Trojcestné ventily PN 6 s prírubou sú dôležitou súčasťou mnohých systémov, kde je potrebné regulovať prietok a teplotu kvapalín. Tento článok sa zameriava na ich použitie v rôznych aplikáciách, ich vlastnosti a výhody.
Čo sú trojcestné ventily?

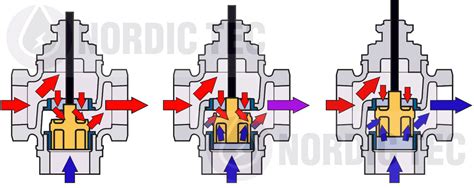

Trojcestné ventily sú armatúry, ktoré majú tri porty (vstupy/výstupy) a používajú sa na zmiešavanie, rozdeľovanie alebo prepínanie prúdu tekutiny. V závislosti od konštrukcie a nastavenia môžu ventily smerovať prúd z jedného vstupu do jedného z dvoch výstupov, alebo zmiešavať prúdy z dvoch vstupov do jedného výstupu.
Využitie trojcestných zmiešavacích ventilov je rozsiahle:
- Vykurovacie systémy: Trojcestné ventily sa používajú na reguláciu teploty vykurovacej vody v radiátoroch alebo podlahovom kúrení. Umožňujú zmiešavanie horúcej vody z kotla so studenou vodou z vratného potrubia, čím sa dosiahne požadovaná teplota pre vykurovanie.
- Chladiace systémy: Podobne ako vo vykurovacích systémoch, trojcestné ventily sa používajú aj v chladiacich systémoch na reguláciu teploty chladiacej kvapaliny. Nachádzajú uplatnenie v rozvodoch a inštaláciách chladiacich systémov, aplikáciách pre ventiláciu a prevádzku klimatizácie.
- Solárne systémy: Trojcestné ventily sa používajú na prepínanie prúdu tekutiny medzi solárnym kolektorom a zásobníkom teplej vody, alebo na zmiešavanie vody zo solárneho kolektora s vodou zo zásobníka, aby sa dosiahla požadovaná teplota.
- Priemyselné procesy: Trojcestné ventily sa používajú v rôznych priemyselných procesoch, kde je potrebné regulovať prietok a teplotu tekutín, vrátane priemyselných a procesných aplikácií.
- Rozvody teplej úžitkovej vody: Zmiešavacie ventily slúžia na reguláciu teploty vody miešaním horúcej a studenej vody. Napríklad pri rozvodoch teplej úžitkovej vody teplota kvapaliny vychádzajúcej z kotla často presahuje 60°C. Aby však v aplikáciách nedochádzalo k obareniu užívateľov, možno pomocou zmiešavacieho ventilu zriediť kvapalinu studenou vodou a tak dosiahnuť optimálnu teplotu v systéme.
- Podlahové kúrenie: Trojcestné ventily nachádzajú uplatnenie v podlahovom kúrení, centrálnych rozvodoch.
PN 6 a prírubové pripojenie

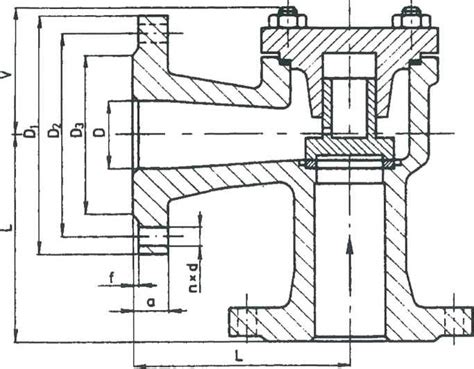

PN 6 označuje tlakovú triedu ventilu, čo znamená, že je navrhnutý na prevádzku pri maximálnom tlaku 6 barov. Prírubové pripojenie znamená, že ventil sa pripája k potrubiu pomocou prírub, ktoré sú priskrutkované k ventilu a potrubiu.
Konštrukcia a materiálové vyhotovenie
Trojcestný prírubový zmiešavací ventil ESBE radu 3F predstavuje spoľahlivé riešenie pre systémy vykurovania alebo chladenia. Telo ventilu je vyrobené z kvalitnej šedej liatiny, čo zabezpečuje jeho dlhú životnosť a odolnosť v prevádzkových podmienkach.
Trojcestné ventily sa vyrábajú z rôznych materiálov, v závislosti od aplikácie a prevádzkových podmienok. Medzi najčastejšie používané materiály patria:
- Liatina: Telo ventilu je vyrobené z šedej liatiny, čo zaisťuje potrebnú robustnosť a odolnosť voči mechanickému namáhaniu.
- Mosadz: Zmiešavacie ventily sú s výnimkou liatinových radov 3F a 4F vyrobené z vysoko odolnej mosadze, ktorá je okrem iného ošetrená proti strate zinku.
- Nerezová oceľ: Rozdeľovače 1“ s ventilmi pre prívodné a vratné potrubie, vhodné pre napojenie pomocou adaptérov a pressadaptérov.
Odstredivé odlievanie tvárnej liatiny - De Lavaudov proces
Technické parametre a prevádzkové podmienky
Ventily radu 3F sú navrhnuté tak, aby spĺňali prísne technické požiadavky na reguláciu prietoku médií v systémoch HVAC.
| Parameter | Hodnota |
|---|---|
| Tlaková trieda | PN 6 |
| Maximálna teplota média | 110 °C |
| Minimálna teplota média | -10 °C |
| Operačný uhol | 90° |
| Materiál tela | Šedá liatina (liatina) |
| Dimenzie | DN 20 až 150 mm |
| Pripojenie | prírubové |
Ovládanie a automatizácia
Pre uľahčenie prevádzky ponúka rad 3F flexibilné možnosti ovládania, od manuálneho až po plne automatizované systémy:
- Manuálne ovládanie: Armatúra je štandardne vybavená hliníkovou pákou určenou na manuálne ovládanie. Stupnica ventilu je potlačená obojstranne, vďaka čomu môže byť pri inštalácii ľubovoľne otočená podľa aktuálnej pozície ventilu v aplikácii, čo uľahčuje presné určenie polohy.

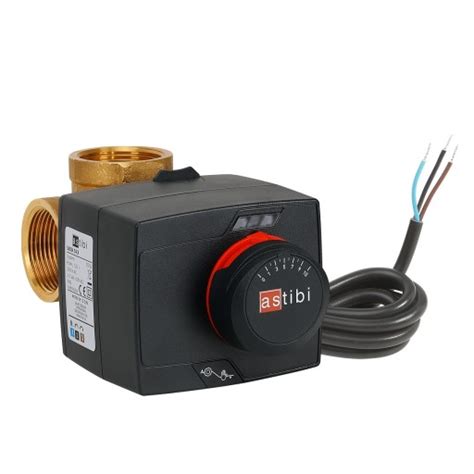

- Automatické ovládanie: Vo väčšine priemyselných a domových aplikácií je však preferované automatické ovládanie pomocou servopohonu. Pre osadenie servopohonom je nutné použitie vhodného adaptéra, ktorý v našej ponuke pochopiteľne nechýba.
Kompatibilné pohony a regulátory
Ventil je možné vybaviť širokou škálou pohonov:
- ESBE rad ARA 600: kompletný rad servopohonov (adaptér je súčasťou balenia).
- ESBE rad 90: robustné riešenie pre náročnejšie aplikácie.
- ESBE rad ARC 300: alternatívna rada pohonov.
- Regulátory: ventily sú kompatibilné s regulátormi ESBE radov CRA120 a CRC120.
- VZT servopohony: konštrukcia umožňuje pripojenie rôznych typov servopohonov, napríklad značky BELIMO.
Údržba a servis
Konštrukcia ventilu umožňuje jednoduchú údržbu, nakoľko všetky hlavné časti je možné vymeniť alebo pretesniť. Pre servisné účely je k dispozícii sada tesnení alebo kompletná renovačná sada, čo predlžuje celkovú životnosť armatúry. Ak nechcete starší ventil vymontovávať, ponúkame celú radu renovačných sád. Pre montáž môžete zvoliť kompletnú montážnu sadu, v ktorej nájdete profilovaný plech, hriadeľ aj upevňovací skrutku.
Výhody trojcestných ventilov
- Presná regulácia teploty a prietoku: Trojcestné ventily umožňujú presnú reguláciu teploty a prietoku tekutiny, čo je dôležité pre efektívne fungovanie systémov.
- Úspora energie: Vykurovacie a chladiace systémy s trojcestnými ventilmi môžu byť prevádzkované efektívnejšie, čo vedie k úspore energie.
- Ochrana zariadení: Regulácia teploty pomocou trojcestných ventilov chráni zariadenia pred prehriatím alebo poškodením v dôsledku extrémnych teplôt.
- Flexibilita: Trojcestné ventily môžu byť použité v rôznych aplikáciách a systémoch, čo z nich robí univerzálne riešenie pre reguláciu tekutín.
