Zdvíhacie plošiny pre ZŤP: Komplexný sprievodca bezbariérovým riešením

Život s obmedzenou schopnosťou pohybu a orientácie prináša množstvo výziev. Jednou z nich je prekonávanie architektonických bariér, ktoré sa vyskytujú v exteriéri aj interiéri budov. Na prekonávanie týchto bariér slúžia rôzne zdvíhacie zariadenia, ktoré umožňujú osobám so ZŤP viesť plnohodnotnejší a nezávislejší život.

Spoločnosť SPIG, s.r.o. sa zameriava na uľahčenie každodenných aktivít osôb so zdravotným postihnutím a ponúka riešenia v oblasti zdvíhacích zariadení. Kvalitné zdvíhacie zariadenia a pomôcky pre imobilných, ako sú zdvíhacie plošiny, schodolezy, stropné zdviháky a ďalšie pomôcky, zjednodušujú imobilným osobám život.

Časť zariadení je vyrábaná na mieru na Slovensku a časť je dovážaná od overených a certifikovaných dodávateľov. Dokážu si poradiť aj s atypickými mierami a extra strmými schodiskami.

Typy zdvíhacích zariadení pre ZŤP

Medzi zariadenia, vďaka ktorým sa dajú prekonávať bariéry, patria:

• Schodolezy
• Nájazdové rampy
• Zdvíhacie plošiny pre vozičkárov
• Stropné zdviháky
• Stoličkové výťahy
• Zvislé plošiny pre ZŤP (alebo domáce výťahy)
• Bazénové zdviháky

Tento článok sa zaoberá problematikou prenosných zdvíhacích zariadení pre osoby so zdravotným postihnutím (ZŤP), pričom sa zameriava na ich parametre, normy a využitie v rôznych situáciách. Cieľom je poskytnúť komplexný prehľad o tejto oblasti a uľahčiť orientáciu v problematike.

Zvislé zdvíhacie plošiny (domáce výťahy)

Zvislé zdvíhacie plošiny, či výťahy pre imobilných, sú komplexným riešením, pri ktorom sa myslelo na všetky špecifické aspekty pohybu imobilných osôb.

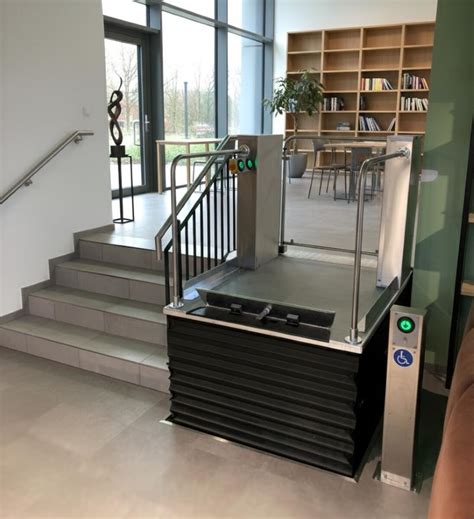

Multilift: Jednoduchý prístup pre všetkých

Zvislá zdvíhacia plošina (výťah pre imobilných) Multilift bola navrhnutá tak, aby zabezpečovala jednoduchý prístup pre telesne postihnuté osoby na invalidnom vozíku alebo seniorov. Plošina pre imobilných vyžaduje nenáročnú údržbu a je navrhnutá podľa štandardov, ktoré vyžadujú invalidné vozíky.

Robustná konštrukcia plošiny Multilift je vhodná do interiérov aj exteriérov. Jednoduché použitie, rýchla a jednoduchá inštalácia - výťah pre imobilných Multilift poskytuje optimálne riešenie pre prístup do Vášho príbytku.

Zdvih plošiny pre vozičkárov je až do 1830 mm, nosnosť 340 kg, rýchlosť zdvihu 0,04 m/sek. Montáž zdvíhacej plošiny je jednoduchá a nevyžaduje stavebné úpravy ani búracie práce, čo šetrí náklady na inštaláciu tohto zdvíhacieho zariadenia. Na zariadenie je možné čerpať príspevok z ÚPSVaR až do výšky 98% z ceny zariadenia.

Domáce výťahy Aritco

Domáci výťah Aritco 4000 Compact je určený na prepravu imobilných osôb, ale je to vhodné riešenie pre všetky domácnosti. Maximálny zdvih tejto zvislej zdvíhacej plošiny je až 13 m s piatimi stanicami.

Aritco 7000 je zdvíhacie zariadenie pre imobilné osoby, vozičkárov a invalidov, ale je vhodné aj ako domáci výťah na prekonávanie podlaží v rámci rodinných domov. Maximálny zdvih tejto zdvíhacej plošiny je až 12m.

Zvislá zdvíhacia plošina MB750

Zvislá zdvíhacia plošina MB750 je výťah navrhnutý tak, aby bol čo najužší a zaberal minimum potrebného miesta. Vďaka tomu šetrí a zároveň aj vytvára čo najviac priestoru pre ostatných členov domácnosti.

Technické aspekty a inštalácia zvislých schodiskových plošín

Zvislá schodisková plošina (výťah pre hendikepovaných) umožňuje imobilným osobám prekonávať výškové rozdiely vo vnútri aj vonku. Bežne sa ovláda panelmi na každej zastávke a na samotnej plošine. Plošina sa inštaluje na obvodovú stenu budovy, do šachty schodiska alebo do vymurovanej šachty. Dvere nástupných staníc sú blokované, keď plošina nie je na mieste alebo sa pohybuje.

Technické detaily:

• Pohonný mechanizmus je umiestnený v technickej stene po celej dĺžke zdvihu + 1700 mm nad hornou zastávkou (hĺbka cca 300 mm).
• Kotvenie je k nosnej stene (tehla, betón).
• Nad 3 m zdvihu je podľa normy nutné opláštenie šachty.

Stavebná pripravenosť:

• Stabilný betónový základ (odvodnený vo vonkajšom prostredí).
• Priestor pre plošinu by nemal byť podpivničený alebo musí byť vystužený.
• Elektrická prípojka (kábel CYKY 5 x l, 5 mm + pospájanie 6 mm) vo výške 1500 mm nad hornou zastávkou, istená ističom 6A s charakteristikou C.

Nadštandardné vybavenie:

• Sklopná čalúnená sedačka.
• Domáci telefón.
• Záložný zdroj energie.
• Zvuková signalizácia.
• Osvetlenie kabíny.
• Iné materiálové prevedenie a farebný odtieň.
• Plastové izolačné dvere.
• Automatické otváranie dverí.

FlexStep: Schody a plošina v jednom

FlexStep je elegantná kombinácia plnohodnotných schodov a zdvíhacej plošiny pre vozičkárov. Toto zdvíhacie zariadenie umožňuje imobilným aj zdravým osobám využiť premiestňovanie medzi dvoma výškovými úrovňami.

Jedná sa o dve zariadenia v jednom, ktoré šetrí miesto v porovnaní so schodiskom a zdvíhacou plošinou pre hendikepovaných, ktorá býva umiestnená vedľa schodiska alebo na schodoch. FlexStep je jednoduché integrovať do ktoréhokoľvek prostredia vďaka jeho dizajnu, variabilite a širokej príplatkovej výbave, ktorá umožňuje majiteľovi čo najviac esteticky doladiť vzhľad plošiny s okolím.

FlexStep je výborné riešenie pre všetkých, ktorí prekonávajú nejaké výškové rozdiely, najmä tam, kde je priestorové obmedzenie. Toto riešenie 2 v 1 optimálne kombinuje schody a plošinu pre imobilných. Tento produkt šetrí maximálne miesto a je ho možné vďaka príplatkovej výbave integrovať do rôznych prostredí.

Priestorovo šetrné riešenie zdvíhacej plošiny pre vozičkárov

Ak máte problém s priestorovým umiestnením schodiska a plošiny pre vozíčkarov, Flexstep je perfektné riešenie 2 v 1. V základnom nastavení slúži FlexStep ako schodisko. Po stlačení ovládacieho tlačidla sa FlexStep zmení na zvislú zdvíhaciu plošinu pre telesne postihnuté osoby.

Flexibilný a nastaviteľný dizajn zvislej zdvíhacej plošiny

Unikátne konštrukčné riešenie vyhovuje náročným požiadavkám klienta pri zariaďovaní interiéru alebo exteriéru budovy. Táto plošina pôsobí nerušivým dojmom. Jediný prvok, ktorý prezrádza, že ide o schodiskovú plošinu pre ZŤP je ovládací panel na plošine. Jednotlivé prvky, ako madlo, stupnice schodov, farba FlexStepu je možné voliť z niekoľkých rôznych materiálov alebo odtieňov.

Bezpečnosť predovšetkým

FlexStep je navrhnutý tak, aby bol pre všetkých jeho užívateľov bezpečný. Všetky štyri synchronizované motory, ktoré ovládajú FlexStep, umožňujú bezpečnú prepravu medzi podlažiami. Je vybavený niekoľkými bezpečnostnými prvkami, ktoré slúžia pre prepravované osoby, tak i pre osoby pohybujúce sa v okolí plošiny.

Výhody zvislej zdvíhacej plošiny pre vozičkárov:

• Na vonkajšie aj vnútorné prostredie
• Nosnosť až 400 kg
• Vybavená bezpečnostnými prvkami
• Prívod na 230 VAC
• Inštalácia bez nutnosti stavebných úprav.

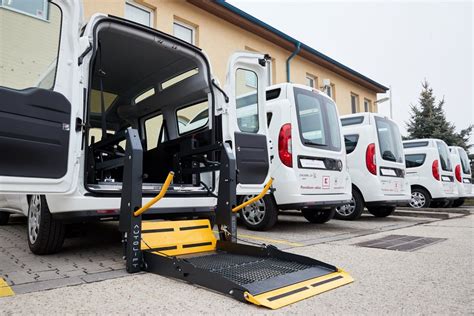

Elektrohydraulické zdvíhacie plošiny do automobilu

Elektrohydraulická zdvíhacia plošina do automobilu je pre vozičkára najjednoduchší spôsob, ako vojsť do vozidla. Plošina sa používa pre nastupovanie a vychádzanie vozičkára sediaceho na invalidnom vozíku do zadnej časti alebo z bočnej časti automobilu. Ide o plne automatickú plošinu, ktorá sa sama sklopí i rozloží.

Na ovládanie plošiny sa používa ovládač na kábli. Elektrohydraulické zdvíhacie plošiny sa vyrábajú v niekoľkých variantoch a veľkostiach. Zdvíhacie plošiny do auta sú vyrobené špeciálne na prepravu telesne hendikepovaných osôb a nejedná sa o prerobené nákladné zdvíhacie zariadenie do auta. To zaručuje maximálny komfort prepravy a ergonómiu ovládania plošiny. Plošiny sú i pri jazde na neudržovaných cestách nehlučné. Sú vhodné napríklad aj do osobných áut typu Opel Combo so zvýšenou strechou, ale aj do minibusov.

Na rozdiel od mechanicky sklopných rámp ich nie je možné jednoducho demontovať. Vo vozidle zaberajú v zloženom stave minimum miesta. Zdvíhacie plošiny pre vozičkárov do automobilu je možné vyberať z niekoľkých druhov - výber je daný podľa veľkosti auta a typu zloženia podlahy. Zdvíhacia plošina do auta je vybavená bezpečnostnými prvkami, napríklad proti prepadnutiu vozičkára pri zdvihnutej plošine alebo núdzovým spúšťaním plošiny. Plošina je vyrobená s kvalitných materiálov, ktoré zaručujú dlhú životnosť a minimálnu údržbu. Toto zdvíhacie zariadenie do auta je schválené Ministerstvom dopravy.

Vozičkár by mal byť v automobile ukotvený ešte kotviacim systémom pre osobu sediacu za jazdy na invalidnom vozíku.

Technické údaje:

• Nosnosť: až 350 kg
• Maximálna výška zdvihu: až 920 mm
• Napájanie: 12 V
• Mechanické núdzové spúšťanie plošiny
• Mechanické zaklápanie plošiny

Výhody Elektrohydraulickej zdvíhacej plošiny pre vozičkára:

• Plne automatické zariadenie
• Najjednoduchší spôsob nájazdu do bezbariérového vozidla
• Veľmi spoľahlivé zariadenie
• Plošinu je možné dodať s rôzne delenou podlahou (aj ako priechodnou)
• Inštalácia do zadnej alebo bočnej časti automobilu
• Zahŕňa núdzové rozkladanie aj núdzové sklopenie plošiny
• Nezaberá veľa miesta
• Na zariadenie je možné čerpať príspevok z ÚPSVaR až do výšky 98% z ceny zariadenia

Nájazdové rampy: Parametre a normy

Nájazdové rampy sú vhodné pre prekonávanie menších výškových rozdielov.

Sklon rampy:

• Do 3 metrov dĺžky: sklon 1:8 (12,5%).
• Nad 3 metre dĺžky: sklon 1:12 (8,3%).
• Optimálny sklon: 1:20 (problematické dosiahnuť vzhľadom na priestor).

Ďalšie požiadavky:

• Pri dĺžke nad 9 metrov medzipodesta s dĺžkou 2 metre.
• Manipulačná plocha na začiatku a konci rampy: 1500 mm x 1500 mm.
• Minimálna šírka priamej rampy: 1300 mm.
• Protišmykový a odvodnený povrch.
• Zábradlie na oboch stranách (výška 900 mm a 750 mm pre osoby malého vzrastu).
• Vodiace zábradlie vo výške 300 mm.
• Zarážka vo výške 100 mm pre slepeckú palicu.

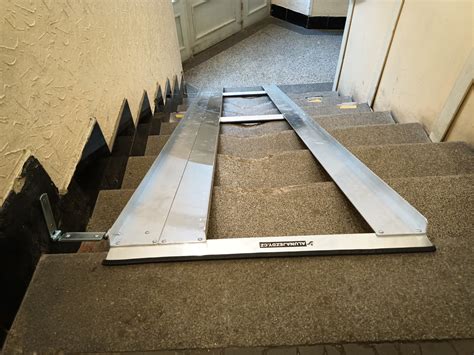

Prenosné rampy sú teleskopické a vhodné na prekonanie maximálne 30 cm prevýšenia a uhol sklonu by nemal prekročiť 8°.

Bezpečnosť a ochrana zdravia pri práci (BOZP) pri zdvíhacích zariadeniach

Bezpečnosť a ochrana zdravia pri práci (BOZP) je kľúčová pri prevádzke zdvíhacích zariadení. Žeriavy a iné zdvíhacie zariadenia musia spĺňať požiadavky vyhlášky MPSVaR. Dôležité je pravidelne kontrolovať, revidovať, udržiavať a opravovať zariadenia. Používanie zdvíhacích zariadení predstavuje potenciálne riziko úrazov, preto je potrebná maximálna opatrnosť.

Technické podmienky pre pozemné komunikácie s ohľadom na osoby s obmedzenou schopnosťou pohybu a orientácie

Technické podmienky (TP) stanovujú zásady navrhovania a zhotovovania pozemných komunikácií s ohľadom na osoby s obmedzenou schopnosťou pohybu a orientácie. Dôležitý je dostatočný manipulačný priestor, správne označovanie bariér a zabezpečenie vodiacich línií pre zrakovo postihnutých.

Dôležité body:

• Priechodný prierez (šírka chodníka a výška 2500 mm).
• Odstránenie nerovností a šmykľavosti povrchu.
• Obrubníkové rampy s maximálnym sklonom 1:8.
• Minimálna šírka chodníka 900 mm.
• Označovanie prekážok a zabezpečenie proti vstupu do nebezpečných miest.
• Zabezpečenie 4 % vyhradených parkovacích miest pre osoby s obmedzenou schopnosťou pohybu a orientácie.
• Bezbariérový prístup na zastávky hromadnej dopravy.
• Vhodný mobiliár (lavičky s priestorom pre invalidný vozík).
• Toalety prispôsobené pre osoby na invalidnom vozíku.

Ďalšie špecifikácie (Príloha k vyhláške č. 532/2002 Z.):

• Držadlá na schodiskových ramenách a rampách vo výške 900 mm.
• Chodník široký najmenej 1300 mm s pozdĺžnym sklonom max. 1:12 a priečnym sklonom max. 1:50.
• Vodiaca línia pre zrakovo postihnutých.
• Označovanie prekážok hmatovo vnímateľným spôsobom.
• Šírka priechodu najmenej 1300 mm so sklonom max. 1:8 a prevýšením max. 20 mm.
• Zvuková signalizácia na priechodoch so signalizáciou.
• Varovný pás na nástupištiach hromadnej dopravy.
• Vstup do budovy s vodorovnou plochou min. 1500 mm x 1500 mm.
• Vstupné dvere so šírkou min. 900 mm.
• Šírka výťahovej kabíny min. 1100 mm.
• Ovládacie zariadenie výťahu čitateľné aj hmatom.

Konkrétne požiadavky na prístupnosť v budovách (vybrané body z Prílohy k vyhláške č. 532/2002 Z.)

• Okná v obytnej miestnosti musia byť otváracie s mechanizmom vo výške 900-1200 mm od podlahy.
• Spodná časť okien a presklených stien s parapetom nižším ako 500 mm musí byť chránená do výšky 400 mm. Vo výške 1400-1600 mm musí byť výrazný pás.
• Dvere v domoch s bytmi osobitného určenia a v stavbách pre osoby na vozíku musia mať šírku min. 900 mm a musia byť vybavené šikmými držadlami.
• Dvere musia byť označené arabským číslovaním a dvere do hygienického zariadenia aj písmenami.
• Výška hornej hrany záchodovej misy musí byť 500 mm.
