Hydraulická zdvíhacia plošina pre ZŤP: Komplexné informácie o nosnosti a využití

Hydraulické zdvíhacie plošiny predstavujú dôležitú pomôcku pre osoby s obmedzenou schopnosťou pohybu (ZŤP), pretože im umožňujú prekonať architektonické bariéry a uľahčujú každodenný život. Tieto zariadenia sa využívajú v rôznych prostrediach, od verejných budov a dopravných prostriedkov až po súkromné domy. Cieľom tohto článku je poskytnúť komplexný prehľad o zdvíhacích plošinách pre ZŤP, ich parametroch, rozmeroch a možnostiach využitia, s dôrazom na zvislé schodiskové plošiny a elektrohydraulické plošiny do automobilu.

Typy zdvíhacích plošín pre ZŤP

Existuje niekoľko typov zdvíhacích plošín, ktoré sa líšia konštrukciou, spôsobom použitia a prostredím, v ktorom sú určené na inštaláciu. Medzi najbežnejšie patria:

• Zvislé zdvíhacie plošiny
• Šikmé schodiskové plošiny
• Elektrohydraulické zdvíhacie plošiny do automobilu

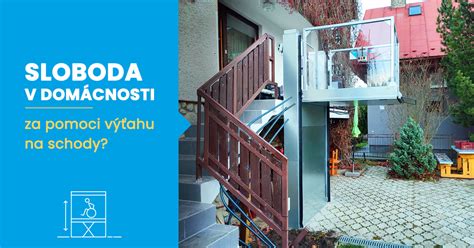

Zvislé zdvíhacie plošiny

Tieto plošiny sa používajú na prekonávanie vertikálnych výškových rozdielov, ako sú schodiská alebo vyvýšené vstupy. Sú ideálne pre vnútorné aj vonkajšie použitie. Zvislá schodisková plošina Z 200 umožňuje imobilným osobám prekonávať výškové rozdiely, a to ako vo vnútri objektov, tak aj vo vonkajšom prostredí.

Vlastnosti a výhody zvislých plošín

• Univerzálnosť: Vhodná pre vnútorné aj vonkajšie použitie.
• Ovládanie: Pomocou ovládacích panelov v jednotlivých zastávkach a na plošine. Ovládanie, privolanie a odoslanie plošiny je pomocou ovládacích panelov v jednotlivých zastávkach a na plošine.
• Bezpečnosť: Dvere nástupných staníc plošiny sú blokované elektrozámkom pre prípad, že plošina nie je v určenej zastávke alebo je v pohybe.
• Inštalácia: Najčastejšie sa inštaluje na obvodovú stenu objektu alebo vo vnútri budovy do šachty schodiska. Plošina môže byť inštalovaná aj do vymurovanej šachty, šachta - opláštenie môže byť súčasťou dodávky.
• Využitie: Nemocnice, školy, úrady, knižnice, múzeá, súkromné osoby a iné. Najčastejšie využitie plošiny je všade tam, kde je potreba bezpečne zaistiť prekonanie výškovej bariéry (alternatíva k šikmým schodiskovým plošinám).

Technické aspekty zvislých plošín

• Pohonný mechanizmus: Umiestnený v technickej stene, ktorá je vedená po celej dĺžke pracovného zdvihu plošiny + min. 1700 mm nad hornú zastávku. Hĺbka technickej steny je cca 300 mm. V ráme sa nachádza pri skrutkových plošinách - skrutkový pohon, pri hydraulických plošinách - hydraulický piest. Je dôležité si uvedomiť, že vďaka rámu s pohonom sa hýbe kabína a preto treba vybrať miesto, kde rám môže byť pevne upevnený.
• Kotvenie: K nosnej stene (plné tehly, betón). V prípade čiastočného vymurovania šachty (pôdorysne do tvaru „U“) je možno dodať čelnú stenu v rámci dodávky plošiny. Tieto čelné steny sú dodávané vrátane dverí.
• Opláštenie: Podľa normy plošiny nad 3 m zdvihu musia mať opláštenie šachty. Opláštenie zdvíhacej plošiny je možné dodať spolu so zdvíhacím zariadením pre hendikepovaných. Šachta môže byť murovaná, alebo oceľ, bezpečnostné sklo, sendvič, prípadne sadrokartón.
• Stavebná pripravenosť: Stabilný betónový základ (vo vonkajšom prostredí musí byť základ odvodnený), elektrická prípojka. Priestor pre umiestnenie plošiny by nemal byť podpivničený, poprípade toto miesto musí byť vhodne vystužené (podľa detailného projektu, ktorý nasleduje po zameraní technikom). Elektrická prípojka je situovaná na zadnej stene šachty a to vo výške cca 1500 mm nad hornou zastávkou. Jedná sa o kábel CYKY 5 x l, 5 mm + pospájanie žltozeleným káblom o priereze 6 mm. Celý tento okruh má byť istený ističom 6A s charakteristikou C. V mieste nad hornou zastávkou bude zo steny pre pripojenie plošiny vyvedený voľný koniec tohto kábla v dĺžke 1,5 m.

Nadštandardné vybavenie

• Sklopná čalúnená sedačka na prepravu osôb bez invalidného vozíka.
• Domáci telefón.
• Záložný zdroj energie pre prípad výpadku el. prúdu.
• Zvuková signalizácia.
• Osvetlenie kabíny.
• Iné materiálové prevedenie, farebný odtieň, plastové izolačné dvere, automatické otváranie dverí.

Výhody pre imobilných ľudí

• Možnosť čerpať príspevok z ÚPSVaR až do výšky 98% z ceny zariadenia.
• Vybavená bezpečnostnými prvkami.
• Núdzové spúšťanie v prípade poruchy.
• Tichý chod.

Technické parametre zvislej plošiny Z 200

Zvislá zdvíhacia plošina (výťah pre vozičkárov) Liftboy ZP5 je zariadenie, ktoré umožňuje vertikálnu prepravu telesne postihnutých osôb pohybujúcich sa na invalidnom vozíku, alebo imobilných osôb, ktoré majú problém s chôdzou, a vďaka plošine môžu jednoduchšie prekonávať terénne alebo stavebné výškové rozdiely. Je možné ju namontovať jednoducho a rýchlo bez stavebných úprav. Výťah pre imobilných má v zloženom stave výšku len 120 mm. Maximálny zdvih výťahovej plošiny Liftboy ZP5 je 1300 mm. Výťah pre imobilných je zaistený pomocou elektromechanickej vzpery, ktorá zdvíha prostredníctvom nožnicového mechanizmu plošinu s prepravovanou osobou. Pri dojazde do zastávky plošina automaticky zastaví vďaka koncovým spínačom. Ovládanie plošiny je zabezpečené ovládačmi na plošine. Okrem ovládačov sa tu nachádza aj núdzové Stop tlačidlo. Plošina pre imobilných je konštruovaná s ohľadom na maximálnu bezpečnosť prepravovanej osoby a tiež na bezpečnosť osôb, ktoré by sa mohli dostať pod pohybujúcu sa podlahu. Povrch konštrukcie je hladký, bez ostrých hrán a rohov. Štandardne je zdvíhacie zariadenie vyhotovené vo farbe RAL 7035. Na zariadenie je možné čerpať príspevok z ÚPSVaR až do výšky 98% z ceny zariadenia.

Šikmé schodiskové plošiny

Tieto plošiny sa inštalujú na schodiská a umožňujú prepravu osôb na invalidných vozíkoch po schodoch.

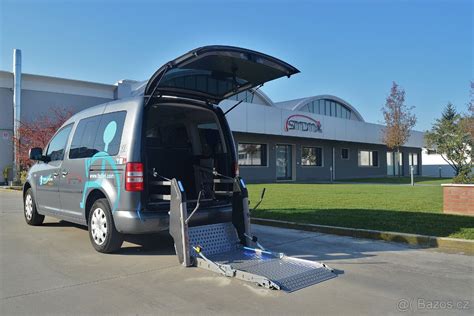

Elektrohydraulická zdvíhacia plošina do automobilu

Elektrohydraulická zdvíhacia plošina predstavuje pre vozičkárov najjednoduchší spôsob, ako nastúpiť do vozidla. Používa sa pre nastupovanie a vystupovanie vozičkára sediaceho na invalidnom vozíku do zadnej alebo bočnej časti automobilu. Ide o plne automatickú plošinu, ktorá sa sama sklopí i rozloží. Na ovládanie plošiny sa používa ovládač na kábli. Elektrohydraulické zdvíhacie plošiny sa vyrábajú v niekoľkých variantoch a veľkostiach. Zdvíhacie plošiny do auta sú vyrobené špeciálne na prepravu telesne hendikepovaných osôb a nejedná sa o prerobené nákladné zdvíhacie zariadenie do auta. To zaručuje maximálny komfort prepravy a ergonómiu ovládania plošiny. Plošiny sú i pri jazde na neudržovaných cestách nehlučné. Sú vhodné napríklad aj do osobných áut typu Opel Combo so zvýšenou strechou, ale aj do minibusov. Na rozdiel od mechanicky sklopných rámp ich nie je možné jednoducho demontovať. Vo vozidle zaberajú v zloženom stave minimum miesta.

Výhody elektrohydraulickej zdvíhacej plošiny pre vozičkárov

• Plne automatické zariadenie.
• Najjednoduchší spôsob nájazdu do bezbariérového vozidla.
• Veľmi spoľahlivé zariadenie.
• Plošinu je možné dodať s rôzne delenou podlahou (aj ako priechodnou).
• Inštalácia do zadnej alebo bočnej časti automobilu.
• Zahŕňa núdzové rozkladanie aj núdzové sklopenie plošiny.
• Nezaberá veľa miesta.
• Na zariadenie je možné čerpať príspevok z ÚPSVaR až do výšky 98% z ceny zariadenia.

Technické údaje

• Nosnosť: až 350 kg.
• Maximálna výška zdvihu: až 920 mm.
• Napájanie: 12 V.
• Mechanické núdzové spúšťanie plošiny.
• Mechanické zaklápanie plošiny.

Vozičkár by mal byť v automobile ukotvený ešte kotviacim systémom pre osobu sediacu za jazdy na invalidnom vozíku.

Parametre a rozmery zdvíhacích plošín

Pri výbere zdvíhacej plošiny je dôležité zohľadniť jej parametre a rozmery, ktoré musia zodpovedať potrebám používateľa a priestorovým možnostiam inštalácie. Medzi najdôležitejšie parametre patria:

• Nosnosť: Nosnosť plošiny udáva maximálnu hmotnosť, ktorú je plošina schopná bezpečne prepraviť. Pre osoby na invalidných vozíkoch sa odporúča nosnosť minimálne 315 kg. Nosnosť zdvíhacej plošiny Steppy je až 300 kg (pre zdvih 2m až 400kg).
• Rýchlosť: Rýchlosť plošiny ovplyvňuje komfort a čas prepravy. Typická rýchlosť zvislých plošín je okolo 0,11 m/s. Zvislá plošina je obmedzená rýchlosťou - max 9m za minútu resp. 15m/s, musí mať ovládací panel s bezpečnostným stop tlačidlom, ovládanie smeru jazdy vo vhodnej výške pre ovládanie z invalidného vozíka a iné.
• Zdvíhacia výška: Zdvíhacia výška udáva maximálnu výšku, ktorú je plošina schopná prekonať. Zvislé plošiny môžu mať zdvíhaciu výšku až 12 metrov. Zvislé plošiny OS 200, OS 400 majú zdvih až do 12 metrov. Maximálny zdvih výťahu pre imobilných typu E07 je až 14.2 m s možnosťou vytvorenia piatich staníc.
• Rozmery plošiny: Rozmery plošiny musia zodpovedať rozmerom invalidného vozíka a zabezpečiť dostatočný priestor pre manipuláciu. Rozmery kabíny musia byť dostačujúce pre osobu na invalidnom vozíku spolu so sprievodcom, alebo 3 osoby s nosnosťou 250kg. Šírka vozíka pre imobilného cestujúceho by nemala presiahnuť 700 mm a dĺžka 1200 mm. Rozmer podlahy max. 1 250 x 1 400 mm min. Zdvíhacia plošina má min. rozmery 850 mm/1400 mm, pričom vstupné dvere na plošinu musia mať šírku min. Rozmery zdvíhacej plošiny sú voliteľné a nosnosť plošiny pre imobilných je až 300 kg, pri verzii EHD 600kg s max. rozmerom plošiny až 2200x1100 mm, ktorý sa používa na prepravu imobilných pacientov na lôžku napr. v zdravotníckych alebo sociálnych zariadeniach.
• Príkon: Príkon plošiny ovplyvňuje spotrebu energie. Príkon zvislých plošín sa pohybuje okolo 0,75 kW.

Bezpečnostné prvky zdvíhacích plošín

Bezpečnosť je pri zdvíhacích plošinách pre ZŤP kľúčová. Moderné plošiny sú vybavené množstvom bezpečnostných prvkov, ktoré minimalizujú riziko nehôd a zaisťujú bezpečnú prepravu. Medzi najdôležitejšie bezpečnostné prvky patria:

• Bezpečnostný systém STOP: Citlivé dno a lišty zastavia plošinu v prípade, že narazia na prekážku. V prípade použitia otvorenej polokabíny sa vyskytne problém - nebezpečenstvo strižných hrán. Riešenie je ale jednoduché - inštalácia bezpečnostných líšt, ktoré zastavia pohyb kabíny pri dotyku s predmetom, alebo osobou.
• Dvojité dno: Vďaka tomuto prvku kabína zastane, pokiaľ sa pod ňou nachádza človek, alebo iný predmet.
• Padací ventil: V prípade prerušenia tlakového potrubia imobilizuje plošinu.
• Bezpečnostný spínač: V prípade závesu na plošine zablokuje zostup.
• Núdzové spúšťanie: V prípade výpadku napájania umožňuje plošine klesnúť do východiskovej polohy. Zvislá zdvíhacia plošina je vybavená núdzovým spúšťaním v prípade poruchy.
• Elektrozámky: Dvere nástupných staníc plošiny sú blokované elektrozámkom, ak plošina nie je v určenej zastávke alebo je v pohybe.

Inštalácia a stavebná pripravenosť

Stavebné úpravy pre inštaláciu zvislej plošiny nemusia byť náročné. Pokiaľ je priestor otvorený, záleží iba na pevnom podklade pod rámom a pevnej steny pre upevnenie rámu. Pokiaľ sa zvislá plošina má používať v zrkadle schodiska, rám je možné upevniť z bočnej strane schodiska, zanechať pôvodné zábradlie. Pokiaľ zvislá plošina má byť inštalovaná vo vnútri a je potrebné otvoriť strop, je vhodné prebrať si to so statikom. Inštalácia zdvíhacej plošiny vyžaduje odbornú montáž a stavebnú pripravenosť. V prípade zvislých plošín je potrebný stabilný betónový základ, ktorý musí byť vo vonkajšom prostredí odvodnený. Priestor pre umiestnenie plošiny by nemal byť podpivničený alebo musí byť vhodne vystužený. Elektrická prípojka je situovaná na zadnej stene šachty vo výške cca 1500 mm nad hornou zastávkou. Vstup do kabíny môže byť priechodzí, čelný, v podstate môže byť vstup z 3 strán naraz. Na štvrtej strane sa nachádza rám s pohonom. Pri výbere riešenia treba dbať na umiestnenie rámu.

Financovanie a dotácie

Obstaranie zdvíhacej plošiny môže byť pre mnohých ľudí finančne náročné. Našťastie existujú možnosti financovania a dotácií, ktoré môžu pomôcť s pokrytím nákladov. Na výťah pre imobilných je možné čerpať príspevok z ÚPSVaR až do výšky 98% z ceny zariadenia. Spoločnosť SPIG, s.r.o. ponúka poradenstvo a pomoc s financovaním vášho zariadenia. Získajte Kartu výhod ZŤP a my sa o vás postaráme.

FlexStep: Inovatívne riešenie 2 v 1

FlexStep je elegantná kombinácia plnohodnotných schodov a zdvíhacej plošiny pre vozičkárov. Toto zdvíhacie zariadenie umožňuje imobilným aj zdravým osobám využiť premiestňovanie medzi dvoma výškovými úrovňami. Jedná sa o dve zariadenia v jednom, ktoré šetrí miesto v porovnaní so schodiskom a zdvíhacou plošinou pre hendikepovaných, ktorá býva umiestnená vedľa schodiska alebo na schodoch. FlexStep je jednoduché integrovať do ktoréhokoľvek prostredia vďaka jeho dizajnu, variabilite a širokej príplatkovej výbave, ktorá umožňuje majiteľovi čo najviac esteticky doladiť vzhľad plošiny s okolím.

Priestorovo šetrné riešenie zdvíhacej plošiny pre vozičkárov

Ak máte problém s priestorovým umiestnením schodiska a plošiny pre vozíčkarov, FlexStep je perfektné riešenie 2 v 1. V základnom nastavení slúži FlexStep ako schodisko. Po stlačení ovládacieho tlačidla sa FlexStep zmení na zvislú zdvíhaciu plošinu pre telesne postihnuté osoby.

Flexibilný a nastaviteľný dizajn zvislej zdvíhacej plošiny

Unikátne konštrukčné riešenie vyhovuje náročným požiadavkám klienta pri zariaďovaní interiéru alebo exteriéru budovy. Táto plošina pôsobí nerušivým dojmom. Jediný prvok, ktorý prezrádza, že ide o schodiskovú plošinu pre ZŤP je ovládací panel na plošine. Jednotlivé prvky, ako madlo, stupnice schodov, farba FlexStepu je možné voliť z niekoľkých rôznych materiálov alebo odtieňov.

Bezpečnosť predovšetkým

FlexStep je navrhnutý tak, aby bol pre všetkých jeho užívateľov bezpečný. Všetky štyri synchronizované motory, ktoré ovládajú FlexStep umožňujú bezpečnú prepravu medzi podlažiami. Je vybavený niekoľkými bezpečnostnými prvkami, ktoré slúžia pre prepravované osoby, tak i pre osoby pohybujúce sa v okolí plošiny.

Výhody zvislej zdvíhacej plošiny pre vozičkárov:

• Na vonkajšie aj vnútorné prostredie.
• Nosnosť až 400kg.
• Vybavená bezpečnostnými prvkami.
• Prívod na 230VAC.
• Inštalácia bez nutnosti stavebných úprav.
