Poistka, elektrická poistka alebo tavná poistka, označovaná v schémach ako F (z angl. Fuse), je kľúčová elektrická súčiastka. Jej hlavnou úlohou je chrániť elektrický obvod pred prúdom vyšším ako je nominálny (tzv. nadprúd), skratom alebo preťažením (stav, kedy obvodom tečie vyšší prúd než je jeho očakávaná "bezpečná" hodnota). Poistka teda predstavuje zámerné vytvorenie najslabšieho miesta v obvode, čím sa pri jej aktivácii (vplyvom nadprúdu, skratu alebo preťaženia sa pretaví tavný vodič v poistke) obvod bezpečne preruší.
Fungovanie poistky je založené na prerušení chráneného obvodu pretavením tavného vodiča vo vnútri poistky. Pri veľkom nadprúde alebo skrate sa tavný vodič môže pretaviť až v celej svojej dĺžke. Elektrický oblúk, ktorý horí medzi koncami roztaveného vodiča, zaniká pôsobením prudkého nárastu odporu, ktorý vytvára odparený kov. Pôsobením elektrodynamických síl sa z roztopeného kovu tvoria perličky, ktoré oblúk trieštia. Súčasne so zvyšovaním teploty horiaceho oblúka narastá v pomere malom priestore aj tlak pár. Kovové pary ďalej expandujú medzi zrnká kremičitého piesku, ktorý sa v poistke nachádza okolo tavného vodiča. Pary v piesku začnú kondenzovať, tým sa teplota oblúka rapídne znižuje a klesá množstvo ionizovaných častíc, ktoré sú schopné viesť elektrický prúd. Celý tento proces sa uskutoční veľmi rýchlo. Z uvedeného dôvodu sa teda poškodené poistky nesmú opravovať a je nutné ich vymeniť.

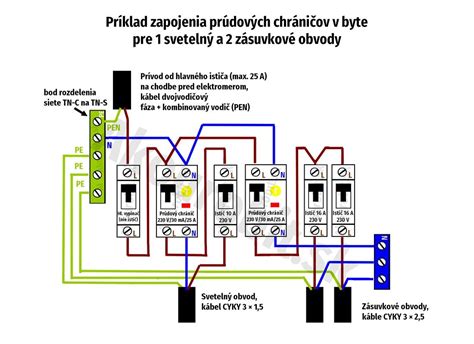

Poistky sú najúčinnejšie pri veľkých nadprúdoch resp. skratoch, ktoré veľmi rýchlo pretavia tavný vodič. Pri malých nadprúdoch sú pomerne nespoľahlivé, preto sa používajú hlavne na istenie vedení proti skratom. Na istenie elektromotorov, ktoré sú citlivé na preťaženie, nie sú vhodné. V súčasnosti sa poistky v domových inštaláciách nahradzujú ističmi, ktorých výhodou z hľadiska obsluhy je ich možné opätovné použitie (tzv. nahodenie).
Konštrukčné rozdiely NH a PN poistiek

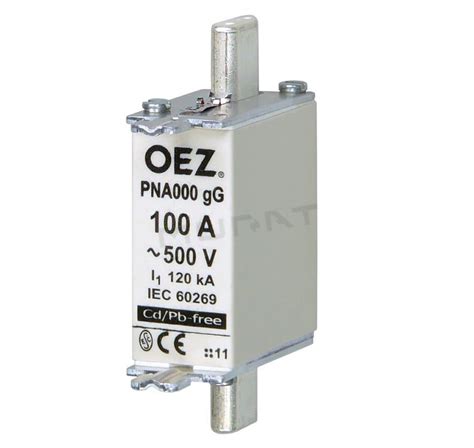

Nožové poistky pre nízke napätia a vysoké prúdy sa označujú dvojicou písmen NH (z nemeckého: Niederspannungs-Hochleistungssicherungssystem - Nízkonapäťový-vysokovýkonný istiaci systém). NH poistky sú charakteristické svojou robustnou konštrukciou a sú určené pre náročné aplikácie. Skladajú sa z keramického alebo sklolaminátového tela, ktoré obsahuje tavný článok. Tavný článok je vyrobený z kovu s nízkym bodom topenia, ktorý sa pri nadprúde roztaví a preruší obvod. NH poistky majú obvykle nožové kontakty, ktoré sa zasúvajú do poistkového držiaka. Vo vnútri patróny je umiestnený tavný vodič, ktorý zabezpečuje vodivé prepojenie medzi hlavnými kontaktmi a je zoslabený na viacerých miestach. Tým sa zabezpečuje veľký vypínací prúd (až 100 kA). Účinné zhášanie oblúka zabezpečuje kremičitý piesok, ktorý obklopuje tavný vodič. Poškodená poistka je signalizovaná vyskočeným terčíkom na vrchnej časti poistky.
Poistkové vložky nožových poistiek sú vybavené dvoma kovovými kolíkovými držiakmi, pomocou ktorých je možné ich z poistkového spodku vytiahnuť. Na bezpečnú manipuláciu slúži izolačný držiak (v technickej praxi často označovaný ako "žehlička"), ktorý zároveň slúži ako bezpečnostný kryt na ochranu pred nebezpečným dotykom so živými časťami (kontaktmi).
Poistky typu PH (PN poistky) sú určené pre menovité prúdy 10 až 630 A a napätie 500V/50 Hz. Vyrábajú sa v piatich veľkostiach. Porcelánové poistkové spodky SPH, určené pre poistky PH, sú odstupňované v štyroch veľkostiach. Farebné rozlíšenie sa u nich nepoužíva. PN poistky, známe aj ako nožové poistky, majú podobnú konštrukciu ako NH poistky, ale sú menšie a kompaktnejšie. Ich telo je obvykle vyrobené z keramiky a obsahujú tavný článok. PN poistky sa líšia od NH poistiek v tvare a veľkosti kontaktov, ktoré sú navrhnuté pre menšie prúdové zaťaženia.
Elektrické vlastnosti a charakteristiky
Menovitý prúd: Menovitý prúd je maximálny prúd, ktorý môže poistka trvalo prenášať bez prerušenia obvodu. NH poistky sú dostupné v širokom rozsahu menovitých prúdov, od niekoľkých ampérov až po tisíce ampérov, čo ich robí vhodnými pre rôzne aplikácie. PN poistky sú určené pre menovité prúdy od 10 do 630 A.
Vypínacia schopnosť: Vypínacia schopnosť je maximálny prúd, ktorý môže poistka bezpečne prerušiť bez toho, aby došlo k poškodeniu alebo výbuchu. NH poistky majú vysokú vypínaciu schopnosť, čo ich robí ideálnymi pre aplikácie s vysokým skratovým prúdom. PN poistky majú nižšiu vypínaciu schopnosť v porovnaní s NH poistkami.
Charakteristika I2t: Charakteristika I2t udáva energiu potrebnú na roztavenie tavného článku poistky. NH poistky majú vyššiu hodnotu I2t, čo znamená, že dokážu odolať krátkodobým prepätiam bez prerušenia obvodu.
Poistky sa delia na rýchle a pomalé, pričom rýchlosť reakcie poistky určuje hlavne jej konštrukcia. Rýchle poistky obsahujú zvyčajne len voľný tavný drôt, pričom pri pomalých poistkách je patróna poistky vyplnená jemným kremičitým pieskom, ktorý čiastočne odvádza teplo z tavného drôtu. Poistka pre pomalé prepálenie vlákna vyžaduje oveľa dlhší reakčný čas ako rýchla poistka. Toto oneskorenie má za úlohu znížiť pravdepodobnosť nesprávneho vypnutia. Počas spúšťania veľa obvodov v jednom okamihu, alebo pripájania silových komponentov sa vyžaduje veľmi veľký prúd počas veľmi krátkeho obdobia. Nazýva sa to prechodný prúd. Ak má ale poistka veľmi nízku konštantu I2t, poistka sa aktivuje na prechodový prúd a rozpojí obvod. No a presne toto je situácia, keď poistka vyžaduje časové oneskorenie.
Poistka Slow Blow (označovaná ako S) odpojí obvod, iba ak situácia s nadprúdom naďalej zostáva v napájacom vedení. Nejde preto o okamžitú reakciu. Naopak rýchla poistka Fast Blow (označená ako F), zaistí okamžite odpojenie obvodu od napájania akonáhle je zistený nadprúd, alebo skrat. Je možné vymeniť chybnú poistku s pomalou reakciou za rýchločinnú alebo naopak? Odpoveď je jednoznačne NIE. Pretože obe poistky majú odlišné vlastnosti a rôzne použitie. Tieto dve poistky slúžia vo svojej podstate na ten istý účel, ktorým je odpojenie obvodu počas nadprúdu alebo skratu, ale tieto dve poistky slúžia na ten istý účel pomocou rôznych metód.
Zobrazovanie šošovkami 1
Tabuľka porovnania poistiek NH a PN
Pre lepšie pochopenie rozdielov medzi poistkami NH a PN uvádzame porovnávaciu tabuľku:
| Vlastnosť | NH Poistky | PN Poistky (PH) |
|---|---|---|
| Pôvod názvu | Niederspannungs-Hochleistungssicherung (Nemecky: Nízkonapäťový-vysokovýkonný) | Poistka Nožová |
| Konštrukcia | Robustná, keramické/sklolaminátové telo, nožové kontakty, tavný vodič zoslabený na viacerých miestach, kremičitý piesok | Menšie a kompaktnejšie, keramické telo, tavný vodič |
| Menovitý prúd | Široký rozsah (niekoľko A až tisíce A) | 10 A až 630 A |
| Vypínacia schopnosť | Vysoká (až 100 kA), ideálne pre vysoké skratové prúdy | Nižšia v porovnaní s NH poistkami |
| Charakteristika I2t | Vyššia (odoláva krátkodobým prepätiam) | Neuvedené, pravdepodobne nižšia |
| Použitie | Náročné aplikácie, trojfázové distribučné systémy, ochrana motorov, UPS systémy, rozvádzače | Svetelné, zásuvkové, motorové a pomocné obvody s malým skratovým výkonom |
| Veľkosti | NH00, NH0, NH1, NH2, NH3, NH4 (6 veľkostí) | 5 veľkostí (pre poistkové spodky SPH 4 veľkosti) |
| Signalizácia poruchy | Vyskočený terčík | Neuvedené |
| Manipulácia | Izolačný držiak ("žehlička"), len odborne spôsobilá osoba | Neuvedené |
Aplikácie poistiek NH a PN
Aplikácie NH poistiek: Poistky série NH sa vďaka svojim vynikajúcim výkonnostným vlastnostiam široko používajú v rôznych odvetviach a aplikáciách. Bežne sa používajú v riadiacich centrách motorov (MCC) na ochranu motorov a ich riadiacich obvodov. Tieto poistky zohrávajú kľúčovú úlohu pri ochrane motorov pred nadprúdovými stavmi spôsobenými poruchami alebo poruchami zariadení. Poistky série NH sa používajú aj v systémoch neprerušiteľného napájania (UPS) na zabezpečenie spoľahlivej ochrany kritických záťaží, ako sú dátové centrá, nemocnice a iné citlivé aplikácie. Vysoké menovité prúdové hodnoty poruchy a rýchla doba odozvy týchto poistiek ich robia ideálnymi na zabezpečenie neprerušovaného napájania a minimalizáciu prestojov. Medzi ďalšie významné aplikácie pre poistky série NH patria rozvádzače, ochrana transformátorov, priemyselné stroje a inštalácie rozvádzačov. Všestrannosť a schopnosť zvládať vysoké poruchové prúdy poistiek série NH sú vhodné pre rôzne scenáre elektrických systémov.
Aplikácie PN poistiek: Závitovými poistkami (PN) sa istia svetelné, zásuvkové, motorové a pomocné obvody a ich skratový výkon je malý. Hlavnou časťou týchto poistiek je poistný spodok s pružinovými kontaktmi a poistková vložka. Vzhľadom na svoju jednoduchosť a nenáročnosť sú používané v elektronických zariadeniach (rádiá, napäťové zdroje, TV, monitory a pod.). Tieto poistky sú tvorené keramickou alebo sklenenou trubičkou s kontaktnými čapičkami vzájomne prepojenými tavným drôtikom. Vyrábajú sa s rôznymi vypínacími charakteristikami (čas pretavenia drôtu v závislosti na prechádzajúcom prúde) ako: FF - superrýchle; F - rýchle; M - stredne pomalé; T - pomalé; TT - superpomalé. Údaje sú vylisované po obvode na kovových čiapočkách, kde je uvedená prúdová hodnota v mA alebo v A a rovnako aj vypínacia charakteristika poistky. Prístrojové poistky sa prevažne vyrábajú v rozmerových radách 5x20mm a 6,35x32mm.

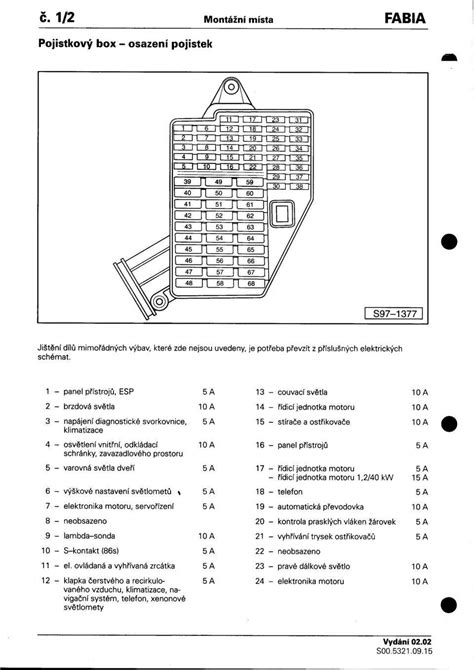

Automobilové poistky: Automobilová poistka je tvorená nožovými kontaktmi v plastovom puzdre, medzi ktorými je napnutý tavný drôt. Niektoré automobilové poistky sú vyrábané z jedného kusa aj s prívodnými nožmi, slabé miesto je vytvorené zalisovaním (stenčením) prepojky. Tieto poistky sa vyrábajú zvyčajne v prevedení malých obdĺžnikov s nožovými kontaktmi (ich farebné prevedenie obalu zodpovedá menovitému prúdu). Vyrábajú sa v prevedení MINI 15,8x11,2mm a MAXI 19x20mm. Tieto poistky sa vyrábajú aj ako malé súčiastky SMD do DPS, resp. pre povrchovú montáž. Vzhľadovo môžu pripomínať rezistor, kondenzátor.
Výber správnej poistky
Výber správnej poistky pre elektrickú inštaláciu je kľúčový na zabezpečenie bezpečnosti a spoľahlivosti systému. Pri výbere správnej poistky musia technici zvážiť faktory, ako je očakávaný prúd, menovité napätie a podmienky prostredia.
- Menovitý prúd: Vyberte poistku s menovitým prúdom, ktorý je o niečo vyšší ako bežný prevádzkový prúd obvodu. Mal by byť prispôsobený maximálnemu zaťaženiu inštalácie. Poistka s príliš nízkym menovitým prúdom sa pri bežnom používaní prepáli, čo spôsobí nepríjemné výpadky napájania.
- Menovité napätie: Poistka musí byť určená pre pracovné napätie v inštalácii. Menovité napätie ochrany by malo byť rovné alebo vyššie ako napätie v obvode, aby sa zabezpečila správna funkcia.
- Časovo-prúdová charakteristika: Určuje dobu reakcie na preťaženie v závislosti od jeho veľkosti. Poistky sa delia na rôzne typy, ako sú B, C alebo D, ktoré sa líšia časom reakcie na špecifikovaný nárast prúdu. Výber vhodnej charakteristiky je dôležitý najmä v inštaláciách so zariadeniami, ktoré môžu dočasne odoberať vysoké prúdy, napríklad motory.
- Vypínacia schopnosť: Uistite sa, že vypínacia schopnosť poistky je dostatočná na prerušenie maximálneho skratového prúdu v obvode.
- Charakteristika I2t: Zvážte charakteristiku I2t poistky v závislosti od citlivosti obvodu na prepätia.
- Rozmery a montáž: Uistite sa, že rozmery poistky sú kompatibilné s poistkovým držiakom a že montáž je jednoduchá a bezpečná.
Bezpečnostné aspekty a údržba
Pri manipulácii s poistkami je potrebné dodržiavať bezpečnostné opatrenia:
- Vypnite napájanie: Pred výmenou poistky vždy vypnite napájanie obvodu.
- Používajte izolované nástroje: Používajte izolované nástroje na manipuláciu s poistkami, aby ste predišli úrazu elektrickým prúdom.
- Skontrolujte poistku: Pred inštaláciou skontrolujte, či je poistka nepoškodená a má správne parametre.
- Používajte správny typ poistky: Používajte iba poistky, ktoré sú určené pre daný obvod a aplikáciu.
- Dodržiavajte predpisy: Dodržiavajte všetky miestne a národné predpisy týkajúce sa inštalácie a údržby elektrických zariadení.
Pravidelné kontroly a údržba poistiek sú nevyhnutné pre zabezpečenie bezpečnej a spoľahlivej prevádzky elektrickej inštalácie.
Trendy a inovácie v oblasti poistiek
V oblasti poistiek prebiehajú neustále inovácie, ktoré vedú k vývoju nových a vylepšených produktov. Medzi hlavné trendy patria:
- Inteligentné poistky: Poistky s integrovanými senzormi a komunikačnými rozhraniami, ktoré umožňujú monitorovanie a diagnostiku obvodov. Tieto systémy môžu analyzovať tok prúdu v reálnom čase a predpovedať poruchy na základe vzorov, ako je zvýšenie teploty.
- Polovodičové poistky: Poistky, ktoré využívajú polovodičové prvky na rýchle a spoľahlivé prerušenie obvodu. Použitím polovodičových prvkov, ako sú tranzistory IGBT a MOSFET, môžu tieto moderné ističe prerušiť prúd v priebehu mikrosekúnd, čím sa vyhýbajú problému elektrického oblúka. Tieto riešenia sú obzvlášť užitočné v sieťach jednosmerného prúdu a pokročilých inštaláciách, kde je kritická rýchlosť reakcie na preťaženie.
- Miniatúrne poistky: Poistky s menšími rozmermi, ktoré umožňujú zmenšenie rozmerov elektrických zariadení.
- Ekologické poistky: Poistky vyrobené z recyklovaných materiálov a s nízkym dopadom na životné prostredie.
