Osadenie vodovodných zariadení, ako sú nástenné batérie a vodovodné nástenky, vyžaduje presnosť a precíznosť, aby sa predišlo problémom s neskoršou montážou armatúr a celkovou funkčnosťou vodovodného systému. Iba ten, kto už niekedy montoval potrubia, vie, aké je ťažké osadiť vodovodné vývody, teda nástenky, tak, aby boli v jednej rovine, rovnobežné a kolmé na stenu. V dôsledku nepresnej montáže môžu vzniknúť netesnosti priamo na spoji medzi batériou a nástenkou (prívodným potrubím) s následkom kvapkania vody. Vysekávať diery a opravovať poškodenie v novej či práve zrenovovanej kúpeľni nie je nič príjemné. Ani lacné! V súčasnosti je na trhu dostupných množstvo pomôcok, ktoré uľahčujú túto prácu. Jednou z nich je 3D vodováha, ktorá je navrhnutá pre rýchle a presné osadenie vodovodných násteniek a podomietkových batérií do murovaných stien.
Čo je 3D vodováha a na čo slúži?
3D vodováha je špeciálny nástroj určený pre inštalatérov a remeselníkov, ktorý im umožňuje presné a efektívne osadzovanie vodovodných prvkov. Jej hlavnou výhodou je všestrannosť a schopnosť zabezpečiť presné osadenie v troch rovinách „A“ „B“ „C“ a osiach x, y, z, ako aj v požadovanej hĺbke pod omietkou. Zaručuje rýchle a presné osadenie. Vodovodné nástenky a podomietkové batérie fixujete do montážneho otvoru sadrou a kontrolujete po celú dobu až do zatuhnutia sadry. Následná montáž nástenných vodovodných batérií a vrchných častí podomietkových batérií je rýchla, presná a na profesionálnej úrovni.
Ako funguje 3D vodováha?
- Naskrutkovanie vodováhy na vodovodnú nástenku: Vodováha sa pripevní priamo na inštalovaný prvok.
- Kontrola a meranie polohy: Pomocou libiel na vodováhe sa kontroluje a meria vodorovná poloha voči podlahe, kolmosť voči stene a rovnobežnosť násteniek so stenou. Táto kontrola prebieha počas celej inštalácie až do zatuhnutia sadry alebo iného upevňovacieho materiálu. Ramená vodováhy zabezpečujú rovnobežné osadenie násteniek so stenou.
- Použitie inštalačných platní pre podomietkové batérie: Pri inštalácii podomietkovej batérie sa spolu s vodováhou používa vhodná inštalačná platňa a príslušenstvo. Účelom platne je zabezpečiť presné a kolmé uchytenie telesa vodováhy s podomietkovou batériou.
Výhody použitia 3D vodováhy
Použitie 3D vodováhy prináša niekoľko významných výhod:
- Rýchlosť a presnosť: Zaručuje rýchle a presné osadenie vodovodných prvkov, čím šetrí čas a znižuje riziko chýb.
- Univerzálnosť: Je kompatibilná s rôznymi typmi vodovodných násteniek a podomietkových batérií (napr. Hansgrohe, Hansa, Grohe, Ideal Standard, Kludi, Laufen, Ravak, Mofem).
- Jednoduchá inštalácia: Použitie vodováhy je jednoduché a intuitívne, nevyžaduje špeciálne zručnosti.
- Zamedzenie nepresnostiam: Kontrola v troch rovinách zabezpečuje, že inštalácia je presná a správna. Pri montáži batérie nejde iba o to, aby na pohľad vyzerala dobre. Škáry a defekty batérie v styku s obkladom spôsobia, že voda pri sprchovaní zatečie pod obklad a po stene môže pretekať až k susedom. Alebo na nižšom podlaží vášho domu začnú plesnivieť steny.
- Presná montáž armatúr: Umožňuje presnú montáž vodovodných armatúr, čím zabezpečuje ich správnu funkčnosť a dlhú životnosť.
Obsah balenia 3D vodováhy
Štandardné balenie 3D vodováhy zvyčajne obsahuje:
- Dve telesá vodováhy s rozstupom 100 a 150 mm.
- Inštalačnú platňu pre inštaláciu podomietkových batérií.
- Prvky príslušenstva, ktoré sa používajú spolu s inštalačnými platňami pri osádzaní niektorých typov vodovodných batérií.
Telo 3D vodováhy je vyrobené z hliníku, opracované na CNC stroji. Výsuvné ½“ závity sú uložené v puzdrách s presnosťou H7. Otočné ramená vyrobené zo zinkovej zliatiny, uložené v puzdrách s presnosťou H7. Libely merajú s presnosťou 0,5 mm/m - výrobca SOLA. Príslušenstvo je vyrobené z materiálov: hliník, tyčky z antikoru, mosadz. Príslušenstvom fixujete inštalačné platne k podomietkovým batériám. Inštalačné platne sú vyrobené z nerezového plechu hrúbky 2,5 mm. Vyrezávané laserom s presnosťou 0,2 mm.
Inštalácia vodovodných násteniek s 3D vodováhou
Pred začatím inštalácie sa presvedčte, že máte všetky potrebné nástroje: 3D vodováhu a stierku.
- Nastavenie vodováhy: 3D vodováhu rozložíme na rovnej podložke. Závitové tyčky na koncoch ramien zoskrutkujeme do jednej roviny s čelom vodováhy.
- Príprava: Ak sa v domácnosti vykonávajú rozsiahle stavebné práce, je nutné vodovodnú sieť prepláchnuť a zbaviť od prípadných nečistôt, aby sa zabránilo poškodeniu batérie. Pripravte si všetky potrebné súčasti a nástroje v blízkosti miesta inštalácie. Pred demontážou starej batérie uzatvorte hlavný uzáver vody.
- Priskrutkovanie excentrov: Excentre priskrutkujte do vodovodných prípojok v stene tak, aby vyčnievali o cca 42 mm.
- Dotiahnutie krytiek excentrov: Dotiahnite krytky excentrov tak, aby doliehali k stene.
- Kontrola rozstupu a horizontálneho vyrovnania: Skontrolujte, či sú od seba stredy excentrov vzdialené 150 mm. Zároveň skontrolujte ich horizontálne vyrovnanie. V prípade potreby upravte.
- Nasadzenie a overenie batérie: Nasaďte na excentre batériu a pevne dotiahnite matice. Matice sa nesmú dotýkať krytiek excentrov. Vykonajte prípadné úpravy polohy a overte, či je batéria vo vodorovnej polohe. Potom batériu demontujte.
- Poznačenie vzdialenosti: Poznačte si vzdialenosť medzi koncami excentrov a stenou.
- Oblepenie excentrov: Oblepte vnútorné koncovky excentrov pomocou PTFE pásky.
- Dotiahnutie excentrov: Dotiahnite excentre pomocou 22 mm otvoreného kľúča.
- Natočenie spojok: Natočte spojky tak, aby medzi ich stredmi bola vzdialenosť 150 mm a obe boli v stene priskrutkované rovnako hlboko podľa predchádzajúcich meraní. Potom skontrolujte ich vyrovnanie pomocou vodováhy.
- Vyplnenie priestoru: Priestor medzi stenou a excentrami vyplňte vrstvou silikónu.
- Sadrovanie: Nástenky upevnite sadrou v montážnom otvore. Závitovými tyčkami dotýkajúcimi sa muriva (zvislej roviny) inštalujeme nástenky do požadovanej hĺbky (predo-zadné nastavenie). Keďže závitové tyčky 3D vodováhy sa opierajú o stenu a nepustia čelo vodováhy hlbšie, ako je montážna rovina vodováhy, konce vodovodných násteniek sa nachádzajú v tejto rovine. V novostavbách sa nástenky inštalujú zarovno so stenou, pri rekonštrukcii nástenky musia byť hlbšie - pod obkladom.
- Dotiahnutie krytiek excentrov: Dotiahnite krytky excentrov tak, aby doliehali k stene.
- Odstránenie krytiek a kontrola sitiek: Odstráňte z otvorov na batérii červené a modré krytky. Uistite sa o správnom umiestnení sitiek - zaoblená strana musí smerovať dovnútra.
- Nasadzenie batérie: Nasaďte batériu na excentre bez akéhokoľvek prídavného tesnenia a dotiahnite matice pomocou 32 mm otvoreného kľúča.
- Overenie vyrovnania: Pomocou vodováhy overte, že je batéria vyrovnaná. V prípade potreby upravte.
- Kontrola funkčnosti: Otvorte vodovodné prípojky a skontrolujte, či nedochádza k únikom vody. Skontrolujte, či je tesnenie v hadici v správnej polohe, a potom dotiahnite koncovku hadice na otvore v batérii. Overte, či batéria funguje správne. Vytiahnite tlačidlo prepínača medzi vaňovou výtokovou trubicou a sprchou a overte funkciu ručnej sprchy. Gratulujeme. Vykonali ste úspešnú montáž vášho nového produktu.
Inštalácia samostatnej vodovodnej nástenky
Pri inštalácii samostatnej vodovodnej nástenky, napríklad pre ventil, vývod na ručnú, alebo hlavovú sprchu, ktoré majú 30 - 40 cm dlhé ramená, je presná inštalácia dôležitá. Pri inštalácii samostatnej vodovodnej nástenky pracujete s 3D vodováhou obdobne ako v predchádzajúcej časti, teraz sledujete libelou č.2 zvislú polohu. Keď roh v sprchovom kúte nie je vymurovaný v pravom uhle, tak závitovými tyčkami si nastavujete požadovaný uhol.
Inštalácia podomietkovej batérie
Pri inštalácii podomietkovej batérie (PB) s 3D vodováhou použijete vhodnú inštalačnú platňu a prvky príslušenstva. Inštalačnú platňu pevne uchytíte k podomietkovej batérii. Podomietkovú batériu vyvážite do vodorovnej polohy libelou č. 1, do zvislej polohy libelou č. 2. Závitovými tyčkami na otočných ramenách inštalujete PB do požadovanej hĺbky (predo-zadné nastavenie). U všetkých typov dbajte na požadovanú hĺbku inštalácie! Rešpektujte vyznačené symboly Min a Max na telese batérie. Požadovanú polohu podomietkovej batérie nastavujte priamo s batériou a nie 3D vodováhou. V niektorých prípadoch by mohlo dôjsť k poškodeniu inštalačnej platne. Pri inštalácii nie je možné priložiť vodováhu na podomietkové teleso. Podomietkové teleso prichytávate držiakom H s objímkou - obj.č. 30025. V prípade, že montážny otvor je väčší ako dosah ramien vodováhy, požijete magnety a dostatočne dlhý UD profil 28/27/0,6. Až po osadení podomietkovej batérie, odporúčame pripojiť podomietkovú batériu na vodovodné potrubie.
Výber vodovodných batérií
Pri rekonštrukcii alebo novostavbe sa dostanete do bodu, kedy budete v rámci celého obydlia riešiť aj drobnosti typu vodovodné batérie. Výber môže v niektorých prípadoch vyzerať veľmi ťažko. Najprv si musíme uvedomiť, do akej miestnosti budúcu batériu umiestnime. Či pôjde o kuchyňu, kúpeľňu, WC... Batérie totiž rozlišujeme aj podľa umiestnenia na umývadlové, drezové, bidetové, vaňové, sprchové, alebo batérie pre bytové jadrá. Obzvlášť pozor si musíme dať pri výbere podomietkovej batérie. Ako už názov vypovedá, časť batérie sa umiestňuje do omietky a vyžiada si teda o niečo väčšie stavebné zásahy ako bežné batérie.
Typy batérií podľa montáže
Batérie podľa typu montáže delíme na dva najrozšírenejšie druhy:
- Nástenné batérie: Umiestňujeme na vývody priamo v stene. Pri nástenných batériách musíme dbať na rozstup. Ide o technické označenie vzdialenosti vodorovného rozstupu vodovodných rúr v stene. Obľúbenosť nástenných batérií vychádza predovšetkým z ich praktických výhod. Tá hlavná spočíva v tom, že sa všetky jej časti nachádzajú vonku, čo podstatne uľahčuje ich výmenu - batériu iba zložíte a namiesto nej inštalujete iný kus s rovnakým rozostupom.
- Stojankové batérie: Sú umiestnené na umývadle, dreze, doske. Inštalujú sa na okraj vaní, umývadiel a kuchynských drezov, kde sa umiestňujú buď na kuchynskú linku alebo na drez. Tu druhá voľba býva väčšinou praktickejšia, pretože nemusíte neustále utierať vodu okolo batérie.

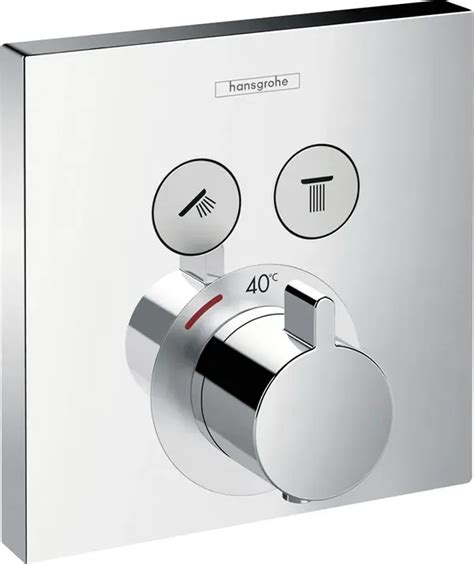

- Podomietkové batérie: Predstavujú veľmi elegantné riešenie. Časť batérie je schovaná pod omietkou, vidieť je len výtok vody a kohútik alebo páku. Montujú sa v kombinácii s podomietkovým telesom, v ktorom sa mieša teplá a studená voda, a ktoré zároveň rozdeľuje prúd.
- Podlahové batérie: Sú určené predovšetkým pre vane umiestnené v priestore. Popri svojej funkčnosti pôsobí tento typ batérie ako estetický doplnok, ktorý zaujme každého návštevníka kúpeľne.
Typy batérií podľa ovládania
Ako ďalšie kritérium výberu nastupuje vzhľad pák, ktoré na batériách regulujú prúd toku vody. Nejde len o vzhľad, ale aj o úsporu spotrebovanej vody a konečné finančné náklady.
- Kohútikové batérie: Základným typom ovládania batérie je takzvaná kohútiková batéria, ktorú poznáme azda všetci. Kupujú ich najmä ľudia, ktorí majú svoju kúpeľňu či kuchyňu vyladenú do retro štýlu. Pri klasickej dvojkohútikovej batérii existujú dva samostatné otočné regulátory - jeden na studenú a jeden na teplú vodu. Aby ste dosiahli určitú teplotu vody, otáčate obidvomi regulátormi.
- Pákové batérie: Pákové vodovodné batérie totiž môžu miešať teplú a studenú vodu na požadovanú teplotu. Pákové batérie postupne nahrádzajú tradičné kohútikové. Jednopáková batéria pozostáva z dvoch vedení pre studenú a teplú vodu, ktorá sa zmiešava v zmiešavacej batérii. Môžete tak regulovať teplotu vody otáčaním páky na vodovodnom kohútiku. Rovnako tak, ako je ľahké vodu zastaviť, je ľahké sa aj opariť pri nechcenom otočení páky. Keď však páku ponecháte na rovnakom mieste, budete mať pri opätovnom pustení vody opäť rovnakú teplotu. Na ňu si však budete musieť chvíľu počkať, u tohto typu totiž dlhšie trvá, než sa roztečie teplá voda. Pákové modely sú vhodné pre malé deti, ktoré by mohli mať s kohútikovými batériami problém.
- Termostatické batérie: Sú samostatnou kapitolou. Tu nastavíte požadovanú teplotu vody a vy nemusíte nič zdĺhavo nastavovať ručne. Termostatické batérie predstavujú skvelú voľbu do sprchovacích kútov. Majú totiž vopred nastavenú požadovanú teplotu, štandardne 37-38 stupňov. Batéria dokáže sama zmiešať teplú a studenú vodu a požadovanú teplotu tak dosiahnuť behom pár sekúnd. Domácnosti s deťmi určite ocenia tiež bezpečnostnú poistku, ktorá deti chráni pred oparením. V prípade výpadku studenej vody sa batéria navyše automaticky uzavrie. Pred inštaláciou je však nutné počítať s tým, že je potrebné zabezpečiť stabilný prísun teplej vody - ideálne z teplárne či dostatočne veľkého bojlera. Termostatická batéria disponuje priamym regulátorom teploty s ukazovateľom teploty a počas používania vodovodného kohútika udržiava nastavenú teplotu. Termostatické modely sú vhodné pre malé deti, ktoré by mohli mať s kohútikovými batériami problém.
Dizajn a materiály
Jedným zo základných určujúcich faktorov výberu vodovodnej batérie je aj jej vzhľad a dizajn. Ten by mal byť jednotný s dizajnom zvyšku kúpeľne a mal by s ostatnými kúpeľňovými doplnkami ladiť. Batériu vyberajte najlepšie od známych a kvalitných výrobcov známych značiek. Tu si môžete byť istí poctivou výrobou a garantovanou zárukou na tovar. Ak preferujete skôr škandinávsky štýl v skĺbení s minimalizmom, ulahodiť by vám mohli aj mosadzné batérie, ktoré dodajú vášmu bývaniu ten potrebný retro štýl. Posledným materiálom, z ktorého sa batérie najčastejšie vyrábajú je pochopiteľne plast.
Kartuša a perlátor

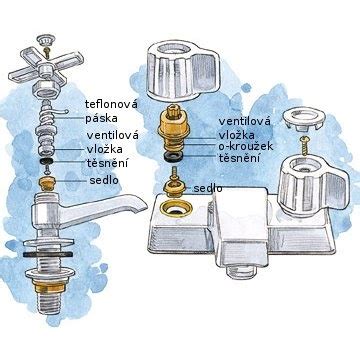

Okrem ďalších súčiastok tvorí batériu aj takzvaná kartuša. V jednoduchosti tak ide o tú najdôležitejšiu súčiastku celej batérie, a preto sa pri výbere uistite či je kartuša vyrobená z plastu alebo keramiky. Odporúčame staviť na vodovodné batérie s keramickou kartušou, na ktorú častokrát dostanete aj niekoľko ročnú záruku. Ďalším znakom, prečo by ste si mali vyberať batérie s keramickou kartušou je usadzovanie vodného kameňa. Jednou z technológií, ktorá vám dokáže ušetriť veľké množstvo vody je takzvaný perlátor.
Dôležité upozornenia
Keď chcete batériu pripojiť k beztlakovému akumulačnému ohrievaču vody (prístroj pod stolom), pri nákupe dbajte na nízkotlakovú batériu. Len túto batériu môžete namontovať v prípade prístroja pod stolom. Pred montážou umývadlových batérií a batérií na umývadlo na dosku je dôležité odpojiť prívod vody. Všetky úkony pri rozoberaní batérie je dôležité robiť opatrne a tak, aby ste danú batériu nepoškodili. V prípade montáže vodovodnej batérie taktiež záleží od jej typu. Pri montáži však vždy začnite rohovými ventilmi, ideálne pred samotným umiestnením umývadla.
Záruka a servis
Na 3D vodováhu je poskytovaný záručný a pozáručný servis.
