Pri práci s rôznymi materiálmi, ako je drevo, dlažba či plech, sa často stretávame s potrebou presného prenesenia nepravidelných tvarov. Či už ide o výrezy pre rúrky, obrysy zárubní alebo zložité spoje, presnosť je kľúčová. Našťastie existujú špeciálne pomôcky, ktoré túto úlohu výrazne zjednodušujú.
Profesionálne duplikátory a šablóny na mapovanie tvarov sú navrhnuté tak, aby umožnili rýchle a jednoduché obkreslenie a prenesenie akéhokoľvek vzoru na obrobok. Tieto nástroje nájdu svoje uplatnenie v každej situácii, kde sa vyžaduje vysoká precíznosť a presnosť, či už pri bežných rekonštrukciách domácností alebo pri práci profesionálnych stavebných tímov.
Typy pomôcok na mapovanie tvarov
Na trhu sú dostupné rôzne typy šablón a duplikátorov, ktoré sa líšia materiálom, rozmermi a špecifickými vlastnosťami. Medzi najčastejšie patria:

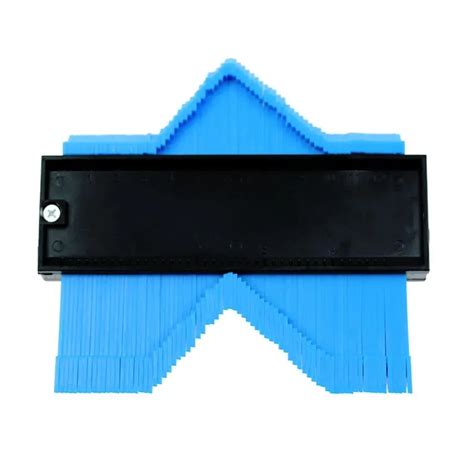

- Kovové duplikátory: Pevné kovové profesionálne duplikátory sú určené na mapovanie nepravidelných tvarov a obrysov. Poskytujú vysokú odolnosť a presnosť.
- Plastové šablóny: Tieto šablóny sú ľahké a flexibilné, čo uľahčuje manipuláciu. Často sú vybavené mierkou v palcoch a centimetroch, čo výrazne zjednodušuje prenos tvarov.
Webski Flatpro2 Shaper 10" - Univerzálny duplikátor
Jedným z príkladov profesionálnej pomôcky je Webski Flatpro2 Shaper, ktorý je ideálny na prenášanie 10-palcových (25,6 cm) tvarov. Jeho konštrukcia a vlastnosti ho robia vhodným pre široké spektrum prác:
- Rozsiahla šírka: Šablóna je široká až 256 mm, čo umožňuje reprodukovať zložité veľké tvary jedným ťahom. Minimalizuje sa tým riziko chyby pri „kusovom“ meraní.
- Duálna mierka: Na jednej strane je metrická miera (od 0 do 25,5 cm) a na druhej strane imperiálna miera (od 0 do 10 palcov).
- Tenké listy: Listy šablóny majú hrúbku iba 1 mm, čo sa premieta do vysokej kvality reprodukcie.
- Pevná konštrukcia: Základom je odolný hliníkový hriadeľ, ktorý zabezpečuje dlhú životnosť zariadenia.
- Možnosť upevnenia magnetov: Na druhej strane sú otvory pre montáž magnetov (nie sú súčasťou balenia), čo môže ďalej zvýšiť stabilitu pri práci.
Tento typ šablóny je ideálny pre práce s plechom a drevom, kde si profil získava dokonalú reprezentáciu pre ďalšie spracovanie.
Šablóny: Jedna šablóna, päť techník
Použitie šablón pri spájaní dreva
Okrem obkresľovania nepravidelných tvarov nachádzajú šablóny uplatnenie aj pri výrobe presných drevených spojov, ako sú napríklad rybinové spoje (angl. dovetail joints). Šablóny na rybinové spoje sú nepostrádateľnou pomôckou v dielni každého stolára, či už kutila alebo remeselníka.
Šablóna na rybinové spoje - Návod na rezanie
Tieto šablóny sú navrhnuté na rezanie tradičných rybinových spojov s vysokou presnosťou. Majú mnoho jedinečných vlastností, ktoré u podobných produktov nenájdete:
- Veľký povrch: Zaisťuje stabilitu a presnosť rezu.
- Jasne viditeľné proporcie: Každá veľkosť má jasne viditeľné proporcie vyrazené - nemožno sa pomýliť.
- Jedno vedenie: Slúži na rezanie koncoviek aj pätíc.
- Silné magnety: Tri silné magnety na každej strane zabezpečujú dokonalé vedenie píly od začiatku rezania, pre chvosty aj objímky.
- Silikónové vložky: Na styčných plochách s obrobkom slúžia na znehybnenie šablóny.
- Možnosti upevnenia: Možno ju pripevniť pomocou stolárskej svorky alebo uchopiť rukou.
Pomer rybinových spojov
Predpokladá sa, že pomery 1:5, 1:6 sa použijú pre mäkké drevo a 1:8, 1:10 pre tvrdé drevo. Pomer 1:6 znamená, že na každý 1 milimeter bočného rezu vyrežete 6 milimetrov hlboko.
Ako používať šablónu na rybinové spoje:
- Určite hĺbku rezu oboch prvkov.
- Určite počet a veľkosti chvostov a označte ich na jednom prvku pomocou šablóny a ceruzky/noža.
- Odrežte ďalšie chvosty vedením píly pozdĺž šablóny. Nechajte magnety viesť pílový kotúč a kontrolujte hĺbku rezu.
- Vysekajte alebo vyrežte zvyšný materiál.
- Pomocou chvostíkov si označte umiestnenie zásuviek na druhý prvok.
- Opakujte kroky, správne otáčajte vodidlom, aby ste vyrezali objímky.
- Opravte všetky nepresnosti.
Pri práci s takouto šablónou je dôležité používať píly s úzkym zárezom a malým otvorom, ako sú japonské alebo európske píly. Treba dávať pozor na to, na ktorej strane línie režete, pretože aj úzke píly majú štrbinu špecifickej šírky, čo môže mať za následok nesúlad spojenia.
Ďalšie užitočné nástroje pre kutilov
Okrem šablón na tvary a rybinové spoje existujú aj ďalšie nástroje, ktoré sú neoddeliteľnou súčasťou každej dielne a pomáhajú pri precíznej práci:
- Tesársky uholník: Masívny hliníkový tesársky uholník je spoľahlivý a bezpečný nástroj používaný pri väčšine remeselníckych a kutilských prác.
- Oceľová škárka s nivelátou a skriptátorom: Presný štvorec s dĺžkou 300 mm, so zabudovanou vodováhou a dotykovým perom na značenie vzdialeností, je ideálny pre presné merania a značenie.
