Naklonená rovina patrí k jednoduchým strojom, ktoré umožňujú pôsobiť menšou silou, ale nešetria prácu. Vykonaná práca je v oboch prípadoch rovnaká. Naklonená rovina umožňuje zdvihnúť ťažký predmet s menšou silou, než by bolo potrebné pri priamom zdvíhaní do rovnakej výšky. Je to preto, že namiesto prekonávania celej gravitačnej sily vertikálne, sa táto sila rozkladá na dve zložky.
Zložka rovnobežná s naklonenou rovinou (F||): Táto zložka sily pôsobí pozdĺž naklonenej roviny a je menšia ako celková gravitačná sila. Práve túto zložku musíme prekonať, aby sme objekt vytiahli nahor.
Zložka kolmá na naklonenú rovinu (F⊥): Táto zložka sily pôsobí kolmo na povrch naklonenej roviny a je kompenzovaná reakčnou silou povrchu.
Čím menší je uhol sklonu (α) naklonenej roviny, tým menšia je zložka sily rovnobežná s rovinou (F||), a teda tým menšia sila je potrebná na ťahanie objektu nahor. Na druhej strane, čím menší je uhol sklonu, tým dlhšia je dráha, ktorú musí objekt prejsť, aby dosiahol požadovanú výšku. Tento vzťah je vyjadrený princípom zachovania energie: práca vykonaná pri ťahaní objektu po naklonenej rovine je rovnaká ako práca vykonaná pri priamom zdvíhaní objektu do rovnakej výšky (za predpokladu zanedbania trenia).

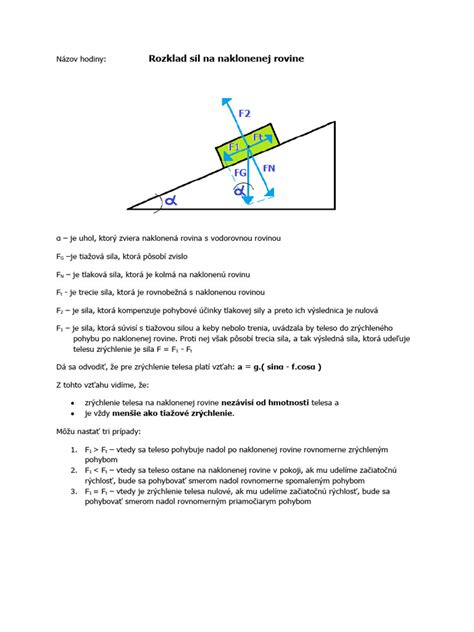

Analýza síl pôsobiacich na teleso na naklonenej rovine
Pri analýze pohybu telesa na naklonenej rovine je dôležité zohľadniť niekoľko síl:
- Tíhová sila (FG): Pôsobí smerom ku stredu Zeme. Matematicky sa delí na dve zložky: pohybovú a normálovú.
- Normálová sila (FN): Reakčná sila povrchu, ktorá pôsobí kolmo od povrchu na teleso. V prípade naklonenej roviny je táto sila zložkou pôvodnej tíhovej sily.
- Pohybová sila (Fp): Zložka tíhovej sily, ktorá je rovnobežná s naklonenou rovinou a spôsobuje pohyb telesa.
- Trecia sila (Ft): Sila pôsobiaca proti smeru pohybu, ktorá závisí od kvality stykových plôch a normálovej sily.
Stojí-li vozík na vodorovné ploše, působí na něj dvě síly, které jsou opačného směru. Kolmo k zemi síla tíhová FG (černá šipka) a kolmo směrem k povrchu, na němž se vozík nachází, působí síla pevnosti povrchu, také reakční síla Fr (červená šipka). Tíhová síla FG působí ke středu Země (černá šipka). Tzv. síla pevnosti povrchu neboli reakční síla Fr, (červená šipka) působí kolmo od povrchu. Vozovka reaguje stejně velkou silou opačného směru, tzv. normálovou silou Fn (modrá šipka) a tato tlačí vozík směrem dolů k vozovce.
Ak na naklonenú rovinu postavíme vhodné teleso (napr. kváder), udrží sa na nej a nesklzne dole. Ale pokiaľ by sme rovinu zdvíhali a sklon zväčšovali, kváder by napokon zliezol dole. Ak je totiž sklon malý, zložka pevnosti povrchu (červená) je veľká, väčšia než trenie a to tak bráni kvádru zliezť dole. Ale so zväčšením sklonu sa táto zložka sily zmenšuje, pričom rastie zložka, ktorá uvádza teleso do pohybu (Fp, zelená), až sa vyrovná s trením (tzv. medzný uhol náklonu roviny).
Vzorce a výpočty pre naklonenú rovinu
Pre naklonenú rovinu platia nasledujúce vzťahy (pri zanedbaní trenia):
- Sila potrebná na ťahanie objektu po naklonenej rovine: F = mg * sin(α), kde m je hmotnosť objektu, g je gravitačné zrýchlenie (približne 9,81 m/s²) a α je uhol sklonu naklonenej roviny.
- Práca vykonaná pri ťahaní objektu po naklonenej rovine: W = F * s, kde F je sila potrebná na ťahanie objektu a s je dĺžka naklonenej roviny.
- Výška, do ktorej sa objekt zdvihne: h = s * sin(α), kde s je dĺžka naklonenej roviny a α je uhol sklonu.
Príklad výpočtu:
Na naklonenej rovine je kváder s hmotnosťou 5 kg. Naklonená rovina má sklon α = 30°. Aká sila je potrebná na vytiahnutie kvádra po naklonenej rovine (bez trenia)?
F = 5 kg * 9,81 m/s² * sin(30°) = 5 kg * 9,81 m/s² * 0,5 = 24,525 N.
Pri zohľadnení trenia:
Trecí sila (Ft) pôsobí proti smeru pohybu a zvyšuje silu potrebnú na ťahanie objektu. Vypočíta sa ako Ft = f * FN, kde f je súčiniteľ šmykového trenia a FN je normálová sila (v tomto prípade FN = mg * cos(α)).
Príklad s trením:
Na naklonenej rovine je kváder s hmotnosťou 5 kg. Naklonená rovina má sklon α = 30° a súčiniteľ šmykového trenia f = 0,35. Aká sila je potrebná na vytiahnutie kvádra po naklonenej rovine?
Vypočítame zložku gravitačnej sily rovnobežnú s naklonenou rovinou: F|| = mg * sin(α) = 5 kg * 9,81 m/s² * sin(30°) = 24,525 N.
Vypočítame zložku gravitačnej sily kolmú na naklonenú rovinu: F⊥ = mg * cos(α) = 5 kg * 9,81 m/s² * cos(30°) = 42,48 N.
Vypočítame silu trenia: Ft = f * FN = 0,35 * 42,48 N = 14,87 N.
Vypočítame celkovú silu potrebnú na vytiahnutie kvádra: F = F|| + Ft = 24,525 N + 14,87 N = 39,395 N.
Využitie naklonenej roviny v praxi
Naklonená rovina sa využíva v mnohých oblastiach, kde je potrebné prekonávať výškové rozdiely s menšou námahou. Medzi najčastejšie príklady patria:
- Rampy: Používajú sa pri vstupe do budov, na nakladanie a vykladanie tovaru, alebo v skateparkoch.
- Cesty a železnice: Často využívajú naklonené roviny na prekonávanie kopcov a horských prekážok.
- Šmýkačky: Zábavné naklonené roviny umožňujú deťom a dospelým bezpečne a rýchlo kĺzať z výšky nadol.
- Klin: Dvojica naklonených rovín spojených chrbtami, používa sa na rozdeľovanie objektov, dvíhanie ťažkých predmetov, alebo zaisťovanie polohy (sekera, nôž, dláto).
- Skrutka: Naklonená rovina navinutá okolo valca, umožňuje spájanie materiálov, dvíhanie ťažkých predmetov, alebo premenu rotačného pohybu na lineárny.
- Sklady sypkého materiálu: Sypaný materiál sa uskladňuje v skladoch na kopách tvaru kužeľa, čo je forma naklonenej roviny.
Úvod do naklonených rovín
Naklonená rovina patrí medzi jednoduché stroje a pomáha nám zdvihnúť bremeno s menšou silou. Veľkosť sily (zelenej), jež je treba použiť, závisí na sklone roviny.
