Guľový ventil z PVC-U s priemerom d 75 a tlakovou triedou PN 10 je dôležitou súčasťou potrubných systémov, najmä v oblasti záhradných jazierok, zavlažovacích systémov a priemyselných aplikácií. Tento článok sa zameriava na parametre, použitie a výber guľových ventilov PVC-U d 75 PN 10, pričom zohľadňuje rôzne aspekty, ako sú typy pripojenia, tesnenia a špecifické aplikácie.
Úvod do Guľových Ventilov PVC-U

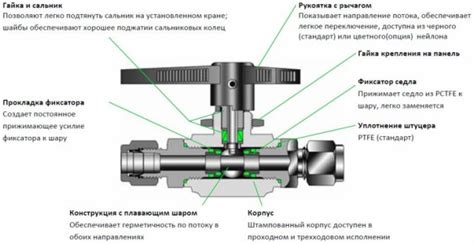

Guľové ventily sú armatúry, ktoré slúžia na reguláciu prietoku tekutín v potrubných systémoch. Ich hlavnou výhodou je jednoduchá konštrukcia, spoľahlivosť a rýchle ovládanie. PVC-U (nemäkčený polyvinylchlorid) je materiál, ktorý sa často používa na výrobu ventilov a potrubných systémov vďaka svojej odolnosti voči korózii, chemikáliám a nízkej hmotnosti.
Guľový ventil sa používa na bazénové rozvody v miestach, kde je potrebné mať potrubie uzatvárateľné. Spravidla sa umiestňuje pred a za bazénovú technológiu, aby v prípade poruchy nejakého zariadenia bolo možné viesť vodu mimo zariadenia. Časté umiestnenie guľových ventilov 75 mm je pred a za čerpadlo protiprúdu. Guľový ventil Fitvalf je navyše vybavený patentovanou vrchnou páčkou, ktorú môžete použiť ako kľúč na utiahnutie, alebo povolenie šróbenia tohto ventilu.
Čo znamená d 75 PN 10?
- d 75: Označuje nominálny priemer potrubia alebo ventilu v milimetroch. V tomto prípade ide o priemer 75 mm.
- PN 10: Označuje tlakovú triedu, teda maximálny povolený prevádzkový tlak v baroch pri teplote 20 °C. V tomto prípade je to 10 barov.
Parametre Guľových Ventilov PVC-U d 75 PN 10
Materiál
- PVC-U (nemäkčený polyvinylchlorid): Odolný voči korózii a chemikáliám, nízka hmotnosť.
- PE 100: Polyetylén s vysokou hustotou, používaný pre ramená ventilov, najmä pre spájanie elektrotvarovkami alebo na tupo.
Typy Pripojenia
Guľové ventily PVC-U d 75 PN 10 sú dostupné s rôznymi typmi pripojenia, ktoré umožňujú flexibilné použitie v rôznych aplikáciách:
- Ramená spájané lepením: Tento typ pripojenia je určený na spájanie lepením, čo zabezpečuje trvalé a tesné spojenie. Vhodné pre systémy, kde sa vyžaduje vysoká spoľahlivosť a odolnosť voči úniku.
- Ramená s vnútorným závitom BS: Umožňujú spájanie pomocou vnútorného závitu BS (British Standard), čo je štandardný typ závitu používaný v potrubných systémoch. Tento typ pripojenia je výhodný pre jednoduchú montáž a demontáž.
- Ramená z PE 100, SDR 11: Určené na spájanie elektrotvarovkami alebo na tupo. PE 100 je polyetylén s vysokou hustotou, ktorý zabezpečuje vysokú pevnosť a odolnosť spojov.
Pripojenie guľového ventilu Fitvalf je vlepením rúrky alebo flexi hadice s vonkajším priemerom 75 mm.
SPRÁVNE NAPENETROVANIE A ZLEPENIE PVC A CPVC! | 2-minútové návody, 2. časť
Tesnenia
Tesnenie je kritickou súčasťou guľového ventilu, pretože zabezpečuje tesnosť a zabraňuje úniku tekutín. Dostupné sú rôzne typy tesnení:
- EPDM (etylén-propylén-diénový monomér): Vynikajúca odolnosť voči vode, ozónu a poveternostným vplyvom.
- FPM (fluórový kaučuk): Vysoká chemická odolnosť, vhodný pre agresívne médiá.
- PTFE (polytetrafluóretylén): Nízky koeficient trenia, vysoká chemická odolnosť a teplotná stabilita.
- PVDF (polyvinylidénfluorid): Vysoká chemická odolnosť a mechanická pevnosť, vhodný pre náročné aplikácie.
- PE (polyetylén): Používa sa pre ramená ventilov, najmä pre spájanie elektrotvarovkami alebo na tupo.
Tlaková Trieda
- PN 10: Maximálny povolený prevádzkový tlak 10 barov pri teplote 20 °C.
Teplotná Odolnosť
Teplotná odolnosť guľového ventilu závisí od použitého materiálu a tesnenia. Doporučený teplotný rozsah je 0°C až +60°C. Pri zvýšenej teplote sa odporúča upraviť prevádzkový tlak. Životnosť je 25 rokov pri nominálnom tlaku, teplote 20° a vode ako pracovnom médiu.
Typy Guľových Ventilov PVC-U d 75 PN 10
SPRÁVNE NAPENETROVANIE A ZLEPENIE PVC A CPVC! | 2-minútové návody, 2. časť
Guľové Ventily Easyfit
Guľové ventily Easyfit sú navrhnuté pre jednoduchú montáž a údržbu. Sú dostupné v rôznych konfiguráciách:
- VXEIV: Guľový ventil Easyfit s ramenami spájanými lepením.
- VXEFV: Guľový ventil Easyfit s ramenami s vnútorným závitom BS.
- VXEBEV: Guľový ventil Easyfit s ramenami z PE 100, SDR 11, určenými na spájanie elektrotvarovkami alebo na tupo.

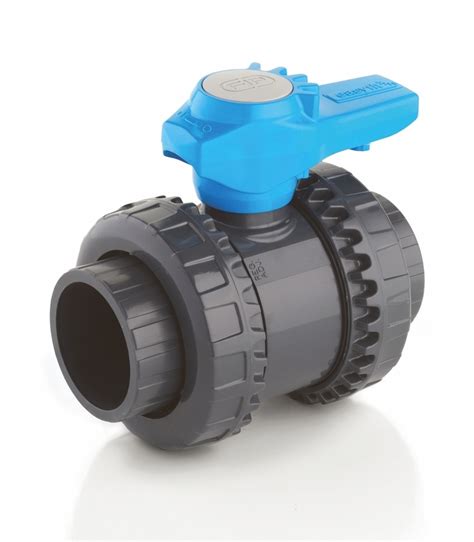

Guľové Dvojcestné Ventily Easyfit
Guľové dvojcestné ventily Easyfit umožňujú reguláciu prietoku v dvoch smeroch. Sú dostupné v rôznych konfiguráciách:
- VEEIV: Guľový dvojcestný ventil Easyfit s ramenami spájanými lepením.
- VEEFV: Guľový dvojcestný ventil Easyfit s ramenami s vnútorným závitom BS.
- VEEBEV: Guľový dvojcestný ventil Easyfit s ramenami z PE 100, SDR 11, určenými na spájanie elektrotvarovkami alebo na tupo.
Aplikácie Guľových Ventilov PVC-U d 75 PN 10
Guľové ventily PVC-U d 75 PN 10 sa používajú v širokej škále aplikácií, vrátane:
- Záhradné jazierka: Regulácia prietoku vody v filtračných systémoch, čerpadlách a prívodoch vody. Používajú sa na riadenie toku vody pre UV lampy, ozónové generátory a vodné rastliny.
- Zavlažovacie systémy: Riadenie prietoku vody v zavlažovacích systémoch pre záhrady, parky a poľnohospodárske plochy.
- Priemyselné aplikácie: Regulácia prietoku chemikálií, vody a iných tekutín v priemyselných procesoch. Vďaka odolnosti PVC-U voči korózii a chemikáliám sú tieto ventily vhodné pre náročné prostredia.
- Bazény a kúpaliská: Regulácia prietoku vody v bazénových filtračných systémoch a prívodoch vody.
- Akvaristika: Regulácia prietoku vody v akváriových systémoch.
Výber Guľového Ventilu PVC-U d 75 PN 10
Pri výbere guľového ventilu PVC-U d 75 PN 10 je potrebné zvážiť niekoľko faktorov:
- Typ pripojenia: Vyberte typ pripojenia, ktorý najlepšie vyhovuje vašim potrebám a existujúcemu potrubnému systému. Lepené spoje sú trvalé a spoľahlivé, zatiaľ čo závitové spoje umožňujú jednoduchú montáž a demontáž.
- Tesnenie: Zvoľte tesnenie, ktoré je kompatibilné s médiom, ktoré bude ventilom pretekať. EPDM je vhodný pre vodu, zatiaľ čo FPM je vhodný pre agresívne chemikálie.
- Tlaková a teplotná odolnosť: Uistite sa, že ventil je vhodný pre prevádzkový tlak a teplotu vášho systému.
- Výrobca: Vyberte si ventil od renomovaného výrobcu, ktorý zaručuje kvalitu a spoľahlivosť.
- Použitie: Zvážte špecifické požiadavky vašej aplikácie. Pre náročné aplikácie, ako sú priemyselné procesy, vyberte ventil s vyššou chemickou odolnosťou a mechanickou pevnosťou.
Inštalácia a Údržba
Inštalácia
Správna inštalácia je kľúčová pre dlhú životnosť a spoľahlivú prevádzku guľového ventilu PVC-U d 75 PN 10.
- Príprava potrubia: Očistite a odmastite konce potrubia, ktoré budú spojené s ventilom.
- Lepené spoje: Naneste lepidlo na konce potrubia a vnútornú stranu ramien ventilu. Rýchlo spojte potrubie s ventilom a nechajte lepidlo zaschnúť podľa pokynov výrobcu.
- Závitové spoje: Naneste tesniacu pásku na závity potrubia a zaskrutkujte potrubie do ramien ventilu.
