Uzatvárací ventil prírubový DN 65 PN 16 je dôležitou súčasťou potrubných systémov, ktorá umožňuje reguláciu a uzatváranie prietoku rôznych médií. V tomto článku sa pozrieme na jeho parametre, využitie a výhody.
Úvod do problematiky uzatváracích ventilov
Uzatváracie ventily sú armatúry používané na reguláciu alebo prerušenie prietoku tekutín alebo plynov v potrubných systémoch. Prírubové ventily sú špecifickým typom uzatváracích ventilov, ktoré sa pripájajú k potrubiu pomocou prírub. Príruby sú disky, ktoré sa priskrutkujú k potrubiu a ventilu, čím sa zabezpečí pevné a tesné spojenie.
Parametre uzatváracieho ventilu DN 65 PN 16
Pri výbere uzatváracieho ventilu je dôležité poznať jeho technické parametre, ktoré určujú jeho vhodnosť pre konkrétne aplikácie.
- DN 65: DN (Diameter Nominal) označuje nominálny priemer potrubia, pre ktoré je ventil určený. V tomto prípade je to 65 mm.
- PN 16: PN (Pressure Nominal) označuje nominálny tlak, pre ktorý je ventil určený. V tomto prípade je to 16 barov. To znamená, že ventil je schopný bezpečne pracovať s tlakom do 16 barov.
- Montážna dĺžka: 170 mm
- Vonkajší priemer: 185 mm
- Teplota kvapaliny: od -10 °C do 120 °C
- Maximálny pracovný tlak: 16 Bar
- Typ príruby: PN 16
Materiály
Pre zabezpečenie dlhej životnosti a spoľahlivosti ventilu sú kľúčové použité materiály.
- Teleso: Liatina
- Tesnenie: EPDM (etylén-propylén-diénový monomér)
Využitie uzatváracieho ventilu DN 65 PN 16
Uzatváracie ventily DN 65 PN 16 sa používajú v širokej škále aplikácií, vrátane:
- Systémy cirkulácie vody v technickom zariadení budov.
- Teplovodné vykurovanie: Regulácia prietoku vykurovacej vody v radiátorových a podlahových vykurovacích systémoch.
- Klimatizácia a chladenie: Regulácia prietoku chladiacej vody v klimatizačných a chladiacich systémoch.
- Zariadenia na rekuperáciu tepla: Umožňujú efektívne využívanie tepla z odpadových zdrojov.
- Solárne vykurovanie: Regulácia prietoku média v solárnych systémoch.
Automatická prevádzka a servis odvzdušňovacieho ventilu na systémoch hydronických kotlov!
Výhody uzatváracieho ventilu DN 65 PN 16
Tento typ ventilu ponúka množstvo výhod, ktoré prispievajú k jeho širokému využitiu a spoľahlivosti.
- Univerzálnosť: Možnosť použitia pre rôzne médiá, ako je čistá voda, úžitková voda, chladiaca voda, voda s obsahom glykolu a vykurovacia voda.
- Škrtiaca charakteristika: Škrtiaca lineárna charakteristika umožňuje presné nastavenie prietoku.
- Konštrukcia: Jednodielne teleso z liatiny s priechodným tvarom a šikmým sedlom zaisťuje minimálnu stratu tlaku a optimálne prúdenie.
- Tesnenie: Tesniaci krúžok z EPDM so samomazaním zaručuje bezúdržbovosť a dlhú životnosť.
- Dvojitá funkcia: Škrtiaci kužeľ s plášťom z EPDM umožňuje uzatváranie a škrtenie v jednom vyhotovení.
- Izolácia: Tvar telesa a bariéra proti kondenzácii umožňujú zaizolovanie ventilu.
- Ovládanie: Nerotujúce vreteno s chráneným vonkajším závitom a nestúpajúce ručné koliesko zaisťujú jednoduchú obsluhu.
- Ukazovateľ polohy: Integrovaný ukazovateľ polohy a aretácia ventilu.
- Kompaktnosť: Nízka priestorová náročnosť a nízka hmotnosť uľahčujú inštaláciu.
- Ochrana: Vonkajší náter RAL 5002 chráni ventil pred koróziou.

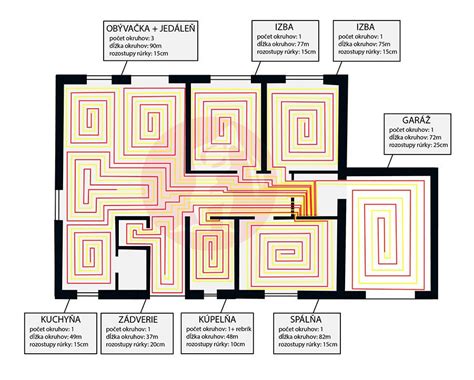

Podlahové vykurovanie a uzatváracie ventily
V kontexte podlahového vykurovania, uzatváracie ventily zohrávajú kľúčovú úlohu pri regulácii prietoku vykurovacej vody do jednotlivých okruhov. Umožňujú presné nastavenie teploty v rôznych zónach a prispievajú k efektívnej prevádzke celého systému.
Výhody podlahového vykurovania:
- Nízkoteplotný systém: Využíva nižšiu teplotu vykurovacej vody, čo vedie k úsporám energie.
- Ekonomická prevádzka: Možnosť kombinácie s nízkoteplotnými zdrojmi, ako sú tepelné čerpadlá.
- Estetické hľadisko: Nerušivý vykurovací systém, ktorý nezasahuje do interiéru.
- Rovnomerné rozloženie tepla: Zabezpečuje komfortné a príjemné prostredie.
- Úspora energie: Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.
Dôležité aspekty pri inštalácii podlahového vykurovania:
- Tepelná izolácia: Zabezpečenie dostatočnej tepelnej izolácie vo vzťahu k podpivničenej alebo nepodpivničenej miestnosti.
- Pevnostná fixácia: Zabezpečenie pevnostnej fixácie vykurovacej trubky a stability betónovej dosky.
- Výber materiálov: Použitie kvalitných viacvrstvových trubiek ALPEX s hliníkovou vrstvou a plastových trubiek FRÄNKISCHE.
- Zmiešavacie zostavy: Použitie vhodne zvolených zmiešavacích zostáv pre zabezpečenie zodpovedajúcej teplotnej regulácie vykurovacej vody.
- Dodržanie noriem: Dodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4.
Dodávatelia a výrobcovia
Na trhu pôsobí mnoho renomovaných výrobcov a dodávateľov, ktorí garantujú kvalitu a spoľahlivosť týchto komponentov.
Spoločnosť HEROSE
HEROSE je nemecká spoločnosť, ktorá sa od svojho vzniku v roku 1873 špecializuje takmer výlučne na výrobu kovania. Rôzne priemyselné kovania sa začali objavovať v roku 1921 pod názvom HERO ARMATUREN G.M.B.H. Výrobné centrum sa nachádzalo v nemeckej obci Bad Oldesloe. Súčasný názov HEROSE dostala spoločnosť po roku 1947, keď sa zlúčili dve spoločnosti - hamburská TH. ROSE KG a vyššie uvedenou spoločnosťou HERO, a tak oficiálne vznikla značka HEROSE, ktorá dodnes vyrába rôzne kovania. Viac ako 140 rokov skúseností odovzdávaných generáciami zamestnancov v kombinácii s nemeckou poriadkumilovnosťou dáva výrobkom vynikajúcu kvalitu a trvanlivosť. Dnes spoločnosť vyváža svoje výrobky nielen do celej Európy, ale nemecké prémiové výrobky nájdete vo viac ako 85 krajinách sveta. Spoločnosť má tiež hustú sieť autorizovaných zástupcov, takže o všetky servisné potreby je postarané vopred.
Spoločnosť IVAR CS spol. s r.o.
Spoločnosť IVAR CS spol. s r.o. je významným dodávateľom inštalačnej techniky v Českej a Slovenskej republike. Odborné školenia sú nami, ako dodávateľom viacvrstvového potrubia ALPEX odporúčané a realizované v školiacich strediskách v Podhořanoch pri Kralupách n. Vl. a v Jablonci n. N. Po dohode s príslušným obchodným zástupcom je možné ich realizovať po celej Českej republike. Na základe absolvovaného školenia obdrží každý účastník Certifikát.
