Pomôcky pre navrhovanie základov: podrobný prehľad

Základy domu a ich konštrukcie tvoria spolu so zvislými, vodorovnými a šikmými nosnými konštrukciami hlavné konštrukcie každého objektu. Ich úlohou je spoľahlivé a bezpečné prenášanie stáleho i občasného zaťaženia objektu do základovej pôdy. Pre bezpečné a stabilné základy je nevyhnutné správne navrhovanie a realizácia. Základy sú jedinečnou konštrukciou, od ktorej závisí stabilita stavby. Dôležité je vybrať správne základy a určiť správne rozmery. Aký typ základov si vyberiete, závisí od miestnych podmienok, respektíve od únosnosti základovej pôdy.

Pred začiatkom stavby: analýza podkladu a geologický prieskum

Pred začiatkom stavby rodinného domu je potrebné posúdiť kvalitu a únosnosť podložia. Ak sú základy domu kvalitné, celá jeho váha sa prenáša na zeminu, pod výkopmi a základmi, ktorá nebola upravovaná stavebnými prácami. Aby neskôr nedošlo k sadaniu domu a tým pádom k jeho možnému posunu a poškodeniu jeho konštrukcií, je ešte pred betonážou základov potrebné zhutniť základovú škáru.

Analýza podkladu je mimoriadne dôležitým krokom, ktorý mnohí podceňujú. Nie je totiž zemina ako zemina. Jednotlivé druhy sa líšia najmä svojou súdržnosťou, ktorá predurčuje dôležité vlastnosti - stlačiteľnosť, priepustnosť či únosnosť. Na stavbu domu sú najvhodnejším riešením homogénne zeminy, ktoré majú dobrú súdržnosť. Naopak, najväčšie problémy robia sypké zeminy s vysokým obsahom pieskov či ílu. Voda pod základmi domu nie je ničím nezvyčajným. Problémom však môže byť v prípade, že je príliš blízko povrchu, napríklad 2 metre pod úrovňou zeminy.

Pokiaľ plánujete stavať priamo v kopci, prípadne pod svahom, je potrebné analyzovať jeho náchylnosť na zosuv. Sypké nehomogénne zeminy kombinované so spodnou vodou môžu v takýchto prípadoch spôsobiť vážne problémy. Ak bol v minulosti na danom pozemku už postavený nejaký dom, treba si overiť, či po ňom neostala napríklad zasypaná pivnica.

Aby ste zistili, či vo vašom prípade nehrozia niektoré z vyššie spomínaných rizík, pred projektovaním základov je potrebné spraviť geologický prieskum podkladu. Ten nemusí byť vôbec komplikovaný. Geológovia používajú ručné sondy, ktoré sa zapichnú do zeme a dokážu poskytnúť cenné informácie o súdržnosti zeminy, prítomnosti spodnej vody a ďalších skutočnostiach. Na stavebných úradoch v každej obci by mali byť k dispozícii inžinierskogeologické mapy, ktoré detailne opisujú zloženie podkladu na jednotlivých častiach územia. Do týchto máp sa oplatí pozrieť ešte pred tým, ako kúpite pozemok.

Typy základov a ich návrh

Pri návrhu základovej konštrukcie sa berú do úvahy nasledovné veličiny:

• únosnosť a druh základovej pôdy, do ktorej sa prenáša zaťaženie základov,
• predpokladané zaťaženie stavby, prenášajúce sa do základov,
• druh, rozmery, materiál a konštrukcia základov,
• hĺbka premŕzania základovej pôdy,
• situovanie stavby (rozdielne riešenie nastáva pri radovej zástavbe a iné pri voľne stojacich objektoch).

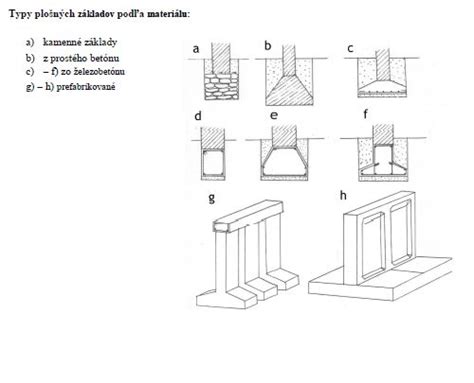

Základové konštrukcie delíme na plošné a hlbinné základy.

Plošné základy

Plošné (plytké) základy sa najčastejšie používajú pri stavbe rodinných domov, respektíve v situáciách, kde sa zemina s vyhovujúcimi fyzikálno-mechanickými vlastnosťami nachádza v malej hĺbke. Základy domu by nemali byť veľké, ale mali by byť dostatočne únosné. Preto je pri ich výpočte potrebné brať do úvahy nielen stále, ale aj mimoriadne zaťaženie, ktoré môže spôsobiť napríklad silný vietor alebo povodne. Základy domu musia ležať v nemrznúcej hĺbke, pretože vplyvom premŕzania pôdnych vrstiev vznikajú v zimnom období v pôde sily, ktoré spôsobujú zdvíhanie jej povrchu. Zamrznutá zemina môže teda základy nadvihnúť a na jar, po roztopení ľadu, základy opäť klesajú. Nemrznúca hĺbka sa nachádza minimálne 80 cm pod povrchom terénu.

Základové pásy

Základové pásy sú najčastejšie využívaným typom zakladania rodinných domov. Používajú sa pre založenie stenových aj skeletových konštrukčných systémov. Základový pás tvorí súvislý nosník s prierezom, ktorý má tvar obdĺžnikový, stupňovitý, rebrový. Základové pásy sa zvyčajne používajú pri murovaných stavbách s nižším počtom podlaží, napr. pri rodinných domoch, kde sú steny hlavnými nosnými prvkami stavby. Základy sú umiestnené pozdĺž stien budovy. Pomocou nich sa hmotnosť prenáša z líniových konštrukčných prvkov, respektíve stien, do podložia. Základy tohto typu sú ekonomické a ľahko sa realizujú. Pri základových pásoch sa hmotnosť z líniových konštrukčných prvkov, respektíve stien prenáša do podložia. Je však dôležité poukázať na to, že základové pásy predstavujú skutočnú výzvu, pokiaľ ide o tepelnú izoláciu, pretože ju nemožno inštalovať bez prerušenia a prerušenie sa musí vykonať priamo pri základoch. Výsledkom sú tepelné mosty.

Realizácia základových pásov

1. Na mieste budúcich základov sa odhrnie ornica v hrúbke 200 až 300 mm.
2. Na dno výkopu sa nanesie vrstva drveného kameniva s frakciou 16/32 v hrúbke 100 až 150 mm.
3. V súlade s projektovou dokumentáciou sa uloží uzemňovacia pásovina, časti kanalizačných potrubí a vodovodných chráničiek. Na rohoch stavby sa vyvedie uzemňovacia guľatina.
4. Výkopy základovej konštrukcie sa zalejú betónom triedy min. C 12/15.
5. Vrchná vybetónovaná časť základových pásov sa vyrovná pomocou 2 m hliníkovej laty a vodováhy.

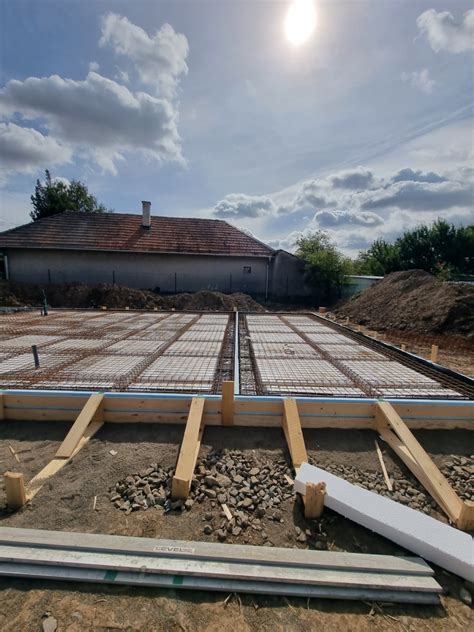

Základová doska

V posledných rokoch je základová doska častým typom základov pre rodinné domy, murované aj montované. Predtým sa na tento účel používali základové pásy, respektíve pásové základy, a základové dosky sa využívali výlučne pre zložité, náročnejšie stavby. Základová doska zaberá rozsah celej stavby, redukuje pnutie pod základom v dôsledku prenosu plošného zaťaženia, čím sa predchádza nerovnomernému sadaniu objektov. Je obľúbenou voľbou pre nízkoenergetické stavby, pretože spája tepelnú izoláciu, hydroizoláciu a nosnú základovú dosku do jedného celku. Základová doska je dobrým riešením, keď sa do pôdy prenáša veľké zaťaženie alebo keď je základová pôda menej únosná. Väčšia plocha základu má tendenciu znižovať zaťaženie prenášané z konštrukcie. Keď ide o hrúbku základovej dosky, tá sa vypočíta podľa zaťaženia, ktorému bude vystavená (vlastná hmotnosť objektu, poveternostné faktory, napr. sneh, vietor). Základová doska má v porovnaní s inými typmi základov množstvo výhod. Základová doska si vyžaduje tepelnú izoláciu, ktorá môže byť inštalovaná pod základovou doskou alebo nad základovou doskou. V posledných rokoch sa teší obľube najmä plávajúca základová doska, pod ktorou je umiestnená tepelná izolácia. Plávajúca základová doska je mimoriadne energeticky efektívna a používa sa v nízkoenergetických budovách. Dôvod spočíva v tom, že je úplne zamedzený vznik tepelných mostov a prenikanie vlhkosti do konštrukcie. Základové dosky s izoláciou umiestnenou nad doskou sú jednoduchšie na realizáciu, ale energeticky sú menej účinné. Najprv sa vyleje doska, na ktorú sa položí tepelná izolácia, t. j. XPS dosky. Potrubie sa môže jednoducho viesť pozdĺž inštalovanej tepelnej izolácie. Plávajúce základy sú vhodné pre miesta, kde sa stavba nachádza v močaristom alebo polokulovom priestore. Na týchto miestach môžete použiť tento typ nadácie len na pokrytie všetkých existujúcich nedostatkov. Koniec koncov, tieto typy pôdy sú úplne nevhodné na výstavbu. Mimochodom, plávajúci základ tu bude tak, ako by mal byť, pretože sa pohybuje na slabých pôdach.

Realizácia základovej dosky

1. Na spodok jamy sa nasype štrk. Uloží sa geomreža s presahom približne 500 mm, na ktorú sa navezie druhá vrstva drveného kameniva s frakciou 0/63 mm v hrúbke 200 mm a zhutní sa. Nakoniec sa aplikuje vrstva kameniva (frakcia 0/8 mm) v hrúbke 50 mm.
2. Vytýčia sa rohy základovej dosky a vyhotoví sa debnenie.
3. Pod spodnú vrstvu kari siete sa osadia dištančné prvky, aby betón obalil kari sieť z každej strany.
4. Potom sa osadia dištančné pásy (vo vzájomnom rozstupe max. 600 mm), ktoré sa používajú pri viacvrstvovom armovaní základov.
5. Pripravená základová doska sa zabetónuje betónom triedy min. C 25/30. Dosku sa odporúča vybetónovať v jednom pracovnom kroku. Betón dopravovaný pumpou z výšky približne 500 mm nad doskou sa hneď rozhŕňa, aby sa nenakopil.

Základové pätky

Základové pätky sú súbor menších samostatných základov vytvorených na určitých miestach. Na rozdiel od základovej dosky, základové pätky nie sú monolitické, z jednej časti. Základové pätky prenášajú zaťaženie do konkrétnych bodov. Na rozdiel od základových pásov a základových dosiek, základové pätky idú hlbšie do zeme. Základové pätky nenesú zaťaženie žiadneho líniového konštrukčného prvku, t. j. steny. Ich realizácia je možná len na pevnej zemi, kedy nehrozí sadanie. Základové pätky sa vyrábajú priamo na stavebnej jame, na vhodne pripravenom podklade, vylievaním do foriem. Pri stĺpcovom základe je potrebné pripraviť plochu odstránením všetkých rastlín a pôdnej vrstvy. Následne sa označí základ pomocou kolíkov na miestach, kde budú stĺpiky. Vzdialenosť medzi ich osami by nemala byť väčšia ako dva metre. Musia byť umiestnené na každom priesečníku alebo križovatke základne okolo obvodu označenia, ako aj pod vnútornými priečkami. Hĺbka stĺpika by mala byť väčšia ako úroveň zamrznutia zeme v mieste inštalácie nadácie asi o štyridsať centimetrov. Na dne jamy je vankúš zo štrku a piesku. Najprv sa vyplní piesková vrstva s hrúbkou asi 15 centimetrov, po ktorej sa zhutní stredný zlomkový štrk a obe vrstvy. Teraz sa vyrába výstuž s výstužou z ocele s priemerom šesť až osem milimetrov. Rám tejto mriežky sa varí na povrchu a potom sa spúšťa vertikálne do otvoru. Môže sa použiť 4-tyčová aj 6-tyčová výstuž. Potom bude všetko závisieť od veľkosti piliera. Následne sa montuje debnenie. Pre dom z dreva by výstupok stĺpikov nad zemou nemal byť väčší ako pol metra. Všetky horné časti debnenia musia byť umiestnené jasne horizontálne a v rovnakej výške pozdĺž napnutého lana. Upevnenie sa vykonáva na stĺpoch pomocou závitových tyčí alebo hmoždiniek, ktoré je možné pripevniť na skrutky pomocou samorezných skrutiek alebo prídavných dosiek.

Hlbinné základy

Hlbinné základy sa používajú, keď je pôda nestabilná alebo málo únosná, napríklad pri ílovitej alebo bahnistej pôde. Ílovitá pôda zadržiava vodu, preto podlieha expanzii v dôsledku veľkého množstva zrážok a zmršťovaniu v dôsledku sucha. Aj stromy môžu absorbovať vodu z ílovitej pôdy a spôsobiť jej zmršťovanie. Základy sa môžu zdvihnúť v dôsledku napučiavania ílovitej pôdy. Používajú sa aj v bahnistej pôde, ktorá zadržiava vlhkosť a je ťažké ju uvoľniť.

Pilóty

Pilóty tvoria hlbinný základ, ktorý sa používa, keď je pôda nestabilná alebo málo únosná. Pilóty, respektíve stĺpy môžu byť drevené, oceľové, betónové a železobetónové. Majú za cieľ dosiahnuť stabilné podložie hlbšie pod povrchom. Pilóty rozdeľujeme na opreté a plávajúce. Pre drevený dom, kde nebude suterén alebo suterén, bude pilotová stavba najvhodnejšou voľbou pre nadáciu. Pilotové základy budú najlepším riešením, ak je pôda slabá a na mieste je vážny sklon. Hlavnou zložkou vlasovej konštrukcie budú kovové skrutkové pilóty. Sú vsadené do zeme tak, že horné konce môžu byť zarovnané s napnutým kordom. Inštalácia roštu sa vykonáva na stĺpoch. Výhodou takýchto konštrukcií bude absencia nutnosti vykonávať zemné práce a rýchla inštalácia základov.

Základový nosník

Spomenieme aj základový nosník. Je potrebný, keď nie je možné zakladanie základovými pätkami, najčastejšie vtedy, keď je pôda málo únosná. Jeho úlohou je preniesť zaťaženie zo stĺpov na zem.

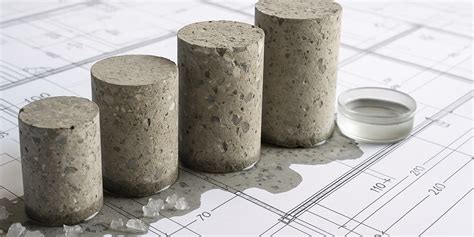

Výber betónu pre základy

Základ musí byť vyrobený z kvalitného betónu, ktorý bude skutočne odolný a dokonale odoláva fyzickému a prirodzenému vplyvu.

Softvérové pomôcky pre návrh základov

Súčasné technológie ponúkajú široké spektrum softvérových nástrojov, ktoré môžu výrazne uľahčiť a zefektívniť proces navrhovania základov. Aj keď je mnoho z nich zameraných na komplexné projektovanie, niektoré môžu byť užitočné aj pri predbežných úvahách o založení stavby.

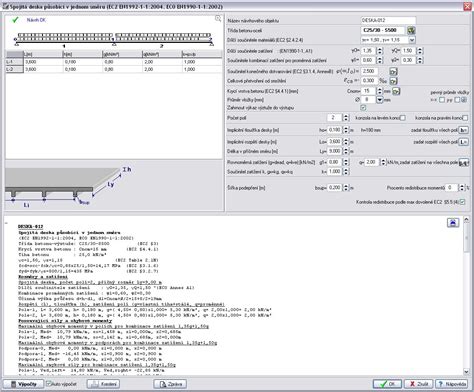

BETONexpress

Pomocou BETONexpressu môžete ľahko a rýchlo navrhovať najrôznejšie typy betónových konštrukcií. Zadávate vždy iba základné rozmery, zaťaženie a vlastnosti materiálov a výstupom je detailný návrh betónovej konštrukcie. Dimenzovanie prebieha podľa Eurokódu 2, EN 1992-1-1, Navrhovanie betónových konštrukcií, Všeobecné pravidlá a pravidlá pre pozemné stavby, s využitím ustanovení Eurokódu 7, EN 1997-1, Navrhovanie geotechnických konštrukcií - Všeobecné pravidlá (pre geotechnickú analýzu - základy, oporné múry), Eurokódu 0, EN 1990 (pre kombinácie zaťaženia) a Eurokódu 8 (pre seizmické zaťaženie). Sú zapracované posledné platné verzie EN. CAD modul programu automaticky generuje detailné výkresy konštrukcie a výstuže. Pre navrhované betónové prvky je vytvorená podrobná výstupná správa a výkaz betonárskej výstuže. V správe sú uvedené uvažované predpoklady a odkazy na normy. Normové parametre a východiskové hodnoty môžu byť prispôsobené užívateľom. Výkaz betonárskej výstuže je možné upravovať pomocou editora, ktorý je súčasťou programu. Program obsahuje navyše súbor inžinierskych nástrojov (prevod jednotiek, výpočet plôch, momentov zotrvačnosti atď.). Program BETONexpress je k dispozícii v českej verzii.

Funkcie programu BETONexpress

• Plné a rebrované dosky: Rovnomerné stále a premenné zaťaženie. Kombinácie zaťažení podľa Eurokódu 2 a Eurokódu 0. Dosky pôsobiace v dvoch smeroch s rôznym podoprením. Využíva sa metód riešenia Czerny, Bareš alebo Marcus. Spojité dosky pôsobiace v jednom smere (až 8 polí). Môžu byť zadané konzolové koncové polia. Súčiniteľ zaťaženia pre každé pole. Redistribúcia momentov. Konzolové dosky. Momenty únosnosti prierezov betónových dosiek a prierezov zosilnených FRP (vláknami vystuženými polymérmi).
• Trámy obdĺžnikového alebo T prierezu: Pri kombinácii ohybového, šmykového a osového zaťaženia. Trámy o jednom poli s kombináciou zaťaženia. Spojité trámy (až 8 polí) s rovnomerným zaťažením, kombináciou ohybového, šmykového a osového zaťaženia. Výpočet momentu únosnosti prierezov betónového trámu a prierezov zosilnených FRP (vláknami vystuženými polymérmi). Kombinácie zaťažení podľa Eurokódu 2 a Eurokódu 0.
• Stĺpy: Dvojosý ohyb, osamelý stĺp (stabilita). Interakčné diagramy pre dvojosý ohyb (N-Mx-My) odvodené numerickou integráciou prierezových síl v betónu a oceli. Výpočet momentu únosnosti prierezov betónového stĺpu a prierezov zosilnených FRP (vláknami vystuženými polymérmi). Osovo zaťažené stĺpy. Zvislá sila a moment vo vrchole. Stále a premenné zaťaženie.
• Základy: Centricky zaťažené tuhé a poddajné základy. Excentricky zaťažené základy a excentrické základy. Zvislá sila a moment. Stále a premenné zaťaženie. Podrobný výpočet rozdelenia napätia pod základom. Geotechnický návrh podľa Eurokódu 7, EN 1997-1. Kombinácie zaťažení podľa Eurokódu 7 (EQU, STR, GEO) a Eurokódu 0. Úplný výkres základov a výstuže.
• Oporné múry: Gravitačné, alebo uhlové (železobetónové). Geotechnický návrh podľa Eurokódu 7, EN 1997-1, Navrhovanie geotechnických konštrukcií. Aktívny a pasívny zemný tlak podľa Coulombovej teórie. Návrh prierezov gravitačných oporných múrov podľa Eurokódu 6 (EC6). Seizmická analýza podľa Eurokódu 8 (EC8), metódou Mononobe-Okabe. Program zahŕňa dva druhy uhlových oporných stien: typ A - Steny s veľmi malým rubovým základovým výstupkom - aktívny zemný tlak je počítaný podľa Coulombovej teórie na rube steny, typ B - Steny s rubovým základovým výstupkom - aktívny zemný tlak je počítaný podľa Rankinovej teórie vo zvislej rovine prechádzajúcej koncom rubového výstupku. Návrh uhlových oporných stien je založený na teórii medzných stavov betónu podľa Eurokódu 2. Posudok overuje prierezy drieku v desatinách výšky. Výstuž drieku je optimalizovaná a v závislosti na výške je odstupňovaná smerom k vrcholu steny. Výstužné vložky sú automaticky prenesené do výkazu výstuže. Základ môže byť voliteľne doplnený ostrohou proti posunutiu. Kombinácia zaťaženia podľa Eurokódu 2, Eurokódu 7, (EQU, STR, GEO) a Eurokódu 0. Úplný výkres oporných múrov a výstuže.
• Krátke konzoly: Vystupujúce z líca stĺpa pri pomere ac / hc menšom alebo rovnom 1, kde ac je rameno sily a hc je výška konzoly. Návrh podľa Eurokódu 2. Kombinácie zaťaženia podľa Eurokódu 2 a Eurokódu 1. Úplný výkres krátkych konzol a výstuže.
• Steny: O rozmeroch Leff / h menšie alebo rovné 2, kde Leff je dĺžka a h je výška. Návrh podľa Eurokódu 2, jednoduchý model náhradnej priehradoviny. Steny môžu byť zaťažené rovnomerným zaťažením (so stálou a premennou zložkou) na hornom alebo dolnom povrchu. Kombinácie zaťaženia podľa Eurokódu 2 a Eurokódu 0. Úplný výkres stien a výstuže.
• Podrobný výkaz betonárskej výstuže: Jednoducho je možné upravovať výkaz a pridávať vložky pomocou editora s ponukou výstužných vložiek. Správa aj výkaz výstuže môžu byť tiež exportované do súborov PDF a WORD.
• Úplný náhľad správy: Správa obsahuje podrobné údaje o výpočtoch, grafiku a odkazy na ustanovenia noriem. Chyby vo výpočte, alebo nedostatočné dimenzovanie sú zvýraznené červeno. Export všetkých správ do formátu PDF alebo Word. Export všetkých CAD výkresov do formátu PDF alebo DXF (AutoCAD).
• Možnosť výberu noriem: Môžete vybrať rôzne kombinácie návrhových noriem. Pre železobetón: Eurokód 2 (EC2), pre geotechnický návrh: Eurokód 7 (EC7), pre gravitačné oporné múry (kamenné alebo betónové): Eurokód 6 (EC). Normové parametre i predvolené hodnoty môžu byť prispôsobené užívateľom.
• Kompletná online nápoveda: Pomáha užívateľovi pri zadávaní požadovaných dát, poskytuje odkazy k zodpovedajúcim normovým ustanoveniam a teoretický prehľad.

Softvér na plánovanie interiérov

Okrem špecializovaných nástrojov na navrhovanie konštrukcií existuje aj mnoho on-line plánovačov interiérov či 3D plánovačov na návrhy izieb. Plánovacie aplikácie a programy si môžete buď stiahnuť, alebo pracovať v ich on-line verzii v prehliadači. Existujú aj profesionálne plánovače, pri ktorých si za licenciu priplatíte. Najčastejšie narazíte na plánovače konkrétnych miestností, ktoré vyžadujú nejakú rekonštrukciu: kúpeľne či kuchyne. Práca v programoch nie je raketová veda. V princípe ide o jednoduché a nekomplikované nástroje.

Príklady plánovacích programov:

• Ikea plánovače: Pomocou ich plánovačov môžete zariadiť svoj domov nábytkom. Plánovač sektorových kuchýň Enhet ponúka možnosť naplánovania kuchyne z množstva už zostavených sektorových kuchýň. Plánovač kuchýň Method umožňuje naplánovať vysnívanú kuchyňu od vrcholu s najrôznejšími kombináciami a individuálnym prevedením. Okrem kuchýň si môžete navrhnúť aj kúpeľňu, šatníkové skrine a úložné priestory (Pax, Platsa, Elvari) a kompletný návrh spálne.
• Siko plánovač kuchýň a kúpeľní: Jeden z najprepracovanejších plánovačov. Najskôr zvoľte štýl kuchyne, potom nasledujú typy spotrebičov. Kúzliť môžete aj s pôdorysom, tvarom kuchyne a rozmiestnením spotrebičov. 2D verziu plánovača ponúka SIKO pre priestory kúpeľne a toalety.
• Densy Studio (Biano): Umožňuje vytvárať koncepty jednotlivých miestností. Vyberať a kombinovať jednotlivé kusy nábytku, vyskúšať si reálne produkty, ktoré sú skladom.
• HomeByMe: Webová aplikácia na navrhovanie miestností, od základov až po dokončenie doplnkami. Návrh je možné vidieť v 3D náhľade. Vyžaduje registráciu a funguje len na webe.
• Roomstyler: Vytvoríte návrh izby s vlastným pôdorysom. Vkladať môžete steny, okná, dvere. Používanie je intuitívne a jednoduché, pričom si v ňom môžete zobraziť aj 3D obraz.
• Homestyler: Pôdorys je možné implementovať z iných programov. Na úvod vás čaká sprievodca pre začiatočníkov. Ponúka flexibilné možnosti kombinácií a ukladania návrhov vo fotorealistickom prevedení pomocou renderovania.
• SketchUp: Všestranná služba so základnými funkciami zdarma. Je vhodný pre ľudí, ktorí v dizajnovaní hľadajú absolútnu slobodu s možnosťou navrhovať čokoľvek od budov až po kus nábytku. SketchUp je kompatibilný s inými 3D softvérmi.
• Sweet Home 3D: Program, ktorý je nutné si stiahnuť a nainštalovať, samotná obsluha je ale rýchla a jednoduchá. Okrem kúpeľní si v praktickom 2D plánovači navrhnete celý dom.
• Planner 5D: Umožňuje vytvárať dizajn úplne od nuly, výhodou je, že ak neviete, kde začať, zachránia vás šablóny. Plánovať môžete na počítače, aj na telefóne.
