Železničná doprava je neoddeliteľnou súčasťou moderného sveta, ktorá umožňuje prepravu osôb a tovaru na krátke aj dlhé vzdialenosti. Pre zaistenie bezpečnej a efektívnej prevádzky železničnej dopravy je nevyhnutné udržiavať koľaje v optimálnom stave. Kľúčovým parametrom je rozchod koľaje, teda vzdialenosť medzi vnútornými stranami koľajníc. Presné meranie a úprava rozchodu koľaje sú preto zásadné pre predchádzanie nehodám a zabezpečenie plynulej jazdy vlakov.
Legislatívny rámec v Slovenskej republike
Údržba a kontrola stavu železničných tratí, vrátane rozchodu koľaje, je v Slovenskej republike upravená niekoľkými právnymi predpismi. Medzi najdôležitejšie patrí vyhláška Ministerstva dopravy, pôšt a telekomunikácií Slovenskej republiky č. 350/2010 Z. z. o stavebnom a technickom poriadku dráh, ktorá bola viackrát novelizovaná vyhláškami č. 502/2013 Z. z., 409/2019 Z. z., 250/2020 Z. z., 157/2023 Z. z. a 272/2024 Z. z. Táto vyhláška stanovuje požiadavky na konštrukciu, údržbu a kontrolu železničných dráh, vrátane geometrických parametrov koľaje.
Vyhláška č. 350/2010 Z. z. sa odvoláva aj na ďalšie právne predpisy a technické normy, ako napríklad zákon č. 513/2009 Z. z., nariadenia Komisie (EÚ) č. 1300/2014, 402/2013, 1299/2014, 1303/2014 a 2016/364, vyhláška Ministerstva životného prostredia Slovenskej republiky č. 532/2002 Z. z., vyhlášky Ministerstva vnútra Slovenskej republiky č. 9/2009 Z. z., 130/2010 Z. z., 30/2020 Z. z. a 87/2022 Z. z., a vyhláška Federálneho ministerstva dopravy č. 205/2010 Z. z. o koľajách 1435 mm a 1520 (1524) mm.
Okrem toho sa vyhláška odvoláva na slovenské technické normy (STN) a európske normy (STN EN) v oblasti železničnej infraštruktúry, ako napríklad STN EN 15 528, STN 73 6360-1, STN 73 6360-2, STN EN 1997-1, STN 73 6133, STN 73 3041, STN 73 3050, STN EN 1991-2, STN 73 6201, STN EN 1993-1, STN EN 1992-2, STN 73 6310, STN 73 0225, STN EN 12007-1, STN 73 4130, STN P 34 2651, STN 34 2613 a STN EN 115-1. Tieto normy stanovujú technické požiadavky na konštrukciu, údržbu a kontrolu železničných tratí, vrátane rozchodu koľaje.
Meranie rozchodu koľaje

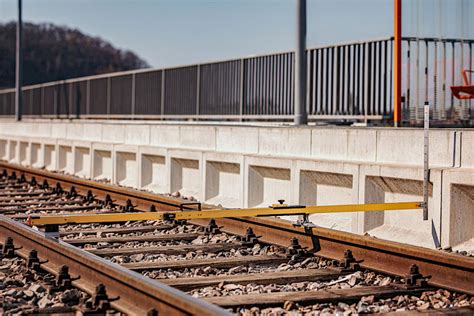

Pre presné meranie rozchodu koľaje sa používajú špeciálne meradlá, tzv. koľajové rozchodky. Koľajové rozchodky sú špeciálne meradlá na určovanie parametrov koľají. Rozchod sa odčíta na indexe, ktorý je umiestnený na pohyblivej časti, ktorú pružina pritláča k vnútornej strane koľajnice. Meria sa 14 mm pod temenom koľajnice. Prevýšenie koľajníc sa meria pomocou sklonomera, ktorý tvorí veľmi presná libela a jemný prevodový a odčítací mechanizmus. Sklonomer sa vyrába v otvorenej alebo uzatvorenej verzii. Rozchodky sa vyrábajú pre štandardný rozchod 1435 mm, ale aj pre iné rozchody, napr. 1000 mm. Sklonomer tvorí veľmi presná libela a jemný prevodový a odčítací mechanizmus. Sklonomer sa vyrába v otvorenej alebo uzatvorenej verzii. Dodávajú sa aj v skladacej verzii, ktorá je vhodná na prepravu autom. Ďalšie typy rozchodiek sú určené špeciálne pre výhybky.
Ľahké zatáčačky, ručné pojazdné rozchodky a podobné sú zariadenia, ktoré svojim charakterom (malou hmotnosťou, poprípade jednoduchým pojazdom) približujú pracovným nástrojom.
Meracie kolieska
Na meranie vzdialenosti sa používajú meracie kolieska s vodiacou lištou na koľajnicu. Kolieska sa vyrábajú v rôznych kategóriách presnosti.
Merací vlak GPK
Pod pojmom „geometrická poloha koľaje“ sa skrýva v podstate rozchod koľaje, smerová a výšková poloha koľajových pásov a ich sklon v rovine priečneho rezu (prevýšenie). V našich podmienkach tieto parametre tratí upravuje technická norma STN 73 6360 „Geometrická poloha a usporiadanie koľaje železničných dráh normálneho rozchodu (1435 mm)“ zo septembra 1999 vydaná úradom pre normalizáciu, metrológiu a skúšobníctvo SR. Táto technická norma platí pre trate normálneho rozchodu do traťovej rýchlosti 160 km/h vrátane. V červenom meracom vozni GPK Výskumný a vývojový ústav železníc o.z. (geometrická poloha koľaje) sa diagnostikujú a merajú práve tieto uvedené parametre. Vnútorné vybavenie meracieho vozňa (elektronika, počítače) pozostáva z komponentov od firmy DIAMS s.r.o. Bratislava. Spoločnosť sa zaoberá vývojom počítačových, meracích a riadiacich systémov. Vo vozni je nainštalovaný tzv. Merací systém geometrickej polohy koľaje MS_GPK.
Merací a vyhodnocovací systém geometrickej polohy koľaje (MS_GPK) je určený na kontinuálne meranie základných parametrov geometrickej polohy koľaje, zber a archivovanie nameraných údajov ako aj na priebežné spracovanie, prezentáciu nameraných údajov v grafickej forme, kategorizáciu a vyhodnocovanie nameraných údajov. Merací systém MS_GPK je nainštalovaný na existujúcom meracom vozni geometrickej polohy koľaje ŽSR. Je zložený z častí, ktoré sú umiestnené v nízkom 19" ráme a z častí rozmiestnených po meracom vozni.
Ako celok obsahuje MS_GPK tieto hlavné časti:
- vyhodnocovací počítač DiP-MS IPCs s meracím a riadiacim modulom DM_DAB
- meracie reťazce zabezpečujúce meranie jednotlivých veličín geometrického usporiadania koľaje. Merací systém obsahuje 12 meracích reťazcov s inkrementálnymi snímačmi IRC a 4 reťazce pre snímače zrýchlenia.
- rozvádzací panel s medzistykovými modulmi medzi vyhodnocovacím počítačom a snímačmi
- dve prenosné jednotky POJ
- 19" monitor pre zobrazovanie nameraných priebehov GPK a meracích hlásení na pracovisku obsluhy
- 19" monitor pre zobrazovanie nameraných priebehov GPK a meracích hlásení v spoločenskej miestnosti
- grafická tlačiareň pre spojitú tlač nameraných priebehov a tlač protokolov
- reproduktory pre zvukovú signalizáciu
- programové vybavenie zabezpečujúce spracovanie a prezentovanie nameraných údajov a výpočet veličín
Snímanie jednotlivých parametrov geometrickej polohy koľaje je realizované prostredníctvom rotačných inkrementálnych snímačov IRC, ktoré sú umiestnené blízko snímaného miesta daného parametra. Snímače parametrov geometrickej polohy koľaje sú umiestnené na meracom podvozku a vo vnútornej časti meracieho vozňa. Zo snímačov IRC sa elektronickou formou informácia o zmenách geometrickej polohy koľaje dostáva do vyhodnocovacieho počítača, kde sa spracováva a vyhodnocuje v zmysle normy STN 73 6360.
Programové vybavenie vyhodnocovacieho systému MS_GPK je zložené z nasledovných častí:
- základný operačný systém Windows 2000
- programový ovládač modulu zberu a prípravy spracovania údajov DM_DAB pre Windows NT
- programové vybavenie GPK prezentácie, spracovania a archivovania nameraných a vypočítaných hodnôt.
- mikroprogramové vybavenie meracieho modulu DM_DAB
- mikroprogramové vybavenie prenosných jednotiek POJ
- konfiguračné a pomocné súbory
Dáta namerané z jednotlivých snímačov sa ukladajú do súborov na disk. Takto uložené dáta je možné programom znova zobraziť a znova si prezrieť priebeh merania. Zobrazenie nameraných dát je možné aj na počítači mimo meracieho systému MS_GPK. Uložené dáta umožňujú tiež urobiť zobrazenia alebo výpočty, ktoré sa počas merania nerobili. V každom dátovom súbore sú uložené namerané dáta z časti definičného úseku zhodného s konkrétnym kilometrovým hodnotením. Na začiatku každého dátového súboru sú v textovom tvare zapísané údaje o meranom úseku (názov meraného definičného úseku DÚ a jeho číselné označenie, kilometrová poloha začiatku a konca meranej časti DÚ, dátum a čas merania, orientácia MV GPK pri meraní, verzia archívu dátového súboru).
Základné okno sprevádza užívateľa počas celého behu programu a poskytuje mu najčastejšie používané informácie. Okno je rozdelené na tieto časti:
- roletové menu (horný riadok obrazovky). Umožňuje nastavovať a riadiť činnosť programu.
- textovú časť (ľavá časť obrazovky). Obsahuje informácie o aktuálne meranom a za ním nasledujúcom definičnom úseku a textové výsledky merania.
- grafickú (pravá časť obrazovky). Obsahuje grafické zobrazenie priebehov nameraných a vypočítaných veličín spolu so znázornením kontrolovaných hraníc a zvýraznením ich prekročenia. V tejto časti obrazovky sa zobrazujú priebehy nameraných a vypočítaných veličín. Veličiny sú zobrazované v závislosti od prejdenej vzdialenosti, zvislá os určuje polohu MV GPK.
Zobrazované priebehy sa zobrazujú v desiatich zvislých pásoch. V jednom páse môžu byť zobrazené až 2 priebehy. Každý pás má na hornom konci vypísané svoje meno (meno zobrazovanej veličiny) a pod ním sa zobrazuje aktuálna hodnota zobrazovanej veličiny. Ďalej je v páse znázornená nulová os veličiny a povolené hranice pre danú veličinu, ak sú pre ňu hranice zadefinované. Povolené hranice veličín môžu byť závislé od rýchlostného pásma, prípadne či sa MV GPK nachádza v oblúku.
Príčiny zmeny rozchodu koľaje
Ak sa pri meraní zistia odchýlky od požadovaného rozchodu koľaje, je potrebné vykonať opravu. Príčiny týchto odchýlok môžu byť rôzne:
- Opotrebenie koľajníc a podvalov: Dlhodobým používaním dochádza k opotrebeniu koľajníc a podvalov, čo môže viesť k zmene rozchodu koľaje.
- Deformácia koľajového lôžka: Koľajové lôžko, ktoré tvorí základ koľaje, sa môže vplyvom zaťaženia a poveternostných podmienok deformovať, čo má vplyv na rozchod koľaje.
- Vplyv teploty: Zmena teploty môže spôsobiť rozťahovanie a zmršťovanie koľajníc, čo vedie k zmene rozchodu koľaje.
- Vplyv dynamických síl: Prechádzajúce vlaky pôsobia na koľaje dynamickými silami, ktoré môžu spôsobiť posun koľajníc a zmenu rozchodu koľaje.
- Nedostatočná údržba: Nedostatočná údržba koľají, ako napríklad chýbajúce alebo uvoľnené upevňovacie prvky, môže viesť k zmene rozchodu koľaje.
Techniky a nástroje na opravu rozchodu koľaje
Na opravu rozchodu koľaje sa používajú rôzne techniky a zariadenia:
Techniky opravy
- Podbíjanie koľaje: Podbíjanie koľaje je proces, pri ktorom sa zhutňuje koľajové lôžko pod podvalmi. Tým sa zabezpečí stabilita koľaje a správny rozchod.
- Výmena koľajníc a podvalov: Ak sú koľajnice alebo podvaly opotrebované alebo poškodené, je potrebné ich vymeniť.
- Úprava upevňovacích prvkov: Uvoľnené alebo chýbajúce upevňovacie prvky je potrebné dotiahnuť alebo vymeniť.
- Použitie hydraulických rozpínakov: Hydraulické rozpínaky sa používajú na roztiahnutie alebo stiahnutie koľajníc, čím sa upraví rozchod koľaje.
- Zváranie koľajníc: Zváranie koľajníc sa používa na spojenie koľajníc a zabezpečenie plynulého prechodu vlakov.
Nástroje a zariadenia
- Podbíjacie stroje: Podbíjacie stroje sú špeciálne stroje určené na podbíjanie koľaje.
- Hydraulické rozpínaky: Hydraulické rozpínaky sa používajú na roztiahnutie alebo stiahnutie koľajníc.
- Zváracie zariadenia: Zváracie zariadenia sa používajú na zváranie koľajníc.
- Kľúče a náradie: Na uťahovanie a povoľovanie upevňovacích prvkov sa používajú rôzne kľúče a náradie.
- Meracie prístroje: Na kontrolu rozchodu koľaje sa používajú meracie prístroje, ako napríklad koľajové rozchodky.
Údržba výhybiek
Výhybky sú dôležitou súčasťou železničnej infraštruktúry, ktoré umožňujú prechod vlakov z jednej koľaje na druhú. Pre bezpečnú a spoľahlivú prevádzku je dôležité vykonávať pravidelné prehliadky a opravy výhybiek. Výhybky, ktoré majú niektorú z porúch uvedených v prílohe č., sa musia bezodkladne opraviť alebo vymeniť. Použitie výhybiek s ohľadom na požadovanú rýchlosť je uvedené v prílohe č. 10. Výhybky môžu byť vybavené srdcovkami s pohyblivým hrotom. Výmena je časť výhybky s pohyblivými jazykmi opierajúcimi sa o opornicu.
Špecifiká električkových tratí
Električkové trate majú špecifické požiadavky na rozchod koľaje a údržbu. Rozchod koľaje električkovej trate je 1435 mm a 1000 mm. Nové trate sa zriaďujú iba s rozchodom koľaje 1435 mm. V oblúkoch sa vykonáva rozšírenie rozchodu koľaje, a to posunutím vnútorného koľajnicového pásu ku stredu oblúka. Zmena rozšírenia rozchodu koľaje je plynulá. Prípustné odchýlky v geometrickej polohe koľajníc na prevádzkových tratiach nesmie presiahnuť miery uvedené v prílohe č. 23. Stav koľaje zaisťuje plynulú a bezpečnú jazdu dráhového vozidla traťovou rýchlosťou. Koľajnice na električkovej dráhe nesmú vytvárať prekážku na pozemnej komunikácii alebo oslňovať vodiča električkového vozidla alebo cestného vozidla.
