Medziprírubová spätná klapka DN 25 PN 16: Kľúčový prvok pre spoľahlivé potrubné systémy

Spätná klapka je dôležitý prvok potrubných systémov, ktorý zabezpečuje jednosmerné prúdenie média a zabraňuje jeho spätnému toku. Medziprírubové spätné klapky sú navrhnuté pre inštaláciu medzi príruby potrubia a sú upevnené pomocou skrutiek. Tento článok sa zameriava na medziprírubovú spätnú klapku DN 25 PN 16, jej parametre, materiály, použitie a ďalšie dôležité informácie, ktoré sú kľúčové pre jej výber a bezproblémovú prevádzku.

Čo je medziprírubová spätná klapka?

Medziprírubová spätná klapka je samočinný uzatvárací prvok, ktorý zabraňuje spätnému prúdeniu pracovnej látky v potrubnom systéme. Je vhodná pre vodu, vzduch, zemný plyn a ďalšie médiá, čo ju predurčuje na široké použitie v priemyselných a technických aplikáciách. Klapka sa vkladá medzi príruby a upevňuje sa skrutkami, čo umožňuje jej kompaktnú inštaláciu. Spätná klapka slúži ako samočinný uzatvárací prvok, ktorý zabraňuje spätnému prúdeniu pracovnej látky v potrubnom systéme. Je vhodná pre kvapalné aj plynné médiá a vďaka svojej robustnej konštrukcii zabezpečuje spoľahlivú a bezpečnú prevádzku v rôznych aplikáciách.

Kľúčové parametre: DN 25 a PN 16

Pri výbere a identifikácii medziprírubovej spätnej klapky sú dva hlavné parametre kľúčové: menovitý priemer (DN) a menovitý tlak (PN).

• DN 25

  Označuje menovitý priemer (Diameter Nominal) klapky, čo je približne 25 mm alebo 1 palec. Tento parameter určuje prietokové množstvo média, ktoré môže klapkou prechádzať, a je základom pre dimenzovanie potrubného systému.

• PN 16

  Označuje menovitý tlak (Pressure Nominal), čo je maximálny prevádzkový tlak klapky pri danej teplote, v tomto prípade 16 barov. Je to kritický údaj, ktorý zabezpečuje, že klapka odolá prevádzkovým podmienkam bez poruchy.

Technické špecifikácie a materiály

Medziprírubové spätné klapky DN 25 PN 16 sa vyrábajú z rôznych materiálov, aby vyhovovali širokej škále aplikácií a médií. Voľba materiálu je rozhodujúca pre dlhú životnosť a spoľahlivosť klapky v konkrétnom prostredí.

Medzi najčastejšie používané materiály patria:

• Nerezová oceľ (A351 CF8M): Telo a disk klapky môžu byť vyrobené z nerezovej ocele, ktorá je odolná voči korózii a vhodná pre použitie s agresívnymi médiami. Kolík a pružina sú často z AISI 316, čo zabezpečuje spoľahlivú funkciu klapky.
• Uhlíková oceľ (A216 WCB): Telo a disk klapky môžu byť vyrobené z uhlíkovej ocele, ktorá je vhodná pre menej náročné aplikácie, avšak s dobrými mechanickými vlastnosťami.

Tesnenie zohráva kľúčovú úlohu v zabezpečení tesnosti klapky pri rôznych teplotách a s rôznymi médiami:

• Tesnenie PTFE: Používa sa pre zabezpečenie tesnosti klapky pri vyšších teplotách (do +200 °C), kde je potrebná vysoká chemická odolnosť.
• Tesnenie NBR: Používa sa pre zabezpečenie tesnosti klapky pri nižších teplotách (do +100 °C) a je vhodné pre vodu, vzduch a niektoré uhľovodíky.
• Tesnenie FKM (Viton®): Používa sa pre špeciálne aplikácie, kde je potrebná vysoká odolnosť voči chemikáliám, olejom a vyšším teplotám (do +150 °C).

Prehľad technických parametrov variantov medziprírubových spätných klapiek

Nižšie uvedená tabuľka sumarizuje typické konfigurácie materiálov a ich prevádzkové limity, ktoré sa často vyskytujú u medziprírubových spätných klapiek.

Oblasti použitia medziprírubových spätných klapiek DN 25 PN 16

Medziprírubové spätné klapky DN 25 PN 16 sa používajú v širokom spektre aplikácií, kde je potrebná regulácia jednosmerného prúdenia média. Ich univerzálnosť a spoľahlivosť ich predurčujú pre mnohé priemyselné a technické odvetvia:

• Vykurovanie a klimatizácia (HVAC): Sú neoddeliteľnou súčasťou systémov na reguláciu prietoku vody v systémoch vykurovania a chladenia, zabraňujúc spätnému toku.
• Rozvody vody: Zabezpečujú jednosmerné prúdenie vody v systémoch zásobovania vodou, od obecných sietí po domové inštalácie.
• Čerpacie stanice: Ochrana čerpadiel pred spätným tokom média je kľúčová pre ich životnosť a efektívnosť.
• Tlakový vzduch: Regulujú a zabezpečujú správne prúdenie stlačeného vzduchu v pneumatických systémoch, predchádzajúc strate tlaku.
• Oleje a uhľovodíky: V petrochemickom priemysle sa využívajú pre reguláciu a zabezpečenie jednosmerného prúdenia ropných produktov.
• Chemický priemysel: Pre použitie s rôznymi chemikáliami, kde je dôležitá odolnosť materiálov voči korózii a agresívnym látkam.
• Potravinársky priemysel: Použitie v systémoch na spracovanie potravín a nápojov, kde je dôležitá hygiena a odolnosť voči korózii.

Výhody medziprírubových spätných klapiek

Voľba medziprírubových spätných klapiek prináša niekoľko významných výhod, ktoré prispievajú k ich popularite a širokému využitiu:

• Kompaktná konštrukcia: Umožňuje jednoduchú inštaláciu aj v stiesnených priestoroch, kde je každý centimeter dôležitý.
• Nízka hmotnosť: Zjednodušuje manipuláciu a montáž, čo šetrí čas a námahu pri inštalácii.
• Univerzálnosť: Sú vhodné pre rôzne médiá a široké spektrum aplikácií, čo z nich robí flexibilné riešenie.
• Jednoduchá údržba: Ich nenáročná konštrukcia znamená jednoduchú údržbu a servis, čím sa minimalizujú prevádzkové náklady.
• Spoľahlivosť: Zabezpečujú spoľahlivú prevádzku a ochranu potrubného systému pred spätným tokom, čo predlžuje životnosť celého systému.
• Možnosť montáže vo všetkých pozíciách: Umožňuje flexibilnú inštaláciu v rôznych polohách potrubia - do vodorovného aj zvislého potrubia so stúpajúcim smerom prúdenia média. Smer prúdenia musí súhlasiť so šípkou na telese.

Montáž a prevádzka

Medziprírubové spätné klapky sa montujú medzi príruby potrubia s príslušnými normami, napríklad podľa STN EN 1092-1. Je dôležité dodržiavať správny postup montáže, aby sa zabezpečila správna funkcia a tesnosť klapky. Klapku je možné montovať do vodorovného aj zvislého potrubia. Dôležité je tiež si uvedomiť, že spätná klapka nie je uzatváracou armatúrou. Pre úplnú tesnosť a možnosť úplného uzavretia prietoku je nutné do potrubia zaradiť aj uzatváraciu armatúru.

Dôležité faktory pri výbere

Pri výbere správnej medziprírubovej spätnej klapky DN 25 PN 16 je potrebné zvážiť niekoľko kľúčových faktorov, aby sa zabezpečila optimálna funkčnosť a dlhá životnosť:

• Typ média: Je dôležité zvoliť materiál klapky, ktorý je kompatibilný s médiom, s ktorým bude klapka v kontakte, aby sa predišlo korózii alebo poškodeniu.
• Prevádzková teplota: Je potrebné zvážiť rozsah prevádzkových teplôt a zvoliť klapku s vhodným tesnením, ktoré odolá daným tepelným podmienkam.
• Prevádzkový tlak: Je potrebné zvoliť klapku s dostatočnou tlakovou odolnosťou, ktorá prekračuje maximálny prevádzkový tlak systému.
• Pripojenie: Uistite sa, že klapka má správne prírubové pripojenie (napr. PN 16 podľa STN EN 1092-1), ktoré zodpovedá vášmu potrubnému systému.
• Minimálny protitlak: Zistite minimálny protitlak potrebný pre správne uzavretie klapky, aby sa predišlo pretečeniu.

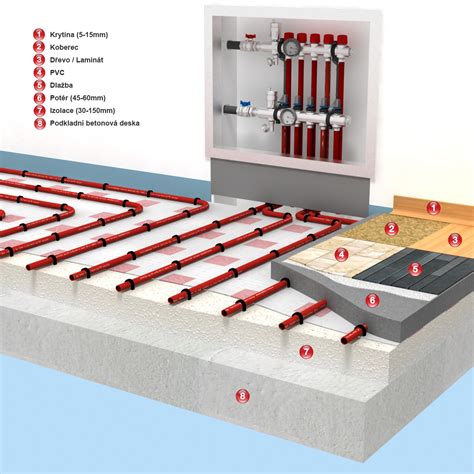

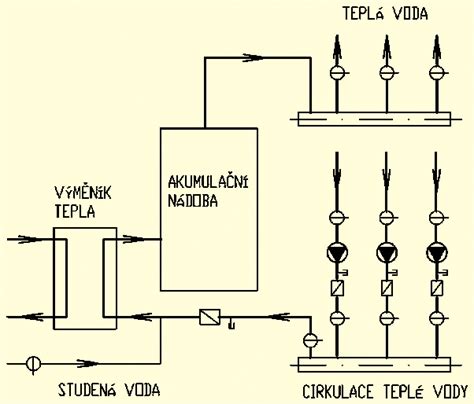

Spätné klapky v systémoch podlahového vykurovania

V kontexte podlahového vykurovania zohrávajú medziprírubové spätné klapky dôležitú úlohu pri regulácii prietoku vykurovacej vody. Podlahové vykurovanie je nízkoteplotný a ekonomicky úsporný vykurovací systém, ktorý využíva sálavé teplo pre dosiahnutie požadovanej teploty v priestore. Medziprírubové spätné klapky zabezpečujú, že vykurovacia voda prúdi správnym smerom a nevracia sa späť do zdroja tepla, čo by mohlo narušiť efektivitu systému.

Objemové teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napríklad tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.

Spoločnosť IVAR CS a jej ponuka

Spoločnosť IVAR CS spol. s r.o. bola založená v roku 1992 a patrí medzi významných dodávateľov inštalačnej techniky v Českej a Slovenskej republike. Ponúka široký sortiment produktov pre vykurovanie, klimatizáciu a rozvody vody, vrátane medziprírubových spätných klapiek. Spoločnosť IVAR sa neustále vyvíja a zameriava sa na energeticky efektívne riešenia. Firma je pripravená splniť požiadavky od prvej technickej konzultácie, cez ponuku najvhodnejšieho riešenia a zaistenia výrobku, s cieľom poskytovať čo najkomplexnejšie služby v najkratších možných termínoch a špičkovej kvalite.
