Všetko, čo potrebujete vedieť o kotúčových brzdách: Konštrukcia, údržba a budúcnosť

Kľúčová súčasť každého motorového vozidla - brzdy. Bez ohľadu na typ vozidla majú zásadný vplyv na výsledok akejkoľvek jazdy. Brzdový systém sa skladá z množstva komponentov, z ktorých väčšina je spotrebným materiálom. Sú na ne kladené vysoké nároky, silno sa opotrebovávajú, na ich životnosť má vplyv prostredie a je nutné pravidelne ich servisovať a opotrebované diely meniť.

Brzdy znamenajú pre vodiča najdôležitejší bezpečnostný prvok - dokonca dôležitejší než airbagy či bezpečnostné pásy. Hoci airbag alebo bezpečnostný pás zvyšujú ochranu pri nehode, brzdový systém vám poskytuje možnosť kolízii predísť. V kritických situáciách často rozhodujú zlomky sekundy. Ak sú brzdy v dobrom stave, môžete predísť mnohým nehodám, ktoré by pri zanedbaní kontroly bŕzd mohli mať vážne následky.

Až na pár výnimiek v prípade lacnejších a menších vozidiel, drvivá väčšina moderných áut používa na všetkých kolesách kotúčové brzdy. Väčšina moderných automobilov využíva kotúčové brzdy aspoň na prednej náprave. Stále existujú automobily, ktoré majú bubnové brzdy na zadnej náprave.

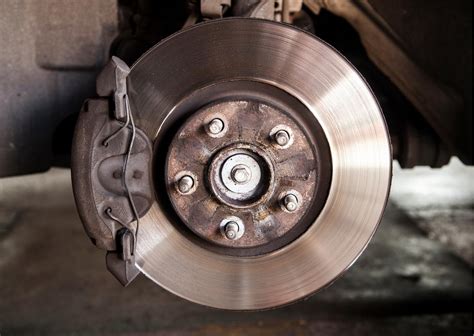

Súčasti a princíp fungovania kotúčových bŕzd

Brzdový systém nie sú len kotúče, platničky a brzdová kvapalina. Bohužiaľ opotrebovaniu a zubu času podlieha všetko. Kotúčová brzda je druh brzdy, ktorá je mechanicky spojená s brzdeným strojom. Pohybová energia brzdeného stroja sa tak prenáša na brzdný kotúč, ktorý ju pomocou segmentov premení na teplo. Teplo je odvádzané okolitým prúdiacim vzduchom.

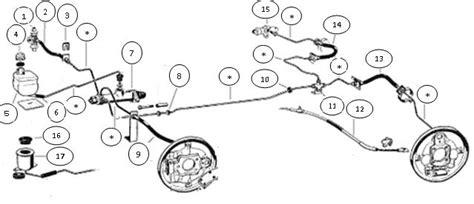

Kotúčový brzdový systém pozostáva z niekoľkých kľúčových komponentov:

• Brzdový kotúč (rotor): Brzdový kotúč je pevný disk, ktorý sa otáča spoločne s kolesom vozidla. Kotúč je obvykle vyrobený z ocele, niekedy obsahuje otvory pre zväčšenie chladiacej plochy. Kotúč sa niekedy vyrába aj s vnútorným chladením (ventilovaný kotúč). Kotúč môže mať rôzne rozmery, pričom platí čím väčší priemer, tým väčší brzdný moment a menšia potrebná trecia sila. Vo vysokovýkonných strojoch sa ako materiál na kotúč používa kompozit (napríklad keramika). Hoci materiál závisí od typu vozidla a jeho určenia (športové auto, dostupné osobné auto, limuzína, brzdenie vo vysokých rýchlostiach, komfort posádky ...), kotúče sú najčastejšie liatinové s vysokým obsahom uhlíka. Brzdový disk je zvyčajne jednodielny, s otvorom v strede pre upevnenie na náboj kolesa. Upevňuje sa pomocou štyroch alebo piatich skrutiek. Existujú aj elitné dvojité disky s vnútorným vetraním, ktoré majú vzduchové kanály medzi vnútorným a vonkajším kruhom pre lepšie chladenie pri brzdení vo vysokých rýchlostiach.
• Brzdové doštičky (platničky): Sú vybavené brzdovým materiálom (napríklad keramikou alebo kovovými zmesami), ktorý je navrhnutý tak, aby efektívne vytváral trenie proti kotúču. Trecia plocha je obvykle výmenná (kvôli opotrebovaniu v prevádzke). Výmenné trecie elementy nazývame brzdné segmenty alebo brzdné doštičky. Sú tvorené nosnou plochou, na ktorej je nanesená trecia vrstva. Trecia vrstva je obvykle tvorená kompozitným materiálom so špeciálnymi vlastnosťami. Tento materiál musí vynikať stálosťou brzdných účinkov za všetkých prevádzkových teplôt.
• Brzdový strmeň: je mechanizmus, ktorý drží brzdové doštičky a obsahuje jeden alebo viac hydraulických piestov. Pre zvýšenie účinnosti je prítlačná sila protismerná, čiže prítlačné sily pôsobia proti sebe. Čeľuste teda brzdný kotúč zovrú medzi seba.
• Brzdová kvapalina: Hydraulická tekutina špeciálne vyvinutá tak, aby odolávala vysokým teplotám brzdenia, je prenesená cez pevné a pružné brzdové hadičky z hlavného brzdového valca do strmeňov. Brzdová kvapalina prenáša silu z brzdového pedála na brzdové platničky (resp. čeľuste). Je uzavretá v systéme brzdových hadičiek a trubiek.

Fungovanie kotúčových bŕzd je podobné brzdám na bicykli. Keď vodič stlačí brzdový pedál, aktivuje sa hlavný brzdový valec, ktorý zvyšuje tlak v brzdovom systéme. Tlak sa rozšíri cez brzdové potrubia naplnené brzdovou kvapalinou až k brzdovým strmeňom. V strmeňoch sa tlak premení na mechanický pohyb piestov, ktoré pritlačia brzdové doštičky k brzdovým kotúčom. Trením medzi doštičkami a diskom sa vozidlo spomalí a disk sa zahreje. Pri každom brzdení dochádza k treniam medzi platničkou a kotúčom. Tento proces je základným princípom spomalenia automobilu, no má za následok postupné znižovanie materiálu na brzdových platničkách.

Typy brzdových kotúčov a ich výhody

Existujú rôzne typy brzdových kotúčov, ktoré sa líšia v dizajne a funkčnosti:

• Pevné kotúče: Jednoduché a cenovo dostupné, najčastejšie na menej zaťažovaných nápravách.
• Vetrané brzdy: Používajú sa pre lepšie chladenie, najmä na predných kolesách. Majú väčšiu plochu a sú efektívnejšie pri výmene tepla. Sú vybavené vnútornými kanálikmi, cez ktoré prúdi vzduch, čo pomáha odvádzať teplo.
• Dierované alebo drážkované brzdové kotúče: Poskytujú ešte účinnejšie chladenie a sú menej náchylné na kontakt s vodou. Avšak, sú drahšie a môžu vytvárať viac hluku pri brzdení. Pomáhajú tiež odvádzať brzdný prach a plyny vznikajúce pri intenzívnom brzdení.

Kotúčové brzdy majú oproti bubnovým brzdám niekoľko výhod:

• Menej pohyblivých častí: Zvyšuje spoľahlivosť a znižuje riziko porúch.
• Dlhšia životnosť: Vďaka menšiemu počtu pohyblivých častí a efektívnejšiemu rozptylu tepla.
• Jednoduchá údržba: Brzdové doštičky sú ľahko prístupné na výmenu a kontrolu.
• Ľahký prístup k strmeňom: Umožňuje jednoduché čistenie a údržbu.
• Vyšší výkon a lepšie chladenie: Sú efektívnejšie pri odvádzaní tepla, čo znižuje riziko "vädnutia" bŕzd (zníženie účinnosti pri prehriatí).

Prečo niektoré autá stále používajú bubnové brzdy?

Zadné bubnové brzdy z áut nezmizli - pri bežnej jazde často postačujú, sú lacnejšie a odolnejšie, no otázkou zostáva, kde je hranica ich opodstatnenia v moderných a drahších vozidlách.

Väčšina moderných áut dnes už od bubnových bŕzd ustúpila. Napriek tomu majú zadné bubny stále svoje opodstatnenie - a v drvivej väčšine prípadov ide predovšetkým o náklady. Práve preto sa s nimi dodnes stretávame najmä pri lacnejších modeloch, úžitkových vozidlách, pick-upoch či niektorých SUV.

Pre bežného zákazníka ide o sumu, ktorú možno ľahko obhájiť lepším chladením a stabilnejším brzdným účinkom kotúčov. Z pohľadu automobilky však ide o zásadný nákladový rozdiel - najmä pri modeloch vyrábaných v státisícoch kusov ročne. Práve preto výrobcovia pri lacných a základných verziách stále siahajú po zadných bubnových brzdách: nie preto, že by boli technicky lepšie, ale preto, že sú lacnejšie a z hľadiska homologácie aj reálneho používania postačujúce.

V prípade elektrických vozidiel je tu na používanie bubnových bŕzd ešte jeden dôvod. Keďže tie využívajú rekuperáciu, ktorá vozidlo spomaľuje a vodiči si jej silu môžu dokonca regulovať, veľmi málo používajú brzdový pedál. Kotúčové brzdy trpia, korodujú a to ich po čase nepoužívania môže znefunkčniť.

Porovnanie nákladov na bubnové a kotúčové brzdy (zadná náprava malého hatchbacku):

Údržba a kontrola brzdového systému

Pravidelná údržba brzdového systému je nevyhnutná, aby sa zachoval jeho optimálny stav a funkčnosť. Kontrolu bŕzd vykonávajte raz ročne, ideálne v profesionálnom servise. Okrem pravidelného servisu u profesionálov odporúčame brzdy z času na čas prezrieť doma.

Mnohí k výmene bŕzd pristúpime až v čase, keď spod kolies počuť nepríjemný zvuk, šúchanie a kvílenie. Brzdy, to nie sú len brzdové kotúče a brzdové platničky. Je to celý systém, ktorý sa stará o to, aby v prípade problémov auto správne brzdilo. Ak je jeden diel opotrebovaný alebo nefunkčný, ovplyvniť to môže celý systém a auto sa na ceste nemusí vôbec správať tak, ako je v danej chvíli potrebné. Aj preto je dôležité starať sa o brzdy, pravidelne ich kontrolovať a v prípade potreby aj jednotlivé súčasti pravidelne vymieňať.

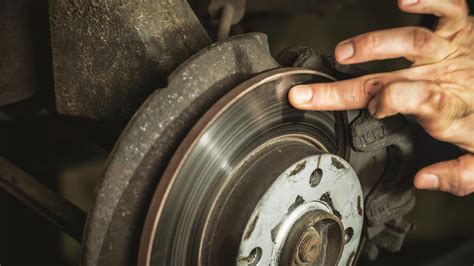

Varovné signály problémov s brzdami:

• Svietiaca kontrolka brzdy: Výstražné kontrolky, ktorými sú vybavené moderné vozidlá, jasne upozorňujú na problém s brzdovým systémom.
• Neštandardné zvuky: Pískanie, škrípanie alebo drnčanie pri brzdení. Kolísanie, vibrácie alebo škrabanie pri brzdení. Buchotajúce zvuky prichádzajúce spod kolies.
• Dlhšia brzdná dráha: Všimli ste si, že musíte silnejšie zošliapnuť brzdový pedál alebo vám trvá dlhšie zastaviť?
• Elastický alebo mäkký brzdový pedál: Môže naznačovať únik kvapaliny alebo vzduch v systéme.
• Ťahanie vozidla na jednu stranu pri brzdení: Môže to byť spôsobené nerovnomerným opotrebovaním bŕzd alebo poškodením geometrie auta.
• Spálená vôňa počas jazdy: Charakteristický zápach spáleniny indikuje prehriate brzdy.
• Poskakovanie hore a dole pri zastavení: Môže naznačovať zvlnenie brzdového kotúča.

Všímanie si týchto príznakov by malo byť pre vodiča signálom, že je načase skontrolovať stav bŕzd. Náš tip: Brzdy vizuálne skontrolujte vždy, keď vaše auto na jar a na jeseň prezúvate z letného na zimné obutie alebo naopak.

Kedy meniť brzdy?

Presné pravidlo, kedy meniť brzdové kotúče neexistuje. Faktorom je nielen počet najazdených kilometrov, ale aj spôsob jazdy a aj to, či napríklad pri brzdení svojho auta podraďujete a na samotné brzdenie používate aj motor a jeho otáčky. Výmena závisí od viacerých faktorov: štýlu jazdy, typu auta, nákladu, ale aj kvality dielov.

Vo všeobecnosti platí:

• Brzdové platničky: 70 000 - 100 000 km (vpredu spravidla skôr). Brzdové platničky sa opotrebovávajú viac ako kotúče, za bežnej prevádzky približne dva až trikrát. Nové platničky mávajú hrúbku trenia (materiálu) okolo 10 - 12 mm, no pri klesnutí pod cca 3 mm (resp. 2 mm na niektorých autách) je čas na výmenu. Kontrola doštičiek by mala byť minimálne každých 10 000 kilometrov. Mnohé autá už dnes opotrebenie brzdových doštičiek signalizujú známou žltou ikonkou na prístrojovej doske.
• Brzdové kotúče: 60 000 - 120 000 km. Ich životnosť je dlhšia ako životnosť doštičiek. Rovnako musia spĺňať predpísanú hrúbku, ktorú udáva výrobca kotúča. Ak je hrúbka kotúča pod minimálnou hrúbkou stanovenou výrobcom, nastáva čas na výmenu. K častému poškodeniu patrí tzv. zvlnenie brzdového kotúča, ku ktorému dôjde najčastejšie po prudkom brzdení a následnom ochladení kotúča, napríklad prejazdom cez vodnú prekážku. Väčšinou sa to deje pri viac opotrebovanom kotúči. Zvlnenie kotúča sa začne najskôr prejavovať vibráciami, neskôr môže vydávať buchotajúce zvuky prichádzajúce spod kolies. Ak je napríklad opotrebovaný alebo poškodený len jeden brzdový kotúč, dôležité je vymeniť brzdy na celej náprave, aby nedochádzalo k tomu, že jedno koleso vám brzdí viac ako to druhé.
• Brzdová kvapalina: Odmerať bod varu každé 2 roky alebo podľa servisnej knižky. Brzdová kvapalina je hygroskopická kvapalina. Viaže na seba vodu. Aj v uzavretom brzdovom systéme. Čím viac vody naviaže, tým viac degraduje. Mení fyzikálne, a teda aj prevádzkové vlastnosti. Vyšší obsah vody tiež dáva možnosť vzniknúť vnútornej korózii a prispieva k celkovo zlému stavu aj činnosti systému a môže dôjsť až k zlyhaniu pri brzdení. Úbytok brzdovej kvapaliny môže spôsobiť, že brzdy nebudú fungovať správne. Pri bežnom nájazde asi 20 000 kilometrov za rok by ste brzdovú kvapalinu mali meniť každé dva roky. Časom totiž stráca svoje vlastnosti, do kvapaliny sa môže dostať voda, prípadne môžu v celom systéme vznikať vzduchové bubliny a brzdenie potom nie je dostatočne účinné.

Servis brzdového systému

Servis brzdového systému býva štandardnou súčasťou pravidelného servisu automobilu. Profesionál skontroluje jeho funkčnosť a spoľahlivosť. Najspoľahlivejšie je zveriť auto do rúk odborníkov. V autoservise vykonajú dôkladnú prehliadku bŕzd, urobia aj test brzdnej účinnosti na valcovej skúšobni a zistia, či niekde neuniká brzdová kvapalina.

Profesionálny autoservis vykoná tieto úkony:

• Vizuálna inšpekcia: Mechanik skontroluje stav brzdových kotúčov, platničiek či bubnov.
• Test brzdnej účinnosti: Na valcovej skúšobni sa meria, akú silu sú brzdy schopné vytvoriť.
• Kontrola brzdovej kvapaliny: S pomocou prístroja sa zisťuje bod varu a prípadný obsah vody v kvapaline.
• Funkčná kontrola ABS a ESP: Moderné autá majú asistenčné systémy, ktoré brzdám pomáhajú.

Ak sa počas kontroly zistia akékoľvek nedostatky, mechanik navrhne riešenie - od výmeny platničiek až po kompletnú obnovu brzdového systému.

Zabehnutie nových bŕzd

Nie každý servis upozorňuje zákazníka, že po výmene brzdových komponentov je potrebné istý čas jazdiť či brzdiť „s rozumom“. V lepšom prípade vás mechanik informuje, alebo vykoná zábeh za vás. Brzdy patria medzi najdôležitejšie bezpečnostné prvky auta, no mnohí vodiči netušia, že po ich výmene nie je všetko okamžite tak, ako má byť. Najmä ak išlo o výmenu brzdových kotúčov, platničiek, alebo rovno oboch komponentov naraz.

Nové brzdy? Nové brzdové kotúče bývajú z výroby ošetrené proti korózii. Lacnejšia verzia býva potiahnutá mastným filmom. Ak ich servis pred montážou poriadne neodmastí, môže to ovplyvniť účinnosť bŕzd a znehodnotiť nové platničky. V lepšom prípade len škrípu, v horšom nebrzdia rovnomerne. Drahšie kusy sú vybavené antikoróznym filmom, ktorý zotrváva po celú životnosť kotúča, mimo trecích plôch. Táto časť sa musí používaním takpovediac "vydrať" primeraným brzdením. Niektorí výrobcovia používajú nástrek farbou, ktorú je nutné z trecích plôch odstrániť ešte pred montážou na vozidlo. Tej sa totiž brzdením nezbavíme a pri vysokých teplotách, ktoré pri brzdení vznikajú, sa môže nalepiť na platničky a znehodnotiť ich.

Nové kotúče a nové platničky si potrebujú „sadnúť“, čo v praxi znamená:

• Zabehnutie trvá približne 20 km.
• Počas tejto doby brzdy nemajú plný účinok a môžu sa správať odlišne.
• Dôležité je vyhýbať sa príliš prudkému a dlhému (intenzívnemu) brzdeniu.

Kotúče sú na začiatku citlivé - nemajú ešte ustálený povrch ani optimálny kontakt s obložením. Potrebujú iba trochu času a zopár kilometrov jemnejšieho zaobchádzania. Ak vám menili brzdy v odborom servise, mali by tento zábeh vykonať oni počas skúšobnej jazdy. Ak ste si ich menili sami, prípadne ste na tento úkon oslovili známeho, pravdepodobne táto záverečná časť zostane na vás.

Ako brzdiť správne počas zabehnutia?

• Jazdite s dostatočným odstupom, aby ste sa vyhli núdzovému brzdeniu.
• Používajte mierne a postupné brzdenie - nie prudké zastavenie z vysokej rýchlosti.
• Ak je to možné, vyhnite sa preťažovaniu auta alebo jazde s prívesom.
• Pri jazde po diaľnici brzdite z vysokej rýchlosti pozvoľna.

Odporúča sa nové brzdy zabehnúť, aby sa zabránilo deformácii nových komponentov bŕzd v dôsledku prehrievania. Pri výmene brzdového kotúča alebo brzdových doštičiek (platničiek) do seba tieto dve časti brzdy nezapadajú dokonale. Ak sa brzdové obloženie po montáži náhle veľmi zahreje, môže sa v dôsledku trecieho tepla deformovať. Po výmene brzdy sa preto neodporúča jazdiť rovnakým spôsobom ako zvyčajne.

Emisie z bŕzd a ekologické aspekty

Kotúčové brzdy sú neoddeliteľnou súčasťou každého vozidla, zaisťujú bezpečnosť a kontrolu nad pohybom. V poslednej dobe sa však objavujú diskusie o zákaze kotúčových bŕzd, čo vyvoláva množstvo otázok a kontroverzií. Dôvodom je, že brzdové kotúče produkujú prachové častice, ktoré prispievajú k znečisteniu ovzdušia.

Argumenty pre zákaz:

• Emisie z bŕzd: Brzdové doštičky sa opotrebúvajú trením o kotúč, čím uvoľňujú prachové častice do ovzdušia. Tieto emisie môžu byť škodlivé pre zdravie a životné prostredie.
• Ekologické tlaky: Európska komisia a ďalšie organizácie sa zameriavajú na znižovanie emisií zo všetkých zdrojov, vrátane bŕzd.

Argumenty proti zákazu:

• Bezpečnosť: Kotúčové brzdy sú spoľahlivé a efektívne a zabezpečujú bezpečnosť vozidiel.
• Nedostatočné alternatívy: Alternatívne brzdové systémy, ako napríklad rekuperačné brzdenie v elektromobiloch, nemusia byť dostatočné pre všetky situácie.
• Náklady: Vývoj a implementácia nových brzdových systémov môže byť nákladné.

Nové technológie: Brembo Greentive

Spoločnosť Brembo vyvinula nové kotúčové brzdy Greentive, ktoré majú minimalizovať dopad na životné prostredie. Tieto kotúče majú špeciálnu tvrdenú vrstvu High Velocity Oxy Fuel (HVOF), ktorá znižuje prášenie a zvyšuje odolnosť voči korózii.

Vlastnosti kotúčov Brembo Greentive:

• Lesklý povrch: Znižuje prášenie a emisie z bŕzd.
• Väčšia odolnosť voči korózii: Zabezpečuje dlhšiu životnosť.
• Indikátor opotrebenia: Logo výrobcu na povrchu kotúča, ktoré zmizne, keď je kotúč zrelý na výmenu.
• Patentované pružiny v strmeni: Pomáhajú vracať brzdové doštičky na svoje miesto, čím sa znižuje tvorba tepla a emisií.

Mercedes vyvíja koncept plne uzavretého brzdového systému pre elektromobily, ktorý by nemal uvoľňovať žiadne častice do ovzdušia.
