Spätné klapky sú dôležitou súčasťou potrubných systémov, ktoré zabezpečujú jednosmerný tok média a zabraňujú jeho spätnému prúdeniu. Gulová spätná klapka DN 80 PN 10 je typ klapky, ktorý sa vyznačuje špecifickými parametrami a vlastnosťami, vďaka ktorým je vhodná pre rôzne aplikácie. Tento článok sa zameriava na detailný popis tejto klapky, jej parametre, materiály, použitie a inštaláciu.
Princíp funkcie spätnej klapky
Spätná klapka je samočinný uzatvárací prvok, ktorý funguje na princípe rozdielu tlaku. Keď tlak média v potrubí dosiahne určitú hodnotu, klapka sa otvorí a umožní prúdenie. Ak tlak poklesne alebo sa zmení smer prúdenia, klapka sa automaticky uzavrie a zabráni spätnému toku. Tento mechanizmus je kritický pre ochranu čerpadiel, ventilov a iných komponentov v systéme pred poškodením spôsobeným spätným prúdením. Spätná klapka slúži ako samočinný uzatvárací prvok, ktorý zabraňuje spätnému prúdeniu pracovnej látky v potrubnom systéme.
Technické parametre a materiálové prevedenie
Pri výbere armatúry sú kľúčové jej menovité rozmery a tlaková odolnosť. DN 80 označuje menovitý priemer klapky, čo je 80 milimetrov. Tento rozmer je štandardizovaný a udáva vnútorný priemer potrubia, pre ktoré je klapka určená. PN 10 označuje menovitý tlak, ktorý klapka vydrží, čo je 10 barov. Tento parameter je dôležitý pre určenie, či je klapka vhodná pre daný potrubný systém. Je však dôležité si uvedomiť, že niektoré klapky môžu mať maximálny tlak až 16 barov.
Materiálové zloženie zaručuje dlhú životnosť a odolnosť voči médiám:
- Telo a viečko: Liatina GJS 500-7 je materiál, z ktorého sú zvyčajne vyrobené telo a viečko klapky. Ide o kvalitnú liatinu, ktorá zabezpečuje vysokú pevnosť a odolnosť voči korózii.
- Guľa: Oceľ potiahnutá NBR (nitrilová guma) je materiál, z ktorého je vyrobená guľa klapky.
- Tesnenie: NBR poskytuje dobrú odolnosť voči olejom, palivám a iným chemikáliám. V niektorých prípadoch sa používa tesnenie z FKM (Viton®), ktoré je odolné voči vysokým teplotám a chemikáliám.
- Príruby: PN 10/PN 16 podľa STN EN 1092-1.
| Parameter | Hodnota |
|---|---|
| Menovitý priemer (DN) | 80 mm |
| Menovitý tlak (PN) | 10 bar (max. 16 bar) |
| Teplotný rozsah (T) | -10 °C až max. +70 °C |
| Materiál tela | Liatina GJS 500-7 |
| Typ pripojenia | Prírubové / Závitové |
Oblasti použitia a aplikácie
Gulové spätné klapky DN 80 PN 10 sú vhodné pre rôzne aplikácie, vrátane týchto oblastí:
- Odpadová voda: Vďaka odolnosti materiálov voči korózii a chemikáliám.
- Husté a viskózne kvapaliny: Konštrukcia klapky umožňuje efektívne prúdenie aj hustých kvapalín.
- Poľnohospodárske aplikácie: Použitie v zavlažovacích systémoch a pri manipulácii s hnojivami.
- Vykurovanie a klimatizácia (HVAC): Niektoré modely sú vhodné pre rozvody vody, čerpacie stanice, oleje a uhľovodíky.
Okrem priemyselného využitia môžu byť spätné klapky súčasťou systémov podlahového vykurovania, kde zabezpečujú správny tok vykurovacej vody a zabraňujú jej spätnému prúdeniu. Podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém, kde sa využívajú aj viacvrstvové trubky ALPEX a tepelné čerpadlá THERMIA.
Inštalácia a údržba systému

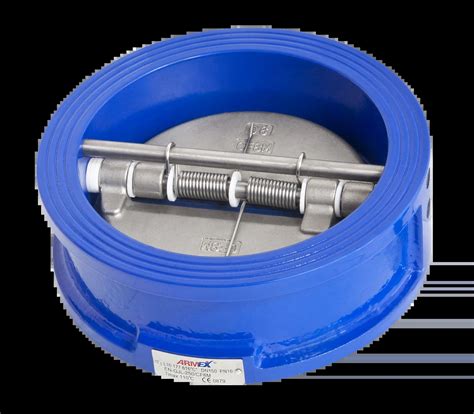

Spätné klapky je možné montovať vo všetkých pozíciách, ale je dôležité dodržiavať smer prúdenia označený na tele klapky. Klapku je možné montovať do vodorovného aj zvislého potrubia. Pri medziprírubových klapkách je dôležité zabezpečiť správne upevnenie medzi príruby a klapka sa vkladá medzi príruby a upevňuje sa skrutkami.
Pravidelná kontrola a údržba klapky je dôležitá pre zabezpečenie jej správnej funkcie. Je potrebné kontrolovať tesnosť, pohyblivosť gule alebo disku a prípadne vyčistiť klapku od nečistôt. Spoločnosť IVAR CS spol. s r.o., ako významný dodávateľ inštalačnej techniky, odporúča odborné školenia pre inštalatérov, ktoré sú dôležité pre správnu inštaláciu a údržbu systémov. Na základe absolvovaného školenia obdrží každý účastník Certifikát.
