Komplexný sprievodca autodiagnostikou: Odhalenie závad a prevencia porúch

Majte prehľad o technickom stave svojho auta kedykoľvek a kdekoľvek. V kategórii Autodiagnostiky OBD nájdete zariadenia, ktoré vám umožnia rýchlo identifikovať závady, čítať chybové kódy a sledovať dôležité prevádzkové dáta priamo z palubnej elektroniky vozidla. Autodiagnostika OBD je ideálna nielen pre domáce použitie, ale aj pre profesionálov, ktorí chcú mať rýchlu kontrolu nad stavom vozidiel.

Pokazilo sa vám niečo na aute a začala svietiť niektorá z kontroliek? V tomto prípade môže byť nápomocná diagnostika auta, ktorá môže slúžiť aj ako prevencia porúch. Moderné autá sú vybavené množstvom elektroniky a rôznych vychytávok do auta, vďaka čomu nám poskytujú vyššiu bezpečnosť aj komfort. Keď sa však objaví porucha, nezaobídete sa bez diagnostiky.

Čo je autodiagnostika?

Autodiagnostika je technické čítanie údajov, ktoré si riadiace jednotky vozidla (ECU) ukladajú pri odchýlkach a poruchách. Znamená prístup do pamäte a meraní riadiacich jednotiek, ktoré ovládajú motor, prevodovku, brzdy či stabilizáciu. Auto diagnostika dokáže rozoznať, akú poruchu má vaše auto. Väčšine šoférov sa už zrejme stalo, že im na palubovke zasvietila kontrolka a museli navštíviť servis. Samotná kontrolka v aute však neprezradí, v čom je presne problém, a práve na to slúži diagnostika.

Práve toto diagnostické zariadenie slúži na čítanie údajov z elektronickej riadiacej jednotky. Vďaka čomu môžete mať detailné informácie o rôznych hodnotách. V prípade, že sa vám v aute rozsvieti kontrolka signalizujúca poruchu alebo máte pocit, že vaše auto sa chová inak, ako by malo, no kontrolka nesvieti, autodiagnostika môže údaje z elektronickej jednotky prečítať a vypísať chybové hlásenie alebo kód chyby. Následne môžete presne zistiť, aký problém či poruchu vaše vozidlo má.

Ako sa vykonáva autodiagnostika?

Diagnostika na auto sa pripája cez štandardný konektor (často označovaný ako OBD). Každé moderné auto má diagnostický štandardný konektor OBD II, cez ktorý sa diagnostika pripojí. Diagnostické zariadenie umožňuje mechanikovi napojiť sa na riadiacu jednotku auta a zistiť, čo vozidlo trápi.

Dokáže tak získať informácie, ako je lokalizácia poruchy, či údaje zo snímačov, ktoré môžu pomôcť určiť jej príčinu. Okrem iného auto diagnostika zahŕňa vyhodnocovanie údajov, čítanie pamäte riadiacej jednotky či meranie emisií. Diagnostika auta ukáže aj tie chyby, ktoré by inak boli ťažko identifikovateľné a mohli by tak potenciálne v najhoršom prípade spôsobiť aj dopravnú nehodu.

Typy diagnostiky: Sériová a Paralelná

V súčasnej dobe výrobcovia automobilov stále viac implementujú elektronické riadiace systémy v automobiloch už aj v základných modeloch.

Sériová diagnostika

Sériová autodiagnostika je založená na obvodoch samokontroly, ktoré sledujú funkčný stav auta. Cieľom sériovej diagnostiky je overenie správneho priebehu regulovaného procesu, detekcia miesta závady a jej príčiny, kontrola úrovne signálu zo senzorov. Zaznamenávané poruchy sa ukladajú do ECM, ktoré je možné vyčítať z pamäti závad diagnostickým prístrojom. Podľa závažnosti chyby a frekvencií sa zapnú varovné kontrolky.

Mobilné diagnostické prístroje majú tú výhodu, že sú schopné diagnostikovať auto aj počas jazdy a skontrolovať tzv. identifikáciu riadiacej jednotky, načítanie a vymazanie pamäte závad (možný výstup na tlačiareň), čítanie bloku nameraných hodnôt a ich grafické znázornenie vrátane možnosti ukladania do súboru, test akčných členov, funkciu prispôsobenia pre individuálne doladenie jednotlivých parametrov riadiacej jednotky, login sprístupnenie zabezpečených funkcií, kódovania (vrátane dlhého) nastavenie riadiacich jednotiek podľa typu, komunikáciu aj s najnovšími vozidlami s CAN2 - BUS.

Paralelná diagnostika

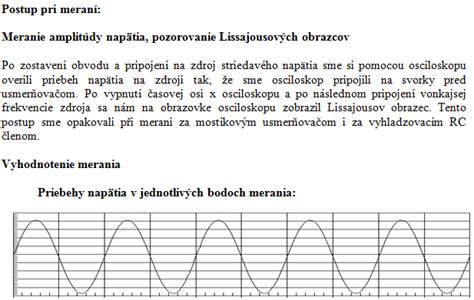

Pod pojmom paralelná diagnostika rozumieme taký spôsob diagnostikovania chýb, keď od elektronického obvodu paralelne zapojíme meracie prístroje, pomocou ktorých meriame fyzikálne veličiny. Ideálnym meracím prístrojom pre paralelnú diagnostiku je osciloskop, nakoľko z hľadiska diagnostiky potrebujeme vidieť časový priebeh daných veličín. Výhodou paralelnej diagnostiky je jej univerzálnosť. Jednotlivé komponenty pracujú rovnako vo všetkých vozidlách.

Základné funkcie paralelnej diagnostiky HDS 25:

• Veľký rozsah frekvencie vzorkovania umožňuje dokonale analyzovať prakticky všetky elektrické signály v automobile okrem sekundárneho napätia.
• Prístroj obsahuje nasledujúce meracie prostredia: digitálny voltmeter s automatickým prepínaním rozsahov, impulzný ohmeter s kompenzáciou nuly, motorTest a jednokanálový osciloskop.
• Významnou vlastnosťou zariadenia je, že vyhodnocuje aj striedavú zložku signálu s nulovou frekvenciou, tzn. že signál sa zobrazuje verne bez filtračného efektu AC kondenzátora.
• On line meranie parametrov impulzov a meranie pomocou meracích pravítok s možnosťou použitia lupy umožňuje presnú analýzu signálov.
• HDS 25 je podporovaný databázou testov, ktorá obsahuje optimálne nastavenie prístroja pre konkrétne testovacie frekvencie overujúce činnosť jednotlivých uzlov v automobile.
• Systém REDSORT - REPLY umožňuje zaznamenávať a prehrávať testovací proces počas 60 minút a takto lokalizovať závady objavujúce sa sporadicky.

Funkcie autodiagnostiky a zobrazované dáta

Hlavnou funkciou diagnostiky je odhaliť problém, keď už vznikne. V praxi sa čítajú najmä chybové kódy (DTC), stavy týchto kódov, vybrané merania zo snímačov a niekedy aj „snapshot“ údajov z momentu, keď jednotka problém zaznamenala. Diagnostika auta dokáže ukázať, v ktorom systéme sa objavila odchýlka, aký kód poruchy jednotka uložila a či sa problém opakuje. Často ide o motorové systémy (zapaľovanie, palivo, vzduch, emisie), ale aj o ABS/ESP, airbag alebo komunikáciu medzi modulmi.

Čo vám vlastne autodiagnostika ponúkne v rámci informácií o vašom vozidle? Nie je to totiž len o chybových kódoch a hláškach:

• Živé dáta - v reálnom čase môžete sledovať všetky hodnoty, ktoré spracúva riadiaca jednotka vášho vozidla. Od teploty chladiacej kvapaliny až po otáčky, teplotu motora, jednotlivé časové intervaly vstrekovačov a podobne.
• Chybové kódy - v prípade, že vaše auto signalizuje poruchu, diagnostickým zariadením dokážete prečítať chybový kód a bližšie určiť dôvod poruchy. Dokonca je možné samotné chybové kódy vymazať.
• ABS a airbag aktivácia/deaktivácia - pri moderných autách dokážete autodiagnostikou aktivovať alebo deaktivovať funkčnosť airbagov. Prípadne je možné deaktivovať antiblokovací brzdný systém vášho vozidla.
• Pamäť systému - OBD II autodiagnostika ukladá zaznamenané informácie a vďaka tomu máte k predošlým dátam prístup aj do budúcnosti.

Pri diagnostike auta sa okrem porúch zobrazia aj informácie o ECU, zoznam chýb, ktoré boli zaznamenané od poslednej vykonanej diagnostiky a máte aj možnosť nastavenia parametrov ECU či aktualizáciu firmware.

Kedy použiť autodiagnostiku?

Najväčší zmysel má diagnostika vozidla vtedy, keď sa rozsvieti kontrolka, keď sa zmení správanie auta, alebo keď chcete znížiť riziko pri kúpe jazdeného vozidla. Preventívne sa používa aj pri pravidelnom servise ako doplnok k vizuálnej kontrole, pretože dokáže zachytiť chyby, ktoré sa navonok ešte neprejavujú. Ako orientačný rámec sa v praxi často používa interval okolo 15 000 km, najmä keď auto chodí do servisu na olej a filtre a chcete spojiť údržbu s kontrolou elektronických systémov.

Ak kontrolka svieti stabilne a auto sa správa normálne, často ide o problém, ktorý nie je okamžite kritický, ale stále má dôsledky (spotreba, emisie, dlhodobé poškodenie katalyzátora). Ak kontrolka bliká alebo motor vynecháva, je rozumné jazdu obmedziť a problém riešiť bez odkladu, pretože vynechávanie zapaľovania môže poškodzovať výfukový systém.

OBD a OBD II štandard

OBD - On board diagnostic je typ štandardizovaného konektora, prostredníctvom, ktorého je možné pripojiť autodiagnostiku k vozidlu. Samozrejme, v prípade, že disponuje OBD zásuvkou. Klasické OBD sa využívalo u áut, ktoré boli vyrobené pred rokom 2000 a taktiež u niektorých modelov po roku 2000. V prípade, že k týmto autám chcete pripojiť najmodernejšie autodiagnostiky s novým štandardom OBD II, budete potrebovať špeciálny adaptér.

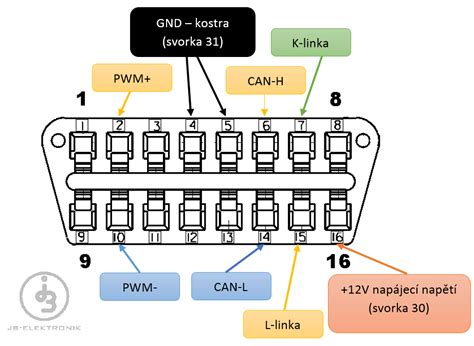

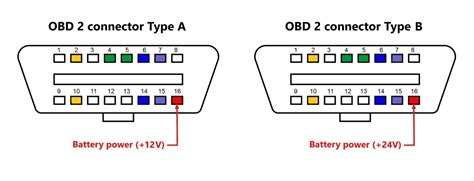

OBD II štandard sa začal používať u vozidiel po roku 2000/2001. Vtedy došlo k zjednoteniu OBD štandardov. OBD II štandard je typický 16-pinovým konektorom, ktorý aktuálne zabezpečuje prístup diagnostických zariadení k údajom a dátam z vozidla. OBD vstup vo vašom vozidle môže byť umiestnený v spodnej časti palubnej dosky alebo prípadne v blízkosti riadiacej páky.

Výber autodiagnostiky pre domáce použitie a pre profesionálov

Výber autodiagnostiky primárne záleží od vašich potrieb. Ponúkame ako OBD čítačky s bezdrôtovým prepojením cez mobilné aplikácie (pre Android aj iOS), tak aj OBD diagnostiky s vlastným displejom, ktoré fungujú samostatne.

Ak patríte medzí ľudí, ktorí hľadajú autodiagnostiku, aby informatívne poznali stav svojho vozidla, prípade si auto opravujú svojpomocne a potrebujú identifikovať poruchu, vyberať budete z dostupnejších zariadení. Rozhodovať bude určite i cena. Profesionálne autodiagnostiky sú určené pre automechanikov a autoelektrikárov.

Typy OBD diagnostík

Na trhu existuje niekoľko typov autodiagnostík. A to aj z hľadiska konštrukcie a možností pripojenia.

1. Štandardná OBD II autodiagnostika - ak hovoríme o štandardnej autodiagnostike, reč je o tzv. hand-held diagnostickom zariadení. Táto autodiagnostika je zariadením, ktoré sa po pripojení cez OBD II konektor aktivuje a následne na samotnom displeji volíte značku vozidla a jeho model. Vyberiete potrebný úkon a môžete vykonať diagnostiku vozidla.
2. OBD II adaptér - samotný OBD adaptér funguje na princípe zariadenia, ktoré komunikuje s tabletom, notebookom alebo smartfónom prostredníctvom Bluetooth alebo WiFi. Domáci majstri môžu používať napríklad bezdrôtový adaptér, ktorý sa pripojí k mobilnému telefónu cez Bluetooth alebo wifi. Samozrejme je potrebná aj niektorá z aplikácií, mnohé sú voľne dostupné.
3. OBD II PC skener - takáto autodiagnostika sa pripája priamo k OBD konektoru, no disponuje aj USB výstupom, ktorý je potrebné zapojiť do notebooku a nainštalovať softvér, ktorým samotné údaje môžete analyzovať priamo v počítači.

A30 Pro je pokročilé a moderné diagnostické zariadenie pre automobily vyvinuté spoločnosťou XTOOL, ktoré je založené na systéme Android. Kombinovaný diagnostický prístroj HYBRYDA s programátorom snímača tlaku v pneumatikách je samostatná dielenská jednotka s 8" alebo 10,1" dotykovým displejom, pancierovaná, robustná dielenská skriňa.

Kompatibilita s vozidlom

Pri výbere je veľmi dôležité, aby bola autodiagnostika kompatibilná práve sa OBD štandardom vášho vozidla. Nie každá diagnostika podporuje všetky automobilové značky či modely. Niektoré sú určené pre americký trh, iné zasa pre európsky či ázijský. V prípade, že OBD II autodiagnostika nepodporuje riadiacu jednotku vášho vozidla, prečíta len živé dáta, no žiadne iné funkcie sprístupnené nebudú.

Každý výrobca v popise produktu uvádza, s akými autami je jeho autodiagnostika kompatibilná, aby nedošlo k pochybeniu v súvislosti s kompatibilitou.

Cena autodiagnostiky

Cena diagnostiky auta závisí od značky auta aj od toho, aký servis navštívite, ale začína na cca 20 €. Za takúto sumu môžete mať základnú diagnostiku. O niečo drahšia je podrobná diagnostika elektronických systémov. Ak máte záujem o komplexnú diagnostiku a kontrolu vozidla, napríklad ak kupujete jazdené auto, cena sa môže vyšplhať na 50 - 60 €. Tieto ceny sú však iba orientačné. Keď si vyberiete konkrétny servis, ktorý chcete navštíviť, informujte sa o presných cenách a aj o tom, čo všetko je v diagnostike zahrnuté.

Ak chcete, aby vo vašej výbave bola diagnostika auta, cena tých najjednoduchších zariadení sa pohybuje na úrovni 10 - 30 €. Profesionálnejšie a kvalitnejšie zariadenia stoja aj niekoľko stoviek eur. Vo vyššom cenovom pásme od 120 do 300 eur sú už k dispozícii profesionálne modely, ktoré nájdete takisto vo viacerých autoservisoch. Stále však platí, že z prístroja musíte byť schopný odčítať chybu a následne ju odstrániť.
