Život s obmedzenou schopnosťou pohybu a orientácie prináša množstvo výziev. Jednou z nich je prekonávanie architektonických bariér, ktoré sa vyskytujú v exteriéri aj interiéri budov. Tento článok poskytuje komplexný prehľad o normách pre bezbariérový prístup, so zameraním na výťahy pre invalidný vozík, ich rozmery a súvisiace normy. Pod pojmom bezbariérový výťah chápeme a vyrábame výťahy či plošiny, ktoré sú navrhnuté tak, aby zabezpečili ľahký a bezpečný prístup do budovy pre všetky osoby, vrátane tých s obmedzenou pohyblivosťou či inými fyzickými obmedzeniami.
Bezbariérový prístup: Podpora nezávislosti pre všetkých
Univerzálny prístup znamená zabezpečenie voľného a rovnakého prístupu pre všetkých ľudí bez ohľadu na ich stav, do všetkých priestorov, k všetkým službám a infraštruktúre. Podporovaním nezávislosti u seniorov a osôb s obmedzenou mobilitou môžeme zabezpečiť, že budú mať rovnaké príležitosti na plnohodnotný a autonómny život. Štáty, ktoré podpísali dohovor, sa zaviazali prijať potrebné opatrenia na zabezpečenie rovnakého prístupu do všetkých priestorov, infraštruktúr a služieb.
Typy zdvíhacích zariadení pre invalidné vozíky
Pre osoby na invalidnom vozíku existuje široká škála zdvíhacích zariadení, ktoré pomáhajú prekonávať architektonické bariéry. Každé riešenie má svoje špecifiká a je vhodné pre rôzne situácie.

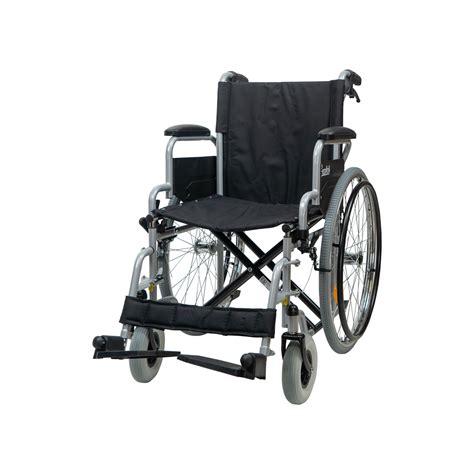

Výťahy pre invalidné vozíky
Výťahy a plošiny sú špeciálne navrhnuté tak, aby spĺňali potreby zdravotne postihnutých osôb vrátane zrakovo a sluchovo postihnutých. Výťahy pre invalidné vozíky sú priestrannejšie, aby umožnili ľahký nástup a manipuláciu s používateľmi invalidných vozíkov. Ovládacie prvky sú umiestnené nižšie ako pri štandardných výťahoch, čo uľahčuje ich používanie osobám s obmedzeným dosahom. Samozrejmosťou je aj tlačidlo na automatické otváranie (zatváranie) dverí, ktoré zabezpečuje maximálne pohodlie počas prepravy. Výťahy pre invalidov kombinujú inovačné technológie a ergonomický dizajn. Sú konštruované na zaistenie maximálnej bezpečnosti a komfortu, majú väčšiu plochu, nízkoprahové vstupy a špeciálne ovládacie prvky. Ich konštrukcia zohľadňuje rôzne typy vozíkov a mobilné potreby používateľov. Minimálne rozmery kabíny výťahu sú 1100 mm x 1400 mm, pričom dvere musia mať šírku minimálne 900 mm. Ovládací panel výťahu by mal byť umiestnený v maximálnej výške 1200 mm a byť čitateľný aj hmatom. Odporúča sa vpravo od tlačidiel ovládacieho panelu umiestniť hmatateľné symboly a vľavo umiestniť označenie v Braillovom slepeckom písme.
Domáce výťahy
Domáci výťah Aritco 4000 Compact je určený na prepravu imobilných osôb, ale je to vhodné riešenie pre všetky domácnosti. Maximálny zdvih tejto zvislej zdvíhacej plošiny je až 13 m s piatimi stanicami. Aritco 7000 je zdvíhacie zariadenie pre imobilné osoby, vozičkárov a invalidov, ale je vhodné aj ako domáci výťah na prekonávanie podlaží v rámci rodinných domov. Maximálny zdvih tejto zdvíhacej plošiny je až 12 m. Zvislá zdvíhacia plošina MB750 je výťah navrhnutý tak, aby bol čo najužší a zaberal minimum potrebného miesta. Vďaka tomu šetrí a zároveň aj vytvára čo najviac priestoru pre ostatných členov domácnosti.

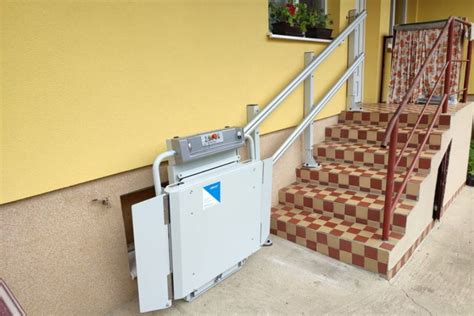

Schodiskové plošiny
Analógiou výťahov pre invalidné vozíky sú šikmé schodiskové plošiny. Budujú sa všade tam, kde je potrebné prekonať prekážku v podobe schodov a kde nie je možné vybudovať výťah z dôvodu obmedzeného priestoru. Šikmé plošiny sa vyznačujú jednoduchou a bezpečnou obsluhou, pri ktorej nie je potrebné, aby obsluhu sprevádzala ďalšia osoba. Pozostávajú z dvojitých vodiacich koľajníc a samotnej plošiny, pričom koľajnice môžu byť ukotvené k schodiskovým stupňom, k stene alebo k samostatným stĺpikom. Najčastejšie plošiny nájdete v interiéroch a exteriéroch rodinných či bytových domov. Nejedná sa o výťah, ale priamo o plošinu, ktorá prekonáva bariéru medzi dvoma poschodiami. Výhodou schodiskových plošín je rýchlosť montáže - obvykle ju namontujeme počas jedného dňa. Schodiskové plošiny sú navrhnuté s dôrazom na bezpečnosť a adaptabilitu. S vodiacimi koľajnicami prispôsobenými tvaru schodiska a výkonnými motormi zaisťujú hladký pohyb. Integrované bezpečnostné senzory a ergonomické ovládanie poskytujú maximálne pohodlie a zabezpečenie pre prepravovanú osobu. Schodisková plošina Logic pre imobilné osoby je moderné bezbariérové zariadenie vyznačujúce sa príjemným dizajnom, vďaka ktorému pôsobí na schodisku veľmi diskrétne a nenápadne. Šikmá schodisková plošina V6S je dôsledne premyslený model veľmi efektívnej a elegantnej plošiny, ktorá odstraňuje bariéry a prinavracia plnohodnotný život ľuďom so zníženou mobilitou. Schodisková plošina NEXT je inovácia novej generácie s tichým chodom a pohodlným používaním. Moderná koncepcia systému vodiacich líšt z nej robí jedinečnú schodiskovú plošinu. Schodisková plošina SLIM je jedinečný schodiskový výťah pre imobilné osoby pohybujúce sa na invalidnom vozíku po šikmej dráhe schodov. Schodisková plošina alebo schodiskový výťah V64 slúži pre imobilné osoby pohybujúce sa na invalidnom vozíku. Jedná sa o zdvíhacie zariadenie na prekonávanie priamych (jednoramenných) schodísk do maximálnej dráhy až 25 metrov. Plošina má minimálne rozmery 850 mm x 1400 mm, pričom vstupné dvere na plošinu musia mať šírku min. 900 mm. Ovládací panel je široký min. 900 mm.

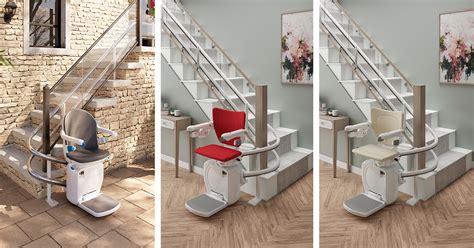

Stoličkové výťahy pre ZŤP
Stoličkový výťah alebo schodiskový výťah je zariadenie, ktoré umožňuje prekonávať výškové rozdiely, najmä schodiskové ramená. Je určený predovšetkým osobám so zachovanou schopnosťou chôdze, ktoré nie sú v každodennom živote odkázané na invalidný vozík, ale majú problém s chôdzou po schodisku. Stoličkové výťahy sú určené nielen do interiéru, ale aj do exteriéru. Vyrábajú sa presne na mieru schodiska. Pre väčší komfort jazdy sú sedačky vybavené spomalením do zákrut a následným zrýchlením na rovných úsekoch. Montáž stoličkového výťahu nevyžaduje žiadne stavebné úpravy schodiska. Koľajnica sa pripevní do jednotlivých schodiskových stupňov na stĺpiky. V hornej zastávke je možné sedačku vytočiť tak, aby ste mohli bezpečne vystúpiť. Stoličkové výťahy je možné nainštalovať na schodisko so sklonom až do 70°. Stoličkový výťah sa ovláda pomocou páčkového ovládača umiestneného v opierke rúk a v každej zastávke sú nainštalované ovládače na privolanie sedačky. Je tiež vybavený bezpečnostným pásom a tlačidlom pre núdzové zastavenie. Cena schodiskového výťahu je závislá od dispozície schodiska. Ak sa dokážete na stoličkový výťah posadiť a vzpriamene sedieť počas jeho používania, bude pre vás ideálnym pomocníkom. Ak to nezvládnete, stoličkový výťah pre vás nebude vhodným riešením. Ak chcete používať stoličkový výťah samostatne, musíte byť schopný bez pomoci nasadnúť a vysadnúť z invalidného vozíka a tiež sám nasadnúť a vysadnúť zo stoličkového výťahu. Stoličkové výťahy Stannah sú vyvinuté pre jednoduché a ľahké používanie. Stoličkový výťah Flow X bol navrhnutý na každodenný plynulý pohyb po schodisku a s nadštandardnou úrovňou pohodlia. Ide o najnovšiu generáciu schodiskového výťahu Flow 2. Pre úzke, strmé, alebo špirálovité schodisko je vhodný schodiskový výťah FreeLift. Ako jeden z mála rúrkovo zakrivených schodiskových výťahov na našom trhu, dokáže prekonať aj tie najstrmšie schody. Stoličkový výťah tohto modelu predstavuje novinku, nahrádza pôvodný model stoličkového výťahu Minivator 2000. Výťah na schody HandiCare 1100 je inovatívny stoličkový výťah s najužšou dostupnou koľajou na trhu. Jeho prevedenie v sebe ukrýva zmysel pre detail, štýlovosť a kompaktnosť. Stoličkový výťah Minivator 1000 je určený na prepravu imobilných po schodisku s priamou dráhou. M1000 je teda stoličkový výťah určený na prekonávanie priamych (jednoramenných) schodísk v interiéroch aj exteriéroch. Stoličkový výťah (schodisková sedačka) Acorn 180 je najflexibilnejší stoličkový výťah na trhu. Jeho prednosťou je montáž bez čakacej doby na akékoľvek schodisko. Schodiskový výťah Acorn 130 je jedným z najpokrokovejších a najobľúbenejších schodiskových výťahov na svete.

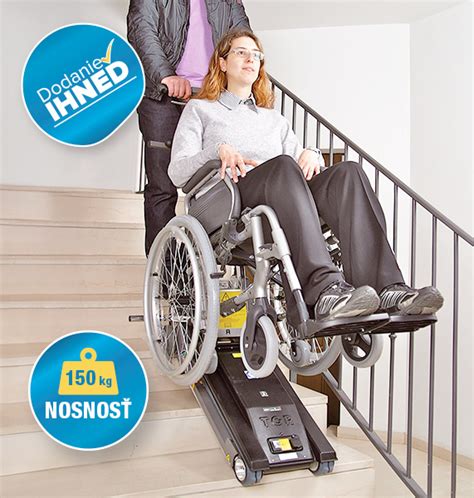

Schodolezy
Schodolez je riešenie, pokiaľ nie je možná inštalácia výťahu alebo plošiny. Jedná sa o prenosné zdvíhacie zariadenie, „prenosný výťah pre vozičkárov“. Nie je možné ho ovládať samostatne, iba za pomoci asistenta, no dokáže zabezpečiť bezbariérovosť pre viacposchodové budovy. Vzhľadom k tomu, že schodolez môže slúžiť naraz na viacerých schodiskách, je to cenovo najdostupnejšie riešenie. Schodolez sa ľahko nakladá do vozidla. Pásový schodolez je kompatibilný takmer s každým vozíkom dostupným na trhu. Pásový schodolez n959 presúva po schodoch aj osoby na elektrickom vozíku. Pre atypické schodiská sa používa kolieskový schodolez, ktorý dokáže presúvať osobu na vozíku, alebo sedátku po akomkoľvek schodisku. Schodolez je zariadenie, určené na prepravu imobilných a telesne postihnutých osôb po schodisku na invalidnom vozíku alebo detskom kočíku. Pásový schodolez T09-Roby je najpredávanejší schodolez na Slovensku vďaka jeho úžasne jednoduchej obsluhe a plynulej jazde. Schodolez T09 je ľahký a jeho rozmery zaručujú, že vojde aj do stiesnených priestorov a na úzke schody. Kolieskový schodolez LG 2020 je ideálna pomôcka pre imobilných pacientov a seniorov, ktorí sú odkázaní na pomoc druhých pri presune po dome, alebo verejných priestranstvách. Zaručenú spoľahlivosť pásového schodolezu LG 2004 garantujú premyslené inovácie do najmenších detailov, ktoré pre vás pripravil popredný taliansky výrobca pomôcok pre imobilných ANTANO Group. V širokej ponuke bezbariérových pomôcok nájdete aj pásový schodolez, ktorý je vybavený a dodávaný vo verzii so špeciálne upraveným kormidlom pre uchytenie a presun invalidných kočíkov. Tento typ schodolezu je dostupný vo viacerých verziách. Pásový schodolez Jolly je skvelým pomocníkom na prekonávanie schodov - či už v domácnosti, v bytovom dome, verejných inštitúciách a pod. Používať ho môžete na priamych schodiskách v interiéri, ako aj exteriéri.
Stropné zdviháky
Stropný zdvihák je zariadenie, bez ktorého si tí, ktorí ho už majú, nevedia predstaviť funkčnú domácnosť. Stropný zdvihák - stropné zdvíhacie zariadenie je špeciálne vyvinuté pre pomoc v domácnosti. Zaisťuje jednoduché polohovanie, presun z postele, rýchly pohyb po celom byte, presun z vozíka do kresla, bezpečné kúpanie. Je to tá najlepšia pomoc, ktorú hendikepovaní ocenia pre svoj každodenný život. Pokiaľ je pomoc potrebná, vďaka stropnému zdviháku je jednoduchá a nevyžaduje si žiadnu fyzickú námahu. Stropný zdvihák uľahčuje presun, ale zároveň slúži aj pre domácu rehabilitáciu, fyzioterapiu, nácvik chôdze a vertikalizáciu. Presun z postele do vedľajšej izby, na vozík je vďaka stropnému zdviháku veľmi jednoduché. Stropný zdvihák môže byť namontovaný v jednej miestnosti, najčastejšie spálňa alebo kúpeľňa, alebo vo viacerých miestnostiach. Stropný zdvihák Human Care slúži okrem funkcie prekonávania architektonických bariér a prepravy imobilnej osoby aj na rehabilitáciu, nácvik chôdze pacientov a vertikalizáciu. Stropný zdvihák ERGOLET je moderné zdvíhacie zariadenie, ktoré je určené na zdvíhanie, presun a prepravu imobilných osôb. Jeho využitie je tiež nenahraditeľné aj pri rehabilitácii a nácviku chôdze.
Nájazdové rampy
Nájazdové rampy sú vhodné pre prekonávanie menších výškových rozdielov. Pokiaľ rampa nie je dlhšia ako 3 metre, rampa môže mať sklon v pomere strán aspoň 1:8 (12,5%). Pokiaľ je rampa dlhšia ako 3 metre, rampa môže mať sklon v pomere strán aspoň 1:12 (8,3%). Za optimálny je považovaný sklon rampy pri pomere strán 1:20. Tento pomer je v praxi problematické dosiahnuť vzhľadom k narastajúcej ploche rampy pri vyšších bariérach. Pri šikmej dĺžke rampy väčšej ako 9 metrov, musí byť rampa vybavená medzipodestou dlhou aspoň 2 metre. Na začiatku a na konci rampy musí byť voľná manipulačná plocha aspoň 1500 mm x 1500 mm. Minimálna šírka rampy je stanovená na 1300 mm pri priamej rampe. Povrch rampy musí byť protišmykový a odvodnený. Musí mať zábradlie na oboch stranách (výška 900 mm a 750 mm pre osoby malého vzrastu), vodiace zábradlie vo výške 300 mm a zarážku vo výške 100 mm pre slepeckú palicu. Prenosné rampy: Teleskopické rampy sú vhodné na prekonanie maximálne 30 cm prevýšenia a uhol sklonu by nemal prekročiť 8°.
Legislatívny rámec a technické normy
Sociálne služby v Slovenskej republike upravuje zákon č. 448/2008 Z. z. o sociálnych službách. Tento zákon definuje sociálnu službu ako odbornú, obslužnú alebo ďalšiu činnosť, prípadne súbor týchto činností, zameraných na prevenciu, riešenie alebo zmiernenie nepriaznivej sociálnej situácie fyzickej osoby, rodiny alebo komunity. Cieľom je zachovať, obnoviť alebo rozvíjať schopnosť viesť samostatný život a podporovať začlenenie do spoločnosti, zabezpečiť nevyhnutné podmienky na uspokojovanie základných životných potrieb a riešiť krízové sociálne situácie. Nepriaznivá sociálna situácia je definovaná ako ohrozenie fyzickej osoby sociálnym vylúčením alebo obmedzenie jej schopnosti spoločensky sa začleniť a samostatne riešiť svoje problémy. Dôvodom môže byť nezabezpečenie nevyhnutných podmienok na uspokojovanie základných životných potrieb, životné návyky, závislosť od návykových látok, zdravotné postihnutie, dosiahnutie dôchodkového veku, výkon opatrovania osoby s ťažkým zdravotným postihnutím, ohrozenie správaním iných osôb, zotrvávanie v priestorovo segregovanej lokalite s koncentrovanou chudobou alebo strata bývania.
Technické normy a požiadavky na bezbariérový prístup
Bezbariérový prístup v budovách určuje norma STN EN 81-70:2021 +A1:2022 (výťahy) a STN EN 115-1:2017 (eskalátory). Projektanti a zhotovitelia implementujú aktuálne normy: STN EN 81-70:2021 +A1:2022 a STN EN 115-1:2017. Tieto rámce stanovujú parametre výťahových kabín, dverí výťahu, eskalátorov a ich bezpečnostných prvkov. Architekti navrhujú univerzálne prístupné prostredie, pretože to zvyšuje atraktivitu budov a zabezpečuje komfort všetkým skupinám. Projektant dimenzuje výťah podľa STN EN 81-70:2021 +A1:2022 (Európska, norma). Toto umožňuje užívanie osobám na vozíku a osobám s pohybovými pomôckami. Zhotoviteľ inštaluje eskalátory podľa rámca STN EN 115-1:2017 (Európska, norma), ktorý definuje sklon do 30° pre väčšinu typov, a až 35° výnimočne pre výšky do 6 metrov. Cenové a technické normy pre výťahy a eskalátory sprístupňuje CEN/TC 10 pod vedením AFNOR (Francúzsko). EN 81-70:2021+A1:2022 nadväzuje na smernicu 2014/33/EU o výťahoch a zlepšuje bezbariérový prístup. EN 115-1:2017 definuje bezpečnú prevádzku eskalátorov. Norma požaduje nastaviteľné zdržanie 2-20 s, s odporúčaným minimom 6 s pre osoby so zníženou mobilitou.
Tabuľka prehľadu - výťahy vs. eskalátory
Tabuľka sumarizuje technické parametre podľa noriem STN EN 81-70 a STN EN 115-1. Tabuľka uvádza odporúčané technické parametre výťahov a eskalátorov podľa aktuálnych noriem. Normy STN EN 81-70:2021 +A1:2022 a STN EN 115-1:2017 určujú základné parametre, ktoré musia výťahy a eskalátory spĺňať. Tabuľka rozširuje tieto rámce o odporúčané hodnoty, ktoré projektantom uľahčujú rozhodovanie. Zahŕňa nielen rozmery kabín a dverí, ale aj optimálne rýchlosti pohybu, čas otvárania dverí (dwell time), osvetlenie a odporúčané intervaly údržby. Tým poskytuje ucelený prehľad, ktorý spája bezpečnostné, prevádzkové a užívateľské požiadavky.
| Parameter | Výťah - typ 2 (novostavba) | Eskalátor - verejná budova |
|---|---|---|
| Rozmery kabíny/dverí | 1100 × 1400 mm / 900 mm | stupeň 1000 mm |
| Maximálny sklon | - | 30° (35° do 6 m výšky) |
| Rýchlosť | 1,0 m/s | 0,5-0,75 m/s |
| Door dwell (čas otvorenia) | 6-10 s | - |
| Osvetlenie | ≥ 100 lx | ≥ 150 lx pri nástupe |
| Interval údržby | každých 12 mesiacov | každých 6 mesiacov |
Konkrétne požiadavky na prístupnosť v budovách (vybrané body z Prílohy k vyhláške č. 532/2002 Z.)
- Chodník musí byť široký najmenej 1300 mm a môže mať pozdĺžny sklon najviac 1:12 a priečny sklon najviac 1:50.
- Komunikácia pre peších musí byť zabezpečená dôsledne dodržanou vodiacou líniou pre zrakovo postihnutú osobu. Prirodzenou vodiacou líniou je styková línia steny domu s rovinou chodníka, obrubník pešej komunikácie na rozhraní s trávnikom alebo rozhranie dvoch výrazne hmatovo odlišných štruktúr.
- V mieste, kde nie je prirodzená vodiaca línia a prechodová vzdialenosť medzi dvoma orientačnými bodmi je väčšia ako 8000 mm, musí sa vytvoriť umelá vodiaca línia pásom špeciálnej dlažby v exteriéri širokým 400 mm a v interiéri 300 mm s povrchovou štruktúrou pozdĺžneho charakteru.
- Šírka priechodu musí byť najmenej 1300 mm. Každý priechod musí zabezpečovať plynulý prechod z pešej plochy na komunikáciu so sklonom maximálne 1:8, so zvislým prevýšením najviac 20 mm. Po celej dĺžke zníženého obrubníka smerom do chodníka sa umiestni varovný pás so šírkou 400 mm.
- Priechod vybavený priechodovou signalizáciou musí byť vybavený aj zvukovou signalizáciou.
- Nástupište hromadnej dopravy musí byť označené farebne kontrastným varovným pásom s charakteristickou povrchovou štruktúrou, napríklad ihlanovitými výstupkami vysokými 3 - 5 mm. Varovný pás musí byť vnímateľný zvyškom zraku, nášľapom a slepeckou palicou. Na nástupišti autobusovej a električkovej dopravy varovný pás so šírkou 400 mm je vo vzdialenosti 500 mm od hrany nástupišťa.
- Pred vstupom do stavby musí byť vodorovná plocha najmenej 1500 mm x 1500 mm, ak sa dvere otvárajú smerom dnu alebo sú posuvné. Pri otváraní dverí smerom von musí byť táto plocha široká najmenej 1500 mm a dlhá 1500 mm + šírka dverného krídla. Vstupné dvere musia umožňovať otvorenie najmenej na šírku 900 mm.
- Šírka výťahovej kabíny musí byť najmenej 1100 mm. Ovládacie zariadenie musí byť čitateľné aj hmatom. Odporúča sa vpravo od tlačidiel ovládacieho panelu umiestniť hmatateľné symboly a vľavo umiestniť označenie v Braillovom slepeckom písme. Hmatateľné označenie sa nemôže umiestniť na tlačidle ovládacieho panelu. Chodbový privolávač výťahu musí byť umiestnený vo výške 900 mm až 1200 mm.
- Okno v obytnej miestnosti musí byť otváracie. Otvárací a ovládací mechanizmus okna musí byť vzdialený od podlahy najmenej 900 mm a najviac 1200 mm. Okno a presklená stena s parapetom nižším ako 500 mm musia mať spodnú časť do výšky 400 mm chránenú ochranným plechom, mriežkou alebo iným podobným spôsobom. Vo výške 1400 mm až 1600 mm musia mať výrazný pás so šírkou najmenej 50 mm alebo pruh zo značiek s rozmermi 50 mm x 50 mm, vzdialenými od seba najviac 150 mm, zreteľne viditeľný oproti pozadiu.
- V dome s bytmi osobitného určenia a v inej stavbe na bývanie určenej na užívanie osobou na vozíku musia mať dvere šírku najmenej 900 mm a musia byť vybavené z obidvoch strán šikmými držadlami.
- Výška hornej hrany záchodovej misy meraná od podlahy musí byť 500 mm. Po oboch stranách záchodovej misy musia byť sklopné opierky držadla vo vzájomnej vzdialenosti 600 mm a vo výške 780 mm nad podlahou. Splachovacie zariadenie musí byť umiestnené v dosahu zo záchodovej misy vo výške najviac 1200 mm nad podlahou.
