Príruby sú neoddeliteľnou súčasťou potrubných systémov v rôznych odvetviach priemyslu. Slúžia na spoľahlivé a bezpečné spájanie potrubí, armatúr, ventilov a ďalších komponentov. Norma PN (Pressure Nominale) je európsky štandard, ktorý definuje triedy menovitého tlaku pre príruby a iné potrubné komponenty. Tento článok poskytuje komplexný prehľad o typoch prírub podľa normy PN, ich charakteristikách, aplikáciách a dôležitosti dodržiavania noriem.
Úvod do prírub a noriem PN
Príruby, tiež známe ako prírubové dosky alebo prírubové kotúče, sú diskové alebo kruhové komponenty, ktoré sa pripájajú k potrubiam pomocou zvárania, skrutkovania alebo iných metód. Umožňujú demontáž potrubného systému pre údržbu, kontrolu alebo modifikácie. Prírubové spoje alebo prírubové spoje označujú kombináciu prírub, tesnení a skrutiek, ktoré sú vzájomne prepojené, aby vytvorili odnímateľný a utesniteľný spoj. Príruby majú otvory pre skrutky, ktoré tesne spájajú dve príruby, zatiaľ čo tesnenia umiestnené medzi nimi poskytujú účinný tesniaci mechanizmus.
Norma PN je dôležitá, pretože zabezpečuje kompatibilitu a zameniteľnosť prírub od rôznych výrobcov. Symbol PN a za ním nasledujúce číslo, napr. PN16, označujú triedu menovitého tlaku príruby. To znamená maximálny tlak v baroch, ktorý môže príruba bezpečne znášať pri teplote +20°C. Bežne sa používajú príruby PN10, PN16, PN25 a PN40. Normálne skóre sú: PN6, PN10, PN16, PN25, PN40, PN64, PN100.

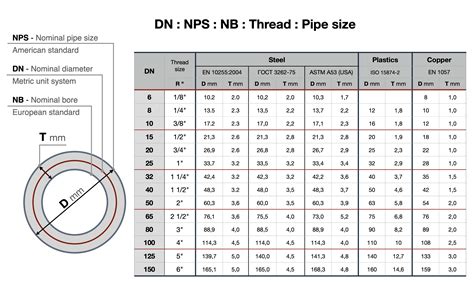

Okrem PN, medzinárodné normy pre príruby ako ISO 7005-1 alebo DIN EN 2501, PN10, PN16, PN25 a séria PN40 špecifikujú tlakové triedy a metrické rozmery prírub pomocou metrického meracieho systému. DN je "Nominálny priemer" pre príruby norma označujúca veľkosť príruby so zodpovedajúcim priemerom kružnice skrutiek. DN nie je meraním veľkosti príruby, ale priemyselným štandardom na zabezpečenie jednotnosti a kompatibility medzi výrobcami. Systém DN sa bežne používa pre príruby vyrábané podľa BS EN 1092, európska norma, ktorá špecifikuje požiadavky na kruhové oceľové príruby, ktoré možno použiť pre aplikácie s nízkou a vysokou teplotou a tlakom. DN je v súlade s EN ISO 6708 a musí nasledovať bezrozmerné číslo ekvivalentné skutočnému vnútornému priemeru v milimetroch.
Typy prírub podľa konštrukcie
Existuje niekoľko typov prírub, ktoré sa líšia konštrukciou a použitím:
- Príruby krkové privarovacie (WN - Weld Neck): Vyznačujú sa dlhým kužeľovitým "krkom", ktorý sa privarí k potrubiu. Tento typ príruby poskytuje vynikajúcu pevnosť a odolnosť voči tlaku a je vhodný pre náročné aplikácie.
- Príruby ploché (SO - Slip-On): Nasúvajú sa na potrubie a zvárajú sa z oboch strán. Sú jednoduchšie na inštaláciu ako krkové príruby, ale majú nižšiu pevnosť.
- Príruby závitové (Threaded): Majú vnútorný závit, ktorý umožňuje ich naskrutkovanie na potrubie so zodpovedajúcim vonkajším závitom. Používajú sa v nízkotlakových aplikáciách, kde nie je možné zváranie.
- Príruby točivé (Lap Joint): Skladajú sa z dvoch častí: nákružku, ktorý sa privarí k potrubiu, a voľnej príruby, ktorá sa otáča okolo nákružku. Tento typ príruby uľahčuje montáž a vyrovnávanie potrubia.
- Príruby zaslepovacie (Blind): Používajú sa na uzavretie konca potrubia alebo otvoru v nádobe. Nemajú otvor pre potrubie a sú prichytené skrutkami.
Materiály prírub
Príruby sa vyrábajú z rôznych materiálov, v závislosti od aplikácie a prevádzkových podmienok:
- Uhlíková oceľ: Používa sa pre všeobecné aplikácie, kde nie je potrebná vysoká odolnosť voči korózii.
- Nerezová oceľ (AISI 304, AISI 316): Poskytuje vynikajúcu odolnosť voči korózii a je vhodná pre potravinársky, chemický a farmaceutický priemysel.
- Zliatiny hliníka: Používajú sa pre aplikácie, kde je dôležitá nízka hmotnosť.
- Tvárna liatina a šedá liatina: Využívajú sa vo vodárenských, kanalizačných a priemyselných systémoch.
Rozmery a vŕtanie prírub podľa EN 1092-2
Správne vŕtanie prírub je kritické pre zabezpečenie kompatibility, spoľahlivého spojenia a tesnosti v potrubných systémoch. Norma EN 1092-2 definuje presné rozmery a usporiadanie dier (otvorov pre skrutky) na prírubách z tvárnej liatiny a šedej liatiny. Norma stanovuje počet, veľkosť a rozstup dier pre skrutky podľa svetlosti DN (menovitý priemer) a nominálneho tlaku PN. Prečo dodržiavať normu EN 1092-2?
- Zabezpečuje kompatibilitu medzi rôznymi komponentmi potrubia (ventily, poklopy, spojky).
- Uľahčuje montáž v teréne.
- Minimalizuje riziko netesnosti alebo nesprávneho spojenia.
- Stanovuje počet, veľkosť a rozstup dier pre skrutky podľa svetlosti DN a nominálneho tlaku PN.
Pri výrobe alebo kontrole prírub je dôležité dbať nielen na správny počet a veľkosť dier, ale aj na presné dodržanie rozteče otvorov, čo je vzdialenosť medzi stredmi dier v kruhovom rozložení. Tieto rozmery sú kritické pri montáži viacerých prvkov do jedného systému. Upozornenie: Uvedené hodnoty sú orientačné. Odporúčame vždy overiť v plnej norme EN 1092-2 alebo v technickom liste výrobcu.
Aktuálne v politike
Prírubové spoje a ich konštrukcia
Prírubové spoje sú súosové, protiľahlé príruby spojené najmenej štyrmi skrutkami. Medzi nimi je umiestnená tesniaca podložka. Spoje bez nej, t. j. spoje priamo s prírubou, sú tiež oveľa zriedkavejšie, ale vyskytujú sa. Sú to rozpojiteľné spoje, preto sú dôležitou súčasťou pri konštrukcii rôznych typov inštalácií alebo tlakových zariadení. Ich správny výber je zárukou bezpečnosti a správnej, dlhodobej prevádzky. Z tohto dôvodu montáž a dohľad nad prírubovými spojmi vykonávajú kvalifikovaní odborníci.
Každý prírubový spoj sa skladá z:
- dve oceľové príruby,
- plomby,
- spojovacie skrutky a matice.
Prírubové spoje sa môžu vzhľadom na použitie líšiť veľkosťou jednotlivých komponentov, ich typom alebo technickými parametrami materiálov, z ktorých sú vyrobené.
Normy pre prírubové spoje
Prírubové spoje používané v priemysle sa vyrábajú podľa príslušných noriem. Tieto normy stanovujú v spojoch: typy, parametre, typy tesniacich povrchov, triedu ocele, z ktorej sú vyrobené, prípustný tlak pri určitej teplote.
- Európske normy "Príruby PN": Vyrábané v súlade s normou EN 1092-1. Označujú sa symbolom PN, za ktorým nasleduje číslo. To označuje menovitú tlakovú triedu príslušnej príruby (typový rad). V prípade PN16 to teda znamená tlak 16 barov pri teplote +20 °C. Príruby PN10, PN16, PN25 a PN40 sa používajú v kombinácii s flexibilnými hadicami.
- Americké normy "ASA goliere": Vyrábané podľa normy ASME (NASI) B16.5. Majú iné rozmery ako príruby PN a nie sú s nimi zameniteľné. Najčastejšie používané príruby sú ASA150 (zodpovedá PN20) a ASA300 (zodpovedá PN50).
Výhody prírubových spojov
Používanie prírubových spojov vo vodovodných a iných sieťach má mnoho výhod. Patria medzi ne:
- Vysoká tesnosť spojenia: Záruka kvality je zabezpečená použitím prírub a tesnení pri profesionálne vykonanej inštalácii.
- Tuhosť: Dlhá životnosť je zabezpečená vynikajúcim výberom komponentov, ich kvalitou a typom. To chráni konštrukciu pred možným mechanickým poškodením.
- Odpojenie: Použitie prírubových spojovacích skrutiek umožňuje rýchlu demontáž prírub. To umožňuje rýchlu opravu v prípade poruchy.
- Rozšíriteľnosť siete: Prírubové prípojky umožňujú rozšírenie siete bez potreby napríklad rezania potrubia.
Aplikácie prírub podľa normy PN
Príruby podľa normy PN sa používajú v širokom spektre aplikácií, vrátane:
- Potrubné systémy: Spájanie potrubí v chemickom, petrochemickom, potravinárskom a inom priemysle.
- Vodárenské a kanalizačné systémy: Spájanie potrubí a armatúr pre rozvod vody a odvádzanie odpadových vôd.
- Energetika: Spájanie potrubí v elektrárňach a teplárňach.
- Strojárstvo: Spájanie komponentov strojov a zariadení.
- Vykurovanie, ventilácia a klimatizácia (HVAC): Spájanie potrubí pre rozvod tepla a chladu.
Výber správnej príruby
Výber správnej príruby závisí od niekoľkých faktorov, ako napríklad:
- Prevádzkový tlak a teplota: Určujú triedu menovitého tlaku PN a materiál príruby.
- Médium: Určuje materiál príruby a tesnenia, ktoré musia byť odolné voči korózii a chemickým účinkom média.
- Priemer potrubia (DN): Určuje veľkosť príruby.
- Typ pripojenia: Určuje typ príruby (krková, plochá, závitová atď.).
- Normy a predpisy: Určujú, ktoré normy musia príruby spĺňať.
Dôležitosť dodržiavania noriem
Dodržiavanie noriem, ako je norma PN a EN 1092, je nevyhnutné pre zabezpečenie bezpečnosti, spoľahlivosti a efektívnosti potrubných systémov. Príruby sú rozhodujúce komponenty na pripojenie potrubí a ventilov v priemyselných aplikáciách. Nie všetky príruby sú však rovnaké a dodávajú sa v rôznych tvaroch a veľkostiach, aby vyhovovali rôznym požiadavkám. Klasifikácia prírub je založená na niekoľkých faktoroch: tvar, veľkosť, tlaková trieda a typ materiálu, ako sú typy uhlíkovej ocele a legovanej ocele, ktoré sa bežne používajú v priemyselných aplikáciách. Príruby sú tiež klasifikované väčšinou na základe ich mechanických vlastností, ako je odolnosť voči korózii a iným environmentálnym faktorom.
Spoločnosť IVAR CS spol. s r.o. ponúka široký sortiment prírub a potrubného príslušenstva, ktoré spĺňajú prísne požiadavky medzinárodných štandardov ISO 9001, európskych noriem a Zákona č.22/97 Sb. Tubes International dodáva prírubové spojky vyrobené podľa špecifikácie zákazníka z rôznych materiálov.
