Staviate dom, rekonštruujete firemné priestory alebo riešite novú elektrickú prípojku? Pravdepodobne ste narazili na pojem „Protokol o určení vonkajších vplyvov“ (PVP). Mnohí investori ho mylne považujú za zbytočnú byrokraciu. V skutočnosti je to však najdôležitejší vstupný dokument, bez ktorého nemôže vzniknúť bezpečný projekt a následne ani platná revízia.
V BM Elektro sa často stretávame s otázkou: „Nestačí, keď elektrikár povie, že tam dáme vodotesnú zásuvku?“ Nestačí. Poďme sa spolu pozrieť na to, prečo je tento dokument „rodným listom“ vašej elektroinštalácie a ako vás chráni pred požiarom či úrazom.
Čo je Protokol o určení vonkajších vplyvov (PVP)?
Protokol o určení vonkajších vplyvov (PVV) je dokument, ktorý určuje prostredie, v ktorom sa elektrické zariadenia budú používať. Jednoducho povedané, tento protokol definuje prostredie, v ktorom bude elektroinštalácia fungovať. Elektrické zariadenia sa správajú inak v suchej obývačke, inak v práčovni plnej pary a úplne inak v drevárskej dielni plnej dreveného prachu. Cieľom je identifikovať a zhodnotiť všetky faktory, ktoré môžu negatívne ovplyvniť ich funkčnosť a bezpečnosť.
Tento protokol je vždy súčasťou projektovej dokumentácie elektroinštalácie. Podľa normy STN 33 2000-5-51 (a súvisiacich noriem STN 33 2000) musíme presne definovať všetky riziká prostredia. Na základe tohto protokolu potom projektant navrhne správne krytie (IP), typ káblov a ochranné opatrenia.
Upozornenie z praxe: Bez tohto protokolu revízny technik nesmie vykonať východiskovú revíziu elektroinštalácie. Je to súčasť dokumentácie skutočného vyhotovenia (DSV).
Prečo je protokol dôležitý?
Protokol o určení vonkajších vplyvov nie je len formálna povinnosť. Je to poistka, že vaša elektroinštalácia zvládne podmienky, ktorým bude vystavená dlhé roky. Tento dokument chráni nielen technické zariadenia, ale aj ľudí, ktorí s nimi pracujú.
Význam protokolu o určení vonkajších vplyvov možno zhrnúť do dvoch hlavných bodov:
- Bezpečnosť: Protokol znižuje riziko poškodenia inštalácií a tým aj riziko úrazov elektrickým prúdom, požiarov a iných nebezpečných situácií.
- Súlad s predpismi: Zabezpečuje dodržiavanie zákonných požiadaviek a noriem, čím sa predchádza právnym problémom a sankciám. V prípade poistnej udalosti (požiar) poisťovňa ako prvé žiada revíziu a tento protokol.
Revízia elektroinštalácie časte chyby...

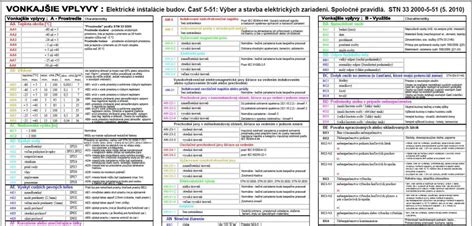

Ako čítať „kódy“ v protokole?
Vonkajšie vplyvy sa označujú dvoma písmenami a číslicou (napríklad AA5, AD2). Nebojte sa, nie je to šifrovanie pre NASA.
- Prvé písmeno (Kategória):
- A = Prostredie (teplota, voda, prach)
- B = Využitie (kto tam bude? Laici, deti, invalidi?)
- C = Konštrukcia budovy (z čoho je budova postavená?)
- Druhé písmeno (Povaha vplyvu): Napríklad pri A (prostredie):
- A = teplota
- D = voda
- E = cudzie telesá/prach
- Číslica (Intenzita): Čím vyššie číslo, tým agresívnejšie prostredie.
Príklad z reálneho života: Voda a elektrina
Predstavte si kúpeľňu. Pre projektanta je kľúčové vedieť, či tam bude len vlhko, alebo či tam bude striekať voda.
- Vplyv AD1: Zanedbateľný výskyt vody (bežná izba). Stačí krytie IP20.
- Vplyv AD4: Striekajúca voda (okolie sprchy). Tu už musíme použiť prvky s krytím minimálne IP44 alebo vyšším, aby sme zabránili skratu a úrazu.
Matematicky sa požiadavka na krytie IP (Ingress Protection) odvíja priamo od určeného vonkajšieho vplyvu. Ak máme vplyv prachu AE, musíme zvoliť prvú číslicu kódu IP tak, aby IP ≥ 5X (ochrana pred prachom).
Kto protokol vypracováva a kedy?
Protokol vypracúva odborná komisia, nie jednotlivec. Toto je najväčší mýtus. Protokol neurčuje „jeden elektrikár pri pive“. Musí ho vypracovať odborná komisia a vypracúva ho osoba s príslušnou odbornou spôsobilosťou podľa vyhlášky č. 508/2009 Z.
Zloženie komisie zvyčajne tvorí:
- Hlavný inžinier projektu / Projektant elektro (napr. špecialista projektant).
- Investor / Prevádzkovateľ (vy, ako ten, kto pozná účel a využitie objektu).
- Špecialista požiarnej ochrany (ak ide o zložitejšie objekty).
- Technológ (pri výrobných halách).
Odporúča sa, aby vonkajšie vplyvy posudzovala odborná komisia zložená z kvalifikovaných pracovníkov, ktorú vedie predseda a vypracovaný protokol podpisuje. Osobitnú pozornosť treba venovať voľbe predsedu komisie na určovanie vonkajších vplyvov. Odporúča sa, aby to bola osoba, ktorá najkomplexnejšie pozná problematiku danej prevádzky a technológie, charakteristiky prostredia, zariadení objektu a pod., čo nemusí byť vždy elektrotechnik.
Kedy musím mať vypracovaný protokol?
Protokol musí byť vypracovaný pred začatím projektovania elektroinštalácie. Slúži ako zadanie pre projektanta, aby vedel, aké materiály použiť. Bez neho projektant „varí z vody“.
Pri nových projektovaných zariadeniach za určenie vonkajších vplyvov zodpovedá hlavný inžinier projektu v spolupráci so zadávateľom projektu. Pri už prevádzkovaných zariadeniach je to prevádzkovateľ objektu.
Ak sa vykoná zmena určenia alebo iná zmena ovplyvňujúca podmienky prostredia v už prevádzkovaných objektoch, prevádzkovateľ v spolupráci s projektantom musí protokol aktualizovať. Pri zmene technológie, zmene zariadení, zmene používaných alebo spracúvaných látok a pod. sa musí vykonať kontrola a posúdenie, či elektrické zariadenia a ich inštalácia vyhovujú zmeneným podmienkam.
Podklady pre určenie vonkajších vplyvov
Na správne určenie vonkajších vplyvov je potrebné zohľadniť technické vybavenie, výrobný proces a použité látky. Medzi hlavné podklady patria:
- fyzikálne, požiarno-technické, chemické a biologické vlastnosti prítomných materiálov a látok,
- informácie o množstve vznikajúceho odpadu, škodlivín, exhalácií a o spôsobe ich likvidácie,
- informácie o technológii prevádzky,
- celkové usporiadanie zariadení a riešenie priestoru (odstupy zariadení, vetranie a pod.),
- druh vlastností predmetov umiestnených v okolí elektrických zariadení,
- obhliadka zariadenia,
- bezpečnostno-technické a prevádzkové predpisy,
- platné právne a technické predpisy, resp. normy STN, EN, ….
Mýty vs. Fakty o vonkajších vplyvoch
Je dôležité rozlíšiť medzi všeobecnými predstavami a skutočnosťou týkajúcou sa protokolu o určení vonkajších vplyvov.
| Mýtus | Fakt |
|---|---|
| „Je to len papier pre úrady.“ | Je to základný bezpečnostný dokument. V prípade poistnej udalosti (požiar) poisťovňa ako prvé žiada revíziu a tento protokol. |
| „Pri rekonštrukcii bytu to netreba.“ | Omyl. Aj pri rekonštrukcii sa menia podmienky (napr. sadrokartónové podhľady, nové spotrebiče) a protokol je nutný pre novú revíziu. |
| „Všade dáme ‚normálne‘ prostredie.“ | To je nebezpečné zjednodušenie. Drevenica má iné riziko požiaru (CA2) ako murovaný dom (CA1). |
Revízia elektroinštalácie časte chyby...
Hlavné časti protokolu
Protokol o určení vonkajších vplyvov sa skladá z niekoľkých kľúčových častí:
- Identifikácia prostredia: Táto časť zahŕňa dôkladné hodnotenie prostredia, v ktorom sa elektrické zariadenia nachádzajú. Posudzujú sa faktory ako teplota, vlhkosť, prašnosť, prítomnosť korozívnych látok a mechanické namáhanie.
- Dokumentácia: Detailný záznam všetkých identifikovaných vplyvov a navrhnutých ochranných opatrení. Dokumentácia by mala byť jasná, prehľadná a ľahko zrozumiteľná.
- Kontrola a revízia: Protokol by mal byť pravidelne aktualizovaný a kontrolovaný, aby sa zabezpečilo, že je vždy aktuálny a relevantný. Revízie by mali zohľadňovať zmeny v prostredí, technologický pokrok a nové poznatky v oblasti bezpečnosti elektroinštalácií.
Kategorizácia vonkajších vplyvov a elektrických zariadení
Pre presné stanovenie vonkajších vplyvov je potrebné zohľadniť technické vybavenie, výrobný proces a použité látky. Vonkajšie vplyvy sa určujú vo všetkých priestoroch, kde sú umiestnené alebo kde sa používajú elektrické zariadenia, elektrická inštalácia a kde sa z hľadiska vonkajších vplyvov musí riešiť ochrana pred nebezpečnými účinkami statickej elektriny alebo pred statickými a atmosférickými výbojmi (bleskom). Pri posudzovaní vonkajších vplyvov sa hodnotia možné vplyvy, ktoré pôsobia na elektrické zariadenie pri obvyklých (normálnych) prevádzkových stavoch.
Definícia OBVYKLÝ PREVÁDZKOVÝ STAV:
Stav, v ktorom má technologické zariadenie predpokladanú tesnosť pri dodržiavaní technologického režimu, pracovných a prevádzkových predpisov a predpísaného vetrania.
Rozdelenie elektrických technických zariadení
Elektrické technické zariadenia sa rozdeľujú do skupín A, B a C, podľa toho, či je potrebné vykonávať nielen klasické revízie elektro, ale aj úradné skúšky.

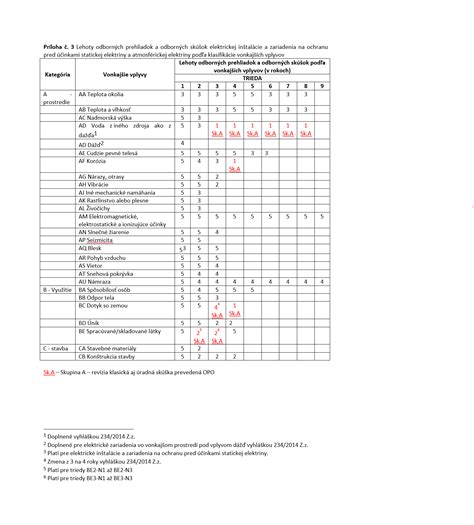

Lehoty odborných prehliadok podľa vonkajších vplyvov
Zaradenie do jednotlivých vonkajších vplyvov má priamy vplyv na periódu vykonávania revízií elektrických zariadení. Prostredia s vyšším rizikom vyžadujú častejšie revízie.

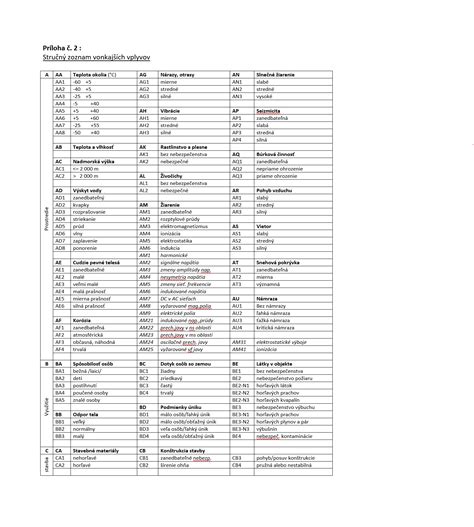

Stručný zoznam vonkajších vplyvov
Existuje rozsiahly zoznam vonkajších vplyvov, ktoré je potrebné zohľadniť pri vypracovaní protokolu. Každý vplyv má svoj význam a potenciálny dopad na elektrické zariadenia.
Podrobné vonkajšie vplyvy
Rôzne vonkajšie vplyvy, ako sú klimatické podmienky, prítomnosť vody, prachu, chemických látok, biologických činiteľov, mechanické namáhanie, vibrácie, žiarenie a ďalšie, môžu predstavovať riziká pre elektrické zariadenia.
Klimatické podmienky
Teplota, vlhkosť, slnečné žiarenie a vietor môžu ovplyvniť životnosť a funkčnosť elektrických zariadení. Extrémne teploty môžu spôsobiť prehriatie alebo zamrznutie komponentov, vlhkosť môže viesť ku korózii a skratom, slnečné žiarenie môže poškodiť izoláciu a vietor môže zanášať zariadenia prachom a nečistotami.
Prítomnosť vody
Voda je jedným z najväčších nepriateľov elektroinštalácií. Môže spôsobiť skraty, koróziu a poškodenie izolácie. Dôležité je zabezpečiť, aby boli elektrické zariadenia chránené pred vniknutím vody, napríklad pomocou vhodného krytia (IP kód).
Prítomnosť prachu
Prach môže zanášať elektrické zariadenia, znižovať ich účinnosť a spôsobovať prehrievanie. V prostrediach s vysokou prašnosťou je potrebné používať zariadenia s vhodným krytím a pravidelne ich čistiť.
Prítomnosť chemických látok
Chemické látky, ako sú kyseliny, zásady, rozpúšťadlá a oleje, môžu poškodiť izoláciu, korodovať kovové časti a spôsobiť poruchy elektrických zariadení.
Biologické činitele
Biologické činitele, ako sú plesne, baktérie a hlodavce, môžu poškodiť izoláciu, znečistiť elektrické zariadenia a spôsobiť poruchy. Dôležité je zabezpečiť, aby boli elektrické zariadenia chránené pred týmito činiteľmi.
Mechanické namáhanie
Mechanické namáhanie, ako sú nárazy, vibrácie a tlak, môže poškodiť elektrické zariadenia a spôsobiť poruchy. V prostrediach s vysokým mechanickým namáhaním je potrebné používať zariadenia, ktoré sú odolné voči týmto vplyvom.
Vibrácie
Vibrácie môžu uvoľňovať spoje, poškodzovať komponenty a spôsobovať poruchy elektrických zariadení. V prostrediach s vysokými vibráciami je potrebné používať zariadenia, ktoré sú odolné voči vibráciám.
Žiarenie
Žiarenie, ako je elektromagnetické žiarenie, rádioaktívne žiarenie a UV žiarenie, môže poškodiť izoláciu, ovplyvniť funkčnosť elektronických komponentov a spôsobiť poruchy. V prostrediach s vysokým žiarením je potrebné používať zariadenia, ktoré sú odolné voči žiareniu.
Ochranné opatrenia
Na základe identifikovaných vonkajších vplyvov a rizík je potrebné navrhnúť a implementovať vhodné ochranné opatrenia.
