Pomôcka na otáčanie čerpadla: Peristaltické čerpadlá a ich využitie

Čerpadlá sú neoddeliteľnou súčasťou mnohých systémov, od priemyselných aplikácií až po domáce použitie. Medzi rôznymi typmi čerpadiel vynikajú peristaltické čerpadlá svojím jedinečným princípom činnosti a výhodami. Tento článok sa zameriava na princíp otáčania čerpadla, predovšetkým na peristaltické čerpadlá, a poskytuje komplexný prehľad o ich fungovaní, aplikáciách a výhodách.

Čo je peristaltické čerpadlo?

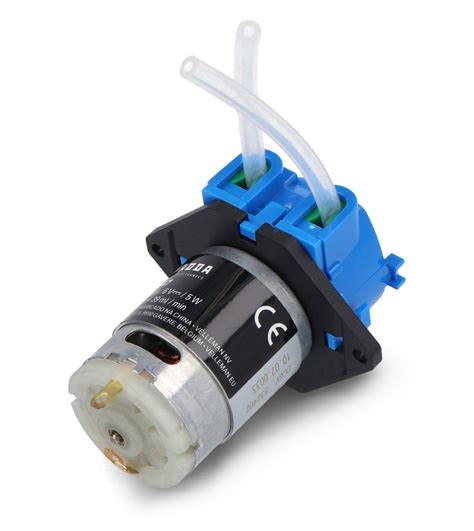

Peristaltické čerpadlo, niekedy nazývané aj hadicové čerpadlo, je typ objemového čerpadla používaného na čerpanie rôznych tekutín. Funguje na princípe postupného stláčania pružnej hadice, čím sa tekutina posúva cez hadicu.

Základný princíp peristaltického čerpadla

Princíp peristaltického čerpadla spočíva v stláčaní pružnej hadice, ktorá obsahuje čerpanú tekutinu. Toto stláčanie sa dosahuje pomocou rotora s viacerými lopatkami alebo valčekmi. Pri otáčaní rotora dochádza k stláčaniu hadice v mieste kontaktu lopatiek alebo valčekov s hadicou. Týmto sa v hadici uzavrie malý objem tekutiny, ktorý je následne otáčaním rotora tlačený dopredu v smere otáčania. Za lopatkami sa vytvára podtlak, ktorý umožňuje opätovné nasatie tekutiny do hadice.

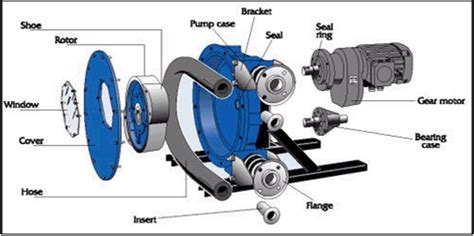

Komponenty peristaltického čerpadla

Peristaltické čerpadlo sa skladá z niekoľkých kľúčových komponentov:

• Pružná hadica: Táto hadica je vyrobená z materiálu odolného voči stláčaniu a opotrebeniu, ako je silikón, a slúži na prepravu tekutiny. Silnostenná silikónová hadica je vhodná najmä na dávkovanie kvapalín pomocou peristaltických čerpadiel. Silikónové hadice sa vyznačujú dlhou životnosťou a v porovnaní s PVC hadicami sú veľmi pružné a elastické.
• Rotor: Rotor je rotujúca časť čerpadla, ktorá obsahuje lopatky alebo valčeky.
• Lopatky alebo valčeky: Tieto komponenty stláčajú hadicu a posúvajú tekutinu.
• Pohon: Pohon zabezpečuje otáčanie rotora.
• Regulátor otáčok: Umožňuje nastavenie rýchlosti otáčania rotora, a tým aj prietok tekutiny.

Ako funguje otáčanie čerpadla v peristaltickom čerpadle?

Otáčanie čerpadla v peristaltickom čerpadle je kľúčové pre jeho funkciu. Rotor s lopatkami alebo valčekmi sa otáča okolo hadice, postupne ju stláča a uvoľňuje. Peristaltické čerpadlo prepravuje kvapalinu striedavým stláčaním silikónovej hadice. Motor čerpadla otáča valce, ktoré stláčajú hadicu, čím sa malý objem kvapaliny uzavrie do stlačenej hadice a vytlačí sa v smere otáčania valca, za valcom sa vytvorí podtlak a prepravovaná kvapalina sa znovu absorbuje.

Fázy otáčania čerpadla

1. Stláčanie hadice: Lopatka alebo valček stlačí hadicu, čím sa uzavrie objem tekutiny pred ňou.
2. Posun tekutiny: Otáčaním rotora sa stlačená časť hadice posúva dopredu, čím sa tekutina tlačí v smere otáčania.
3. Uvoľnenie hadice: Keď lopatka alebo valček prejde, hadica sa uvoľní, čo vytvorí podtlak.
4. Nasávanie tekutiny: Podtlak nasáva ďalšiu tekutinu do hadice, čím sa cyklus opakuje.

Vplyv otáčania na prietok

Prietok peristaltického čerpadla je priamo úmerný rýchlosti otáčania rotora. Čím rýchlejšie sa rotor otáča, tým viac tekutiny sa prepraví za jednotku času. Moderné peristaltické čerpadlá umožňujú plynulé nastavenie otáčok, čo umožňuje presnú kontrolu prietoku. Prietoková rýchlosť peristaltického čerpadla závisí od rýchlosti otáčania a použitej hadičky. Rýchlosť sa dá plynule nastaviť od 1 do 100 otáčok za minútu s presnosťou na desatinu pomocou otočného regulátora. Nastavenú hodnotu možno sledovať na trojmiestnom segmentovom LED displeji. Rotačný regulátor má aj funkciu rýchleho prečerpávania, pri ktorej čerpadlo po stlačení na rýchle vyprázdnenie alebo naplnenie hadičky beží rýchlosťou maximálne 100 otáčok za minútu.

Výhody peristaltických čerpadiel

Peristaltické čerpadlá ponúkajú niekoľko výhod, ktoré ich robia ideálnymi pre špecifické aplikácie:

• Bezkontaktné čerpanie: Tekutina prichádza do kontaktu iba s vnútornou stenou hadice, čo minimalizuje riziko kontaminácie. Nadstavec z nehrdzavejúcej potravinárskej ocele je riešením pre bezpečné dávkovanie kvapalných látok ako sú potraviny, chemikálie a liečivá pomocou peristaltických čerpadiel. Kvapalina prichádza do kontaktu len so silikónovou hadicou a nadstavcom z nehrdzavejúcej ocele, ktorý slúži ako vývod na priame dávkovanie do fliaš a nádob.
• Vhodné pre agresívne tekutiny: Keďže tekutina neprichádza do kontaktu s mechanickými časťami čerpadla, peristaltické čerpadlá sú vhodné na čerpanie agresívnych chemikálií a abrazívnych látok.
• Presné dávkovanie: Možnosť presného nastavenia otáčok umožňuje presné dávkovanie tekutín.
• Samonasávacie schopnosti: Peristaltické čerpadlá sú samonasávacie, čo znamená, že dokážu nasávať tekutinu aj z prázdnej hadice.
• Jednoduchá údržba: Údržba peristaltických čerpadiel je jednoduchá, pretože jedinou opotrebiteľnou časťou je hadica, ktorú možno ľahko vymeniť.

Aplikácie peristaltických čerpadiel

Peristaltické čerpadlá sa používajú v širokom spektre aplikácií, vrátane:

• Lekárstvo: Dávkovanie liekov, infúzie, dialýza.
• Potravinárstvo: Plnenie fliaš, dávkovanie prísad.
• Chémia: Čerpanie agresívnych chemikálií, dávkovanie činidiel.
• Laboratóriá: Presné dávkovanie kvapalín, čerpanie vzoriek.
• Priemysel: Čerpanie kalov, dávkovanie farieb a lakov.

Konkrétne príklady aplikácií

• Dávkovanie liekov: Peristaltické čerpadlá sa používajú na presné dávkovanie liekov v nemocniciach a farmaceutických firmách.
• Plnenie fliaš: V potravinárskom priemysle sa peristaltické čerpadlá používajú na plnenie fliaš s nápojmi, omáčkami a inými tekutými produktmi.
• Čerpanie chemikálií: V chemickom priemysle sa peristaltické čerpadlá používajú na čerpanie kyselín, zásad a iných agresívnych chemikálií.

Typy peristaltických čerpadiel

Existuje niekoľko typov peristaltických čerpadiel, ktoré sa líšia konštrukciou a výkonom. Medzi najbežnejšie typy patria:

• Čerpadlá s valčekmi: Tieto čerpadlá používajú valčeky na stláčanie hadice.
• Čerpadlá s lopatkami: Tieto čerpadlá používajú lopatky na stláčanie hadice.
• Čerpadlá s jednou hlavou: Tieto čerpadlá majú jednu hlavu s hadicou.
• Čerpadlá s viacerými hlavami: Tieto čerpadlá majú viacero hláv s hadicami, čo umožňuje súčasné dávkovanie viacerých tekutín.

Peristaltické čerpadlá s dvojitou hlavou

Peristaltické čerpadlá s dvojitou hlavou umožňujú súčasné dávkovanie dvoch tekutín. Dvojitú hlavu možno využiť pre plnenie dvoch nádob naraz v jednej dávke či združiť oba výstupy a prečerpávať väčšie množstvo kvapaliny bezkontaktne. Tiež je možné takto dávkovať dve odlišné kvapaliny, či dokonca miešať dve rôzne kvapaliny v pomere 1:1 (s použitím vhodného mixu na výstupe).

Príkladom je duálna dávkovacia a transférová peristaltická pumpa SG600LC s dvojitou hlavou 2xYZ35-13, každá s prietokom od 1.3ml do 12000ml / min (teda až 24000ml / min združene) v celonerezovom kvalitnom prevedení pre bezkontaktné dávkovanie a transport tekutín s vysokou presnosťou dávky > 99.5%. Dvojité peristaltické čerpadlo BT300M-YZ1515X na bezkontaktný prenos kvapalín s prietokom 2x 0,007 ml/min - 1140 ml/min. Verzia BT100LC 2x 0,007 - 380 ml má dve hlavy, ktoré umožňujú dávkovanie dvoch rovnakých alebo rôznych kvapalín súčasne, čím sa zdvojnásobí rýchlosť dávkovania alebo sa vytvoria zmesi dvoch rôznych kvapalín. Verzia BT300LC 2x 0,007 - 1140 ml má dve hlavy, ktoré umožňujú dávkovanie dvoch rovnakých alebo rôznych kvapalín súčasne, čím sa zdvojnásobí rýchlosť dávkovania alebo sa vytvoria zmesi dvoch rôznych kvapalín. Verzia BT600LC 2x 0,007 - 2280 ml má dve hlavy, ktoré umožňujú súčasné dávkovanie dvoch rovnakých alebo rôznych kvapalín, čím sa zdvojnásobí rýchlosť dávkovania alebo sa vytvoria zmesi dvoch rôznych kvapalín.

Viachlavové čerpadlá

Štyri hlavy umožňujú individuálne dávkovanie 4x 1,3ml - 12000ml alebo 1x 5,2-48 000ml/min združené s vysokou presnosťou dávkovania >99,5%. Viachlavové čerpadlo možno použiť na plnenie 2-4 nádob naraz alebo na spojenie všetkých výstupov do jednej nádoby v jednej dávke a bezkontaktné čerpanie veľkého množstva kvapaliny. Takto možno napríklad dávkovať rôzne kvapaliny v rovnakom množstve. Prípadne vydeľte pomer kvapalín počtom hláv a dávkujte napríklad kvapaliny v pomere 1:2 alebo 1:3.

Faktory ovplyvňujúce výkon peristaltického čerpadla

Výkon peristaltického čerpadla ovplyvňuje niekoľko faktorov:

• Rýchlosť otáčania: Prietok je priamo úmerný rýchlosti otáčania.
• Priemer hadice: Väčší priemer hadice umožňuje vyšší prietok.
• Materiál hadice: Materiál hadice ovplyvňuje jej odolnosť voči chemikáliám a opotrebeniu.
• Viskozita tekutiny: Viskozita tekutiny ovplyvňuje prietok a potrebný výkon čerpadla.
• Tlak: Vyšší tlak znižuje prietok a zvyšuje opotrebenie hadice.

Údržba peristaltických čerpadiel

Údržba peristaltických čerpadiel je relatívne jednoduchá. Hlavnou úlohou je pravidelná kontrola a výmena hadice.

Postup pri výmene hadice

1. Vypnite čerpadlo: Pred výmenou hadice vždy vypnite čerpadlo a odpojte ho od napájania.
2. Uvoľnite hadicu: Uvoľnite hadicu z upevňovacích prvkov na hlave čerpadla.
3. Odstráňte starú hadicu: Opatrne odstráňte starú hadicu.
4. Nasaďte novú hadicu: Nasuňte novú hadicu na upevňovacie prvky a uistite sa, že je správne umiestnená.
5. Upevnite hadicu: Upevnite hadicu na hlave čerpadla.
6. Zapnite čerpadlo: Zapnite čerpadlo a skontrolujte, či funguje správne.

Ďalšie údržbové činnosti

• Čistenie hlavy čerpadla: Pravidelne čistite hlavu čerpadla, aby ste odstránili nečistoty a zvyšky tekutín.
• Kontrola valčekov alebo lopatiek: Skontrolujte valčeky alebo lopatky, či nie sú opotrebované alebo poškodené.
• Mazanie ložísk: Pravidelne mažte ložiská rotora, aby ste zabezpečili plynulý chod čerpadla.

Alternatívne typy čerpadiel

Okrem peristaltických čerpadiel existuje mnoho ďalších typov čerpadiel, ktoré sa používajú na rôzne účely. Medzi najbežnejšie patria:

• Odstredivé čerpadlá: Používajú rotujúce obežné koleso na prenos energie na tekutinu.
• Zubové čerpadlá: Používajú rotujúce zuby na prenos tekutiny.
• Membránové čerpadlá: Používajú membránu na nasávanie a vytláčanie tekutiny.
• Piestové čerpadlá: Používajú piest na nasávanie a vytláčanie tekutiny.
• Ponorné čerpadlá: Sú určené na čerpanie tekutín z hlbokých studní alebo nádrží.

Každý typ čerpadla má svoje výhody a nevýhody. Pri čerpadlách na 400V je navyše nevyhnutné skontrolovať a určiť správny smer otáčania. Dá sa to určiť keď je čerpadlo ešte na suchu a to krátkym zapnutím, alebo keď je už vo vode na základe tlaku v závernom bode. Pokiaľ hrozí riziko, že počas chodu pôjde čerpadlo pod Hmin (viď štítok čerpadla) svojej výkonovej krivky, je potrebné tejto eventualite zabrániť.

Moderné trendy v peristaltických čerpadlách

Moderné peristaltické čerpadlá sa neustále vyvíjajú, aby spĺňali rastúce požiadavky na presnosť, spoľahlivosť a jednoduchosť použitia. Séria čerpadiel s označením LC má v porovnaní so sériami FJ, FC, M a S až štyri režimy prečerpávania kvapaliny (prečerpávanie, časovač, objem a alokované plnenie). Vďaka týmto režimom ponúka séria LC najširší rozsah aplikácií pri dávkovaní kvapalín. Dávkovače radu LC možno použiť na prenos kvapaliny s požiadavkou na presný objem dávky, prenosovú rýchlosť alebo maximálny prietok, dávkovač možno použiť aj len ako čerpadlo a dávkovanie možno spustiť manuálne (pedál, ručne) bez požiadavky na presný objem dávky alebo čas dávkovania. Okrem toho sú dávkovacie čerpadlá vybavené veľmi pokročilou elektronikou na presné riadenie peristaltického čerpadla, čo umožňuje veľmi presné dávkovanie s presnosťou 99,5 % alebo viac.

Režimy dávkovania sérií LC

• Prečerpávanie: Základný režim pre plynulý prenos kvapaliny.
• Časovač: Tento režim umožňuje nastaviť požadovaný prietok a čas, počas ktorého sa bude kvapalina prečerpávať.
• Objem: Tento režim je vhodný najmä na plnenie. Obsluha má možnosť zvoliť požadovaný prietok a veľkosť dávky.
• Pridelené plnenie: Umožňuje nastaviť požadovanú dávku a čas na jej dosiahnutie. Požadovaný prietok sa vypočíta automaticky - vhodné napr. pre vzorkovanie.

Na zadnej strane čerpadla BT300M a BT600M sa nachádza napájací vstup 230 V/50 Hz, vodotesný spínač a 15PIN konektor na pedál a komunikáciu prostredníctvom protokolu RS485. Ide o čerpadlo, nie o automatický dávkovač vopred nastavených dávok.
