Nástroje a postupy pre správne odizolovanie káblov

Pri práci s elektrickými rozvodmi je nevyhnutné vedieť správne odblankovať káble. Tento článok poskytuje komplexný pohľad na rôzne typy káblov používaných v nízkonapäťových elektroinštaláciách a podrobný postup odblankovania, ako aj prehľad špecializovaných nástrojov.

Úvod do káblov a vodičov

V elektroinštaláciách sa stretávame s pojmami kábel a vodič. Výrobcovia na ich výrobu najčastejšie používajú meď alebo hliník. Meď má vyššiu vodivosť a mechanickú odolnosť, čo umožňuje použiť tenšie vodiče pre rovnaké prúdové zaťaženie. Hliník je lacnejší, ale vyžaduje väčší prierez vodiča.

Prierez vodiča je plocha kruhu, ktorým preteká elektrický prúd. Udáva sa v mm². Je dôležité rozlišovať medzi prierezom a priemerom vodiča. Prierez sa počíta ako „pí“ × polomer².

Izolácia kábla chráni vodiče pred vonkajšími vplyvmi a zabraňuje skratom. Najčastejšie sa používajú rôzne druhy plastov. Niektoré káble majú viacero izolačných vrstiev z rôznych materiálov. Typické farby izolácie vodičov sú:

• bledomodrá - neutrálny vodič
• žltozelená - ochranný vodič (uzemnenie)

Typy káblov a ich použitie

V nízkonapäťových elektroinštaláciách sa používa niekoľko druhov káblov, líšiacich sa svojimi vlastnosťami a určením.

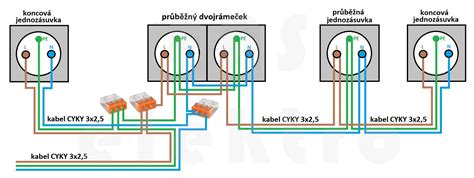

CYKY káble

CYKY káble sú okrúhle káble s pevnými medenými žilami obalenými PVC izoláciou. Sú určené pre pevné rozvody elektriny bez mechanického namáhania. Ideálne sú pre použitie na zamurovanie pod omietku v stene, uložené na povrchu v káblových žľaboch, v zemi, v suchu aj vo vlhku. Prierez jednotlivých žíl sa v bežných domových inštaláciách pohybuje od 1,5 mm² do 6 mm².

• CYKY-J: bežné káble s fázovým, nulovým a zemniacim vodičom.
• CYKY-O: neobsahuje nulový ani zemniaci vodič, ale tri fázové, používa sa napr. na vypínače.

CYKY káble sú určené na pevné uloženie, kde nehrozia otrasy. Môžete ich ukladať priamo pod omietku, do chráničiek, do sadrokartónu, do žľabov, do betónu - vtedy je lepšie použiť chráničku.

CYYPL káble (CYKYLo)

Káble CYYPL sú plochým variantom pre káble CYKY. Slúžia pre použitie v stiesnených priestoroch, kde sa lepšie pracuje s plochým ako okrúhlym káblom. Výrobca ich odporúča iba do vnútorných priestorov a majú slabšiu mechanickú odolnosť. Nie sú teda vhodné na ukladanie do betónu ani na prevliekanie cez duté priečky.

AYKY káble

Kábel AYKY je okrúhly kábel, ktorého jadro tvoria hliníkové žily. Väčšinou sa používa ako prívodný kábel od elektrickej prípojky k elektromerovému rozvádzaču. Je určený pre pevné uloženie priamo do zeme, ochranných rúr (chráničiek) alebo káblových kanálov.

• AYKY-Z: variant hliníkového kábla AYKY s oceľovým lankom (závesný), slúži pre zavesenie prívodného kábla - vzdušné vedenie, napr. elektrický stĺp - budova. Závesný kábel má v puzdre zaliate pevné oceľové lanko, vďaka ktorému môžete kábel zavesiť a napnúť. Závesné káble sa vyrábajú v medenom (CYKYz) aj v hliníkovom (AYKYz) prevedení.

CYSY káble

Káble CYSY sú okrúhle, ohybné a flexibilné káble, ktorých jadro je tvorené medenými lankovými vodičmi a vonkajšia izolácia je PVC bielej a čiernej farby. Používajú sa ako pohyblivé prívody, prívodné káble k spotrebičom a na predlžovacích šnúrach. Prednostne sú určené pre použitie v interiéri, pretože PVC izolácia sa pri nižších teplotách môže lámať. Nie sú vhodné na trvalé elektroinštalácie a nemôžete ich inštalovať pod omietku.

Existuje aj ľahšia verzia káblov CYSY, ktorá má označenie CYLY či podľa nového značenia H03VV-F. Tieto káble sa hodia na pripájanie malých spotrebičov s malým odberom.

CGSG káble

Káble CGSG sú okrúhle flexibilné káble s jadrom z medených lankových vodičov. Vonkajšia izolácia kábla je guma čiernej farby, ktorá zabezpečuje zvýšenú odolnosť pri strednej a stredne ťažkej mechanickej záťaži. Je vhodný aj pre použitie v exteriéry - gumená izolácia odoláva aj vonkajším vplyvom a nízkym teplotám. CGSG káble sa po novom označujú ako H05RR-F alebo H05RN-F.

Káble pre špeciálne použitie

• Bezhalogénové káble (N2XH): Lepšia alternatíva pre horľavé materiály. Sú samozhášavé a odolné voči šíreniu plameňa, takže ich môžete ukladať na a do horľavých materiálov.
• Dátové LAN káble (UTP, FTP, STP): Slúžia na rozvody počítačovej siete (vrátane internetu), IP kamerových systémov a dajú sa použiť aj na iné slaboprúdové rozvody, napríklad alarmy.
• UTP: Netienené káble, sú lacné, ale podporujú nižšie prenosové rýchlosti ako ostatné typy.
• FTP: Majú tienenie celého kábla fóliou a sú teda odolnejšie voči rušeniu.
• STP: Majú prídavné tienenia a zvládajú najvyššie prenosové rýchlosti.

Káble sa líšia aj konštrukčne, napríklad počtom závitov krútených párov na meter, podľa ich konštrukcie sa potom delia na kategórie: CAT1 až CAT6. Čím vyššie číslo, tým vyššie rýchlosti kábel zvládne.

• Koaxiálne káble: Vo všeobecnosti sa koaxiálne káble používajú na rozvod signálov s vysokou frekvenciou. Sú na to konštrukčne usporiadané - v strede kábla sa nachádza vodič, ktorý je obalený dielektrikom a tienením, ktoré zároveň slúži ako druhý vodič. Pre DVB-T antény vám postačí akýkoľvek bežný koaxiálny kábel.

Samostatné elektrické vodiče

Samostatné elektrické vodiče majú, na rozdiel od káblov, iba jednu izolačnú vrstvu, takže aj menšiu odolnosť voči vonkajším vplyvom. Z toho dôvodu sa môžu používať iba tam, kde sú nejakým spôsobom chránené. Najčastejšie je to v rozvádzačoch, spotrebičoch a elektrických zariadeniach, môžu sa však použiť aj na elektroinštaláciu v inštalačných rúrkach.

• CYA vodiče: Pevné, nemôžu sa ohýbať. Využívajú sa preto na pevné inštalácie v rozvádzačoch či v inštalačných rúrkach.
• Lankové vodiče: Ohybné, používajú sa tam, kde sa so zariadením bude hýbať alebo kde hrozia otrasy. Najčastejšie je to v rôznych strojoch, náradí, elektrických zariadeniach a pod.

Nástroje na odblankovanie káblov

Odblankovanie káblov je dôležitý krok pri príprave káblov pre pripojenie do svoriek, konektorov alebo iných zariadení. Na odblankovanie káblov existuje množstvo nástrojov, od jednoduchých nožov až po špecializované kliešte a automatické stroje. Kliešte odizolovacie alebo elektrikárske nože sú nevyhnutné pre správne odstránenie gumovej izolačnej vrstvy z vodiča, napríklad na nakrimpovanie konektora.

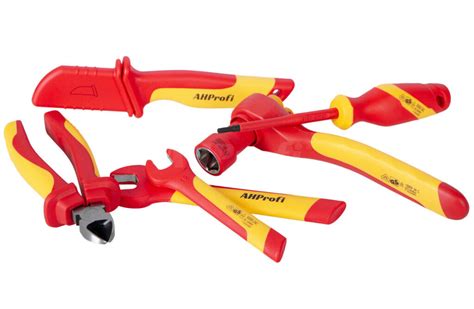

Typy nástrojov

• Kábelové nože: Používajú sa na prerezanie izolácie kábla bez poškodenia vodičov. Pevne pripevnená, zahnutá čepeľ je ideálna na odstraňovanie izolácie. Príkladom je Jokari nôž odizolovací s háčikom 10280 alebo odizolovací nôž Knipex 16 20 165 SB s háčikom.
• Odizolovacie kliešte: Umožňujú presné a rýchle odizolovanie rôznych prierezov vodičov. Samonastaviteľné kliešte na odizolovanie drôtov a káblov, ako napríklad MAGG 080124, Knipex 12 62 180 automatické (0,2 - 6,0 mm2) alebo Kliešte odizolovacie JOKARI Super 4 Plus, sú ergonomické a automatické, vhodné pre masívne a flexibilné vodiče a drôtiky od 0,2 do 6,0 mm². Umožňujú rýchle a presné odizolovanie aj na ťažko prístupných miestach. Kliešte odizolačné automatické Samonastaviteľné pre vodiče a káble pr. 0,2 - 6 mm2 s čelným odizolovaním a nastaviteľnou dĺžkou odizolovania 8-12 mm.
• Viacúčelové kliešte: Kliešte na odizolovanie a štiepanie elektrických káblov a krimpovanie (lisovanie) elektrických konektorov GEKO G01775, alebo elektrikárske bočné štiepacie a odizolovacie kliešte NEO tools 01-509. Odizolačný a štiepací prípravok na drôty "2 v 1" BGS technic 8490 a 8489 sú určené pre jednoduché a rýchle odizolovanie a štiepanie elektrických drôtov a kablíkov s prierezom 0,5 - 6,0 mm2, s reguláciou tlaku a čeľusťami pre strihanie drôtu.
• Špecializované odizolovacie nástroje:
  • Nástroj určený na odblankovávanie vonkajšieho plášťa hrúbky 0,5 do 5mm LV a M káblov s priemerom od 16 do 54mm.
  • Nástroj určený na odstránenie vulkanizovaných polovodivých vrstiev z krížového polyetylenového kábla (XLPE) MV s priemermi od 10 do 52mm. Ponúka pozíciu na kábli ako vice systém, pozdĺžne posuvné aktivačné a deaktivačné zariadenie, odblankovanie môže začať z akejkoľvek pozície na kábli, pozdĺžny posuv v oboch smeroch, tvar noža garantuje odseknutie vrstvy kábla po skončení rezu, postupné hĺbkové nastavenie od 0 do 1.5mm, vymeniteľný nôž, veľmi malá rotácia priemeru.
  • Nástroj určený na odstránenie primárnej izolácie 20kV MV káblov s krížovou sekciou od 25 do 240mm2.
  • Nástroj určený na odstránenie primárnej izolácie od 6 do 45kV s vonkajším priemerom od 15 do 52mm a do 15mm izolačnej hrúbky. Ponúka špirálovitý a okrúhly rez, upínací zámok kábla na aktiváciu a deaktiváciu pozdĺžneho posuvu, je určený na odstránenie izolácie na oboch koncoch kábla, hĺbka rezu je nastaviteľná od 0 do 15mm, nelimitovaná dĺžka odblankovania, vymeniteľné nože a veľmi malý rotačný priemer.
  • Nástroj určený na odblankovanie málo stočeného jednopólového kábla s priečnym rezom od 6 do 150mm2.
• Automatické odizolovacie stroje: Používajú sa na hromadnú výrobu a spracovanie vodičov. Automatické stolové stroje sa používajú na výrobu veľkého množstva rovnakých spletaných vodičov, ktoré sú odizolované na oboch koncoch a nastrihané na požadovanú dĺžku.

Postup odblankovania

Odblankovanie káblov je dôležitý krok pri príprave káblov pre pripojenie do svoriek, konektorov alebo iných zariadení.

Kroky odblankovania

1. Výber správneho nástroja: Zvoľte nástroj vhodný pre daný typ a prierez kábla.
2. Nastavenie nástroja: Ak používate odizolovacie kliešte, nastavte prierez vodiča.
3. Prerezanie izolácie: Opatrne prerežte izoláciu kábla okolo obvodu.
4. Odstránenie izolácie: Stiahnite prerezanú izoláciu z vodiča.
5. Kontrola vodiča: Skontrolujte, či nie je vodič poškodený.

Krimpovanie ako alternatíva k spájkovaniu

Krimpovanie je metóda spájania vodičov a konektorov silným stlačením dutinky. Používa sa ako alternatíva k spájkovaniu, najmä v automobilovom priemysle. Pri krimpovaní je dôležité, aby sa k sebe krimpované materiály vzájomne hodili.

Postup krimpovania

1. Skontrolujte prierez vodiča a zvoľte správnu krimpovaciu dutinku.
2. Odizolujte kábel tak, aby dĺžka obnaženého vodiča zodpovedala konštrukcii krimpovacej dutinky.
3. Zvoľte vhodný tvar krimpovania.
4. Vložte vodič do dutinky a zalisujte pomocou krimpovacích klieští.
5. Skontrolujte kvalitu spoja.

Bežné chyby pri krimpovaní

• Chybné priradenie prierezu kábla a krimpovacej dutinky.
• Chyby pri krimpovaní zásuvkových kontaktov s fixáciou izolácie.
• Dodatočné zletovanie krimpovaného spoja.
