Optický Hranol ako Učebná Pomôcka: Využitie a Princíp

Optický hranol je základná optická pomôcka, ktorá nachádza široké uplatnenie vo výučbe optiky a praktických experimentoch. Hranoly sú optické komponenty určené na lámanie, odrážanie alebo rozptyľovanie svetla špecifickými spôsobmi v závislosti od ich tvaru a materiálu. Vďaka svojim jedinečným vlastnostiam umožňuje demonštrovať a pochopiť základné princípy šírenia svetla, ako sú odraz, lom a disperzia.

Tento článok sa zameriava na princíp fungovania optického hranola a jeho využitie ako učebnej pomôcky, pričom zohľadňuje rôzne aspekty, od základných experimentov až po zložitejšie optické javy. Analyzujte a vysvetlite optické hranoly. V optických zariadeniach možno na analýzu a odraz svetla použiť kúsok skla alebo iného priehľadného materiálu rezaného pod presným uhlom a rovinou.

Úvod do Geometrickej Optiky

Geometrická optika je oblasť fyziky, ktorá sa zaoberá šírením svetla v prostrediach s rôznymi optickými vlastnosťami. Základné princípy geometrickej optiky, ako sú zákon odrazu a lomu, sú kľúčové pre pochopenie fungovania optických prístrojov a javov. Optický hranol je ideálna pomôcka na demonštráciu týchto princípov a ich aplikácií. Optické hranoly sú číre diely s mnohými plochými stranami, ktoré sa stýkajú, ale nie sú vedľa seba. Menia svetlo ohýbaním, pohybom alebo otáčaním svetelných paprskov alebo obrázkov pomocou určitých uhlov.

Princíp Fungovania Optického Hranola

Optický hranol je priehľadné teleso, najčastejšie vyrobené zo skla alebo plastu, ktoré má dve alebo viac rovinných stien, ktoré zvierajú určitý uhol. Hranol je zvyčajne vyrobený zo skla, ale možno použiť akýkoľvek materiál, pokiaľ je materiál priehľadný a vhodný pre vlnovú dĺžku návrhu. Medzi bežné materiály patrí sklo, plast a fluorit. Keď svetlo prechádza hranolom, dochádza k lomu svetla na vstupe a výstupe. Lom svetla je spôsobený zmenou rýchlosti svetla pri prechode z jedného prostredia do druhého (napr. zo vzduchu do skla).

Keď svetlo vstupuje do hranola pod uhlom, ohýba sa podľa Snellovho zákona. Stupeň ohybu závisí od vlnovej dĺžky svetla a indexu lomu materiálu hranolu. Pre štandardné optické sklo (korunové sklo) je index lomu približne 1,52, čo znamená, že svetlo sa v skle šíri 1,52-krát pomalšie ako vo vzduchu.

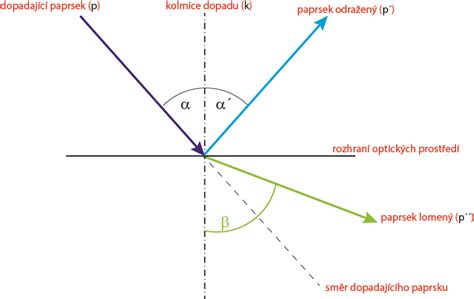

Zákon lomu (Snellov zákon)

Zákon lomu, známy aj ako Snellov zákon, popisuje vzťah medzi uhlom dopadu, uhlom lomu a indexmi lomu dvoch prostredí:

n₁ * sin(θ₁) = n₂ * sin(θ₂)

kde:

• n₁ je index lomu prvého prostredia,
• θ₁ je uhol dopadu,
• n₂ je index lomu druhého prostredia,
• θ₂ je uhol lomu.

Tento zákon vysvetľuje, prečo sa svetlo pri prechode hranolom ohýba.

Disperzia svetla

Ďalším dôležitým javom, ktorý možno demonštrovať pomocou optického hranola, je disperzia svetla. Disperzia je rozklad bieleho svetla na spektrum farieb (červená, oranžová, žltá, zelená, modrá, indigo, fialová) v dôsledku závislosti indexu lomu materiálu od vlnovej dĺžky svetla. Každá farba má inú vlnovú dĺžku a preto sa ohýba pod iným uhlom, čo vedie k rozkladu svetla. Obyčajné trojuholníkové hranoly dokážu rozdeliť biele svetlo na jednotlivé farby, ktoré sa nazývajú frekvenčné spektrum. Kratšie vlnové dĺžky (vlnové dĺžky smerom k fialovému koncu spektra) sa ohýbajú najviac, zatiaľ čo dlhšie vlnové dĺžky (vlnové dĺžky smerom k červenému koncu spektra) sa ohýbajú najmenej. Tento typ hranola sa používa v niektorých spektroskopoch, prístrojoch, ktoré analyzujú svetlo a určujú identitu a štruktúru materiálov, ktoré vyžarujú alebo absorbujú svetlo.

Úplný vnútorný odraz

Niekedy sa namiesto rozptylu používa len povrchový odraz hranola. Ak je uhol svetla vo vnútri hranola, keď dosiahne povrch, strmý, dôjde k úplnému odrazu a všetko svetlo sa odrazí späť dovnútra. Tento jav umožňuje hranolom fungovať ako vysoko účinné zrkadlá bez kovových povlakov, vďaka čomu sú v mnohých aplikáciách lepšie ako bežné zrkadlá, pretože nedochádza k žiadnej strate svetla absorpciou.

Typy Optických Hranolov

Optické hranoly dokážu obrátiť smer svetla prostredníctvom vnútorného odrazu, takže sú užitočné v ďalekohľadoch. Môžu byť vyrobené v mnohých rôznych formách a tvaroch. Tu sú niektoré z bežných typov:

• Pravouhlý hranol: Pravoúhlý hranol možno použiť na vychýlenie lúča o 90 stupňov alebo 180 stupňov v závislosti od toho, ktorá plocha je vstupná plocha. Dokážu veľmi presne meniť smer svetla a nezpôsobujú veľké skreslenie. Používajú sa vo vedeckých nástrojoch na štúdium vesmíru a drobných častíc.
• Corner Cube Prism: Má tú vlastnosť, že akýkoľvek dopadajúci lúč sa bude odrážať rovnobežne so sebou samým, bez ohľadu na uhol dopadu.
• Penta Prism: Je päťstranný hranol, ktorý má dve dôležité vlastnosti. Po prvé, obraz nie je ani prevrátený, ani obrátený, keď je odklonený o 90°. Po druhé, je to zariadenie s konštantným vychyľovaním, tj všetky prenášané lúče sú vychýlené o rovnakých presných 90°. Mierne nastavenie hranola neovplyvňuje skutočný pravý uhol. Penta hranoly otočia svetlo o 90 stupňov, ale udržia obraz rovno hore. Stále fungujú dobre, aj keď sa trochu pohybujú, takže ich používa mnoho nástrojov.
• Pravouhlý strešný hranol: Je to pravouhlý hranol s preponou nahradenou 90° strechou.
• Klinový hranol: Používa sa ako prvok riadenia malého lúča v optických systémoch. Pomáhajú s laserovými obrázkami, pohyblivými paprskami a videním rôznych farieb. Mnohé stroje ich používajú k lepšiemu videniu alebo meraniu toho, ako ďaleko sú veci. Môžete ich použiť samostatne alebo spoločne. Otočením dvoch klinov k sebe môžete zmeniť, kam paprsek ide. Pomáhajú tvarovať paprsky a meniť rozloženie farieb.
• Porro Prism: Skladá sa z jedného veľkého líca a dvoch strešných plôch, ktoré sú navzájom vertikálne. Je zložený z dvoch hranolov, ktoré môžu invertovať obraz aj obraz a používajú sa v mnohých optických pozorovacích prístrojoch, ako sú periskopy, ďalekohľady a monokuláre.
• Half Penta Prism: Je presne polovičný výrez z Penta Prism, ktorý odchyľuje lúč o 135°.
• Holubičí hranoly: Obracajú obrazy odrazom svetla vnútri nich. Keď svetlo prenikne dovnútra, dopadne na dno a vyjde na druhú stranu a obráti obraz hore dnom. Ak otočíte hranolom, obraz sa otočí dvakrát toľko. Tieto hranoly sa používajú vo vesmírnych štúdiách, v špeciálnych meracích nástrojoch a pre otáčanie obrázkov v niektorých strojoch.
• Kosočtverečné hranoly: Posúvajú svetlo do strany, ale nemenia jeho smer. To pomáha v ďalekohľadoch a mikroskopoch.

Špeciálne hranoly

Niekedy sú potrebné špeciálne tvary hranolov, ako napríklad lepené hranoly, tyče miešajúce svetlo alebo hranoly s deviatimi stranami. Tieto špeciálne hranoly môžu rozdeľovať alebo spájať mnoho paprskov, veľmi presne pohybovať paprsky alebo oddeľovať farby zložitým spôsobom. Inžinieri vyrábajú tieto hranoly pre určité úlohy v zariadeniach. Každý dizajn hranolu vyhovuje tomu, čo rôzne priemyselné odvetvia potrebujú. Napríklad laserové systémy potrebujú hranoly, aby boli veľmi presné. Očné prístroje ich používajú v šošovkách a nástrojoch. Výber správneho materiálu a designu je veľmi dôležitý. Meniť to, ako dobre hranol funguje pre svoju prácu.

Optický hranol ako učebná pomôcka

Optický hranol je neoceniteľná učebná pomôcka, ktorá umožňuje študentom a žiakom prakticky skúmať a pochopiť základné princípy optiky. Používa sa v rôznych experimentoch a demonštráciách, ktoré pomáhajú vizualizovať a pochopiť abstraktné koncepty.

Experimenty so žiackou optickou súpravou

Sady žiackych optických súprav, ktoré obsahujú optický hranol, sú vynikajúce pre skupinovú prácu a praktické cvičenia. Typické experimenty s optickým hranolom:

• Odraz a lom svetla: Demonštrácia Snellovho zákona a meranie uhlov dopadu a lomu.
• Totálny odraz: Skúmanie podmienok, za ktorých dochádza k totálnemu odrazu svetla.
• Rozklad svetla: Demonštrácia disperzie bieleho svetla na spektrum farieb.

Príklad využitia súpravy:

Sada žiackych optických súprav pre skupinu žiakov obsahuje 2 sady po 19 komponentoch, pričom každá umožňuje vykonanie týchto experimentov: odraz a lom svetla (Snellov zákon), totálny odraz, geometrická konštrukcia obrazu pomocou význačných lúčov, funkcia zdravého ľudského oka, chyby oka a korekcie, funkcia základných optických prístrojov, fotoaparát, ďalekohľad. Každá súprava obsahuje 11 ks modelov optických komponentov (napr. sadu spojok a rozptyliek, optický hranol, zrkadlo rovinné, vypuklé, duté, 3 ks svetelný čln, sadu RGB filtrov, sadu 8 ks laminovaných pracovných listov formát A3 s popisom v slovenskom jazyku, manuál, zbierku 22 úloh v slovenskom jazyku a 1 ks zdroj 3 paralelných lúčov (1 x 532 nm, 2 x 635 nm) s elektronickým prepínaním predvolených lúčových pozícií, 3 lúčový zdroj spĺňa požiadavky na triedu bezpečnosti 2 podľa STN EN 60825-1:2008-06, k zdroju je priložené vyhlásenie o zhode a protokol s reálne nameranými hodnotami výkonu jednotlivých lúčov, 1 ks napájací zdroj, 1x zdroj bieleho svetla integrovaný do zdroja paralelných lúčov, umožňujúci demonštrovať rozklad svetla po prechode hranolom. Sada pre skupinu 2- 4 žiakov. Rozšírená základná sada o zdroj bieleho svetla, optický hranol a pracovný výkres na demonštráciu rozkladu svetla. Vynikajúca súprava pre praktické cvičenia študentov a žiakov. Skladá sa z 13 ks optických modelov, 3-lúčového laserového zdroja svetla, zdroja bieleho svetla integrovaného do 3-lúčového lasera a ôsmich pracovných listov.

Demonštrácia vzniku dúhy

Jedným z najatraktívnejších využití optického hranola je demonštrácia vzniku dúhy. Dúha vzniká, keď slnečné svetlo prechádza cez kvapky vody v atmosfére. Kvapky vody fungujú ako malé hranoly, ktoré rozkladajú biele svetlo na spektrum farieb. Tento princíp možno jednoducho demonštrovať pomocou optického hranola a zdroja bieleho svetla.

Využitie pracovných listov a manuálov

K optickým súpravám sú často priložené laminované pracovné listy a manuály, ktoré obsahujú podrobný popis experimentov a úloh. Tieto materiály pomáhajú študentom a žiakom pochopiť princípy optiky a rozvíjať ich experimentálne zručnosti. Pracovné listy často obsahujú schémy zapojenia, návody na meranie a otázky na overenie pochopenia.

Experimenty s laserovým zdrojom svetla

Použitie laserového zdroja svetla v kombinácii s optickým hranolom umožňuje presnejšie a názornejšie demonštrácie. Laserový lúč je úzky a dobre definovaný, čo uľahčuje meranie uhlov a pozorovanie javov. Je však dôležité dbať na bezpečnosť pri práci s laserom a používať ochranné okuliare.

Bezpečnosť pri práci s optickými súpravami

Pri práci s optickými súpravami je dôležité dodržiavať bezpečnostné pokyny. Laserové zdroje svetla môžu byť nebezpečné pre oči, preto je nevyhnutné používať ochranné okuliare a vyhnúť sa priamemu pohľadu do lúča.

Aplikácie Optických Hranolov v Praxi

Optické hranoly sa nepoužívajú len vo výučbe, ale aj v mnohých praktických aplikáciách. Nachádzajú uplatnenie v optických prístrojoch, ako sú spektroskopy, ďalekohľady, fotoaparáty a iné zariadenia. Hranoly lámať svetlo, aby odrážali (reflexný hranol), rozptyľovali (disperzný hranol) alebo štiepili (rozdeľovač lúčov) svetlo.

Spektroskopia

Spektroskopia je metóda, ktorá sa používa na analýzu zloženia látok na základe ich emisného alebo absorpčného spektra. Optické hranoly sa používajú v spektroskopoch na rozklad svetla na spektrum farieb, ktoré sa potom analyzuje. Moderné spektrometre môžu použiť hranolovú disperziu na identifikáciu materiálov podľa ich spektrálnych podpisov s rozlíšením vlnovej dĺžky až 0,1 nanometra.

Ďalekohľady a fotoaparáty

V ďalekohľadoch a fotoaparátoch sa optické hranoly používajú na otočenie obrazu a korekciu optických aberácií. Hranoly umožňujú zmenšiť rozmery prístrojov a zlepšiť kvalitu obrazu. Napríklad Porro hranol je zložený z dvoch hranolov. Dva hranoly môžu invertovať obraz aj obraz a používajú sa v mnohých optických pozorovacích prístrojoch, ako sú periskopy, ďalekohľady, monokuláre. Jednoobjektívne zrkadlovky (SLR) sa spoliehajú na pentaprizmy, ktoré poskytujú fotografom vzpriamený, správne orientovaný pohľad cez hľadáčik.

Lekárske nástroje a zobrazovanie

Lekári a vedci používajú optické hranoly pre lepšie snímky a testy. Tieto hranoly pomáhajú lekárskym nástrojom zobrazovať jasnejšie a podrobnejšie obrázky. Hranoly poskytujú jasnejšie a správnejšie obrázky pre testy. Pomáhajú nájsť problémy, ako sú poranenia mozgu a záchvaty. Hranoly zobrazujú viac podrobností, čo lekárom pomáha plánovať liečbu. Môžu kombinovať rôzne obrázky pre úplné zobrazenie. V endoskopoch umožňujú hranoly lekárom vidieť za rohy a na ťažké miesta. Tieto malé hranoly vedú svetlo, vďaka čomu sú obrázky jasnejšie na úzkych miestach. Zakázkové návrhy hranolov pomáhajú lekárom vidieť viac a rýchlejšie nájsť problémy.

Obranné a priemyselné aplikácie

Optické hranoly sú potrebné v obrane a priemysle. V obrane tieto hranoly pomáhajú cieľovým modulom nájsť a sledovať veci. Špeciálne nátery prepúšťajú svetlo, takže ľudia vidia v hmle alebo v tme. Vysokoenergetické lasery používajú hranoly na zabránenie šírenia svetla, čo ich chráni pred prehriatím alebo rozbitím. V priemysle hranoly pomáhajú strojom vidieť a kontrolovať produkty. Navádzajú lasery pre rezanie, meranie a kontrolu vecí.

Materiály a výroba optických hranolov

Výkon optického hranola kriticky závisí od jeho materiálových vlastností a presnosti výroby. Výrobcovia používajú k výrobe hranolov na zákazku mnoho materiálov. Každý materiál má špeciálne vlastnosti pre určité úlohy. Výber správneho materiálu závisí na konštrukcii a použití hranola. Pre presnú prácu je dobré sklo alebo tavený oxid kremičitý. PMMA je lepší pre ľahké a jednoduché použitie. Nátery a povrchové úpravy pomáhajú hranolom pracovať lepšie a dlhšie vydržať. Optické povlaky pomáhajú prechádzať viac svetla a znižujú oslnenie. Vďaka tomu sú obrázky jasnejšie. Nízkoreflexné vrstvy sú najlepšie pre lekárske nástroje a luxusné fotoaparáty. Poskytujú ostré snímky s menším leskom.

Kľúčové výberové kritériá

Výber vhodného hranola pre konkrétnu aplikáciu zahŕňa systematické zvažovanie viacerých faktorov:

• Rozsah vlnovej dĺžky: Prispôsobte materiál hranola prevádzkovým vlnovým dĺžkam; UV aplikácie vyžadujú tavený oxid kremičitý, zatiaľ čo IR môže vyžadovať špeciálne materiály, ako je selenid zinku.
• Požiadavky na odchýlku lúča: Určite potrebný uhol vychýlenia (45°, 90°, 180°) a či treba zachovať orientáciu obrazu.
• Potreba disperzie: Rozhodnite sa, či je pre aplikáciu požadovaná alebo problematická separácia vlnových dĺžok.
• Obmedzenia veľkosti: Zvážte fyzické obmedzenia priestoru a obmedzenia hmotnosti.
• Manipulácia s výkonom: Aplikácie vysokovýkonných laserov si zvyčajne vyžadujú materiály s vysokými prahmi poškodenia viac ako 10 J/cm² pre tavený oxid kremičitý.

Výrobná presnosť

Výroba vlastných hranolov vyžaduje starostlivé kroky k dosiahnutiu dobrých výsledkov. Výrobcovia musia udržiavať povrchy hladké a tvary tak akurát. Používanie strojov pomáha zastaviť chyby a udržuje vysokú kvalitu. Plochosť povrchu musí byť zvyčajne lepšia ako λ/4 (jedna štvrtina vlnovej dĺžky svetla), čo znamená odchýlky menšie ako 150 nanometrov pre viditeľné svetlo. Požiadavky na presnosť uhla sú rovnako prísne, často špecifikované v rámci oblúkovej sekundy (1/3600 stupňa).
