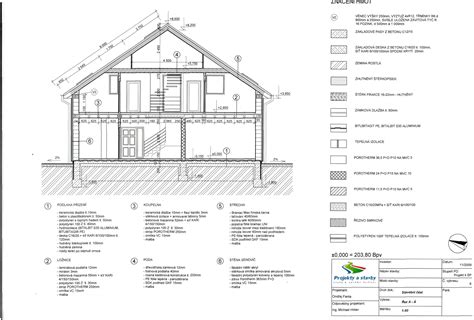

V Archicade je práca s rezmi kľúčová pre vizualizáciu a detailnú úpravu modelu. Rez s automatickým prestavaním modelu je spojený s modelom v pôdoryse a možno ho interaktívne editovať. Zmeny konštrukčných prvkov, ktoré vykonáte v okne rezu, sa automaticky aktualizujú aj v iných oknách na pozadí, vrátane asociatívnych kót. To zabezpečuje konzistenciu a aktuálnosť vášho projektu.
Automatické a manuálne prestavovanie rezu
Ak sa nachádzate v stave automatického prestavania a upravujete prvky v okne rezu, funkcia prestavania je v tomto okne priebežná a okamžitá. Táto funkcia je veľmi užitočná pre menšie projekty alebo lokálne úpravy. V rozsiahlych pôdorysoch však môže priebežné automatické prekresľovanie spôsobiť spomalenie práce s modelom. V takýchto prípadoch môže byť efektívnejšie prepnúť na manuálne prestavovanie.
Ak potrebujete model prestavať ručne, stále máte k dispozícii príkaz Zobrazenie > Obnoviť > Prestavět z modelu. Toto je užitočné, ak chcete mať plnú kontrolu nad tým, kedy sa model rezu aktualizuje. Niektoré komplexné zmeny pôdorysu, ako napríklad modifikácie knižničného prvku, sa v rezoch typu Model neobjavia automaticky a vyžadujú manuálnu aktualizáciu.
Rez v stave Ručne prestavať model sa, ako názov napovedá, neprestavuje automaticky. Akonáhle prebieha proces prestavovania, zobrazí sa odozva so stavom procesu, čo vám dáva prehľad o priebehu aktualizácie.
Aktualizácia rezu typu kresba
- Ak chcete prestavať rez so stavom Kresba, použite príkaz Zobrazenie > Obnoviť > Prestavět.
- Úplnú aktualizáciu rezu so stavom Kresba môžete vykonať pomocou príkazov Zobrazenie > Obnoviť > Prestavět z modelu. Tým obnovíte obsah týchto okien tak, aby odrážali aktuálny stav modelu virtuálnej stavby.
Počas tohto procesu sú všetky 2D prvky pochádzajúce z modelu odstránené a vygeneruje sa aktuálny pohľad. To znamená, že akékoľvek zmeny, ktoré ste vykonali na 2D prvkoch, budú stratené. Preto je dôležité si uvedomiť tento dôsledok pred spustením úplnej aktualizácie rezu typu Kresba.
Definícia rozsahu rezu
Horizontálny a vertikálny rozsah definujú, ktorá časť projektu bude viditeľná v okne rezu. Správne nastavenie týchto parametrov je kľúčové pre prehľadnosť a účelnosť rezu.
Horizontálny rozsah
Horizontálny rozsah definuje pôdorysnú hĺbku rezu, ktorá bude vidieť v okne rezu. Máte na výber z dvoch hlavných možností:
- Omezený: V okne rezu sa zobrazia len prvky medzi čiarou rezu a medznou čiarou (čiarou hĺbky). Táto možnosť je ideálna pre detailné rezy, kde sa zameriavate na konkrétnu oblasť.
- Nulová hĺbka: Budú zobrazené iba prvky modelu, ktoré priamo pretína čiara rezu a iba v mieste rezu. Toto nastavenie je vhodné pre schematické rezy, kde chcete vidieť len prierez samotných konštrukcií.
Vertikálny rozsah
Vertikálny rozsah projektu určuje, ktorá časť bude zobrazená v okne rezu. Opäť máte možnosť ho obmedziť:
- Omezený: Rez je obmedzený na určitý zvislý interval. Môžete nastaviť limity hornej a spodnej úrovne rezu. To vám umožní zamerať sa napríklad len na jedno podlažie alebo na konkrétnu výškovú úroveň projektu.
V okne rezu sa objavia tmavošedé značky, ktoré znázorňujú vodorovné/zvislé obrysy a zalomenia čiary. Ak presuniete kurzor nad značku, zobrazí sa jej označenie a editačný prvok, čo uľahčuje úpravu rozsahu rezu priamo v okne.
