Ako navrhnúť a postaviť reproduktorovú ozvučnicu: Podrobný návod

Reproduktorová ozvučnica je neoddeliteľnou súčasťou každého reproduktorového systému. Jej hlavnou úlohou je zlepšiť akustické vlastnosti reproduktora tým, že minimalizuje nežiaduce rezonancie a optimalizuje smerovanie zvuku. Kvalitne zostavená ozvučnica môže výrazne ovplyvniť celkový zvukový zážitok. Tento článok poskytuje podrobný návod na zostavenie reproduktorovej ozvučnice, pričom zohľadňuje rôzne aspekty od výberu materiálov až po finálnu úpravu. Cieľom je poskytnúť čitateľovi komplexné informácie, ktoré mu umožnia úspešne zostaviť kvalitnú reproduktorovú ozvučnicu.

Bezpečnostné pokyny

Pred začatím akýchkoľvek prác si pozorne prečítajte a majte na pamäti nasledujúce bezpečnostné informácie:

• Ak máte podozrenie na akúkoľvek poruchu zariadenia, vždy vyhľadajte pomoc kvalifikovaného technika.
• Pri práci s elektrickým náradím používajte ochranné okuliare a rukavice.
• Uistite sa, že pracovný priestor je dobre vetraný, aby ste predišli vdychovaniu prachu a výparov z lepidiel a farieb.

Výber materiálov

Na zostavenie reproduktorovej ozvučnice je možné použiť rôzne materiály. Najčastejšie sa používajú drevotrieskové dosky (DTD), MDF dosky (stredne hustá drevovláknitá doska) a preglejka. Každý z týchto materiálov má svoje výhody a nevýhody.

• Drevotrieskové dosky (DTD): Sú lacné a ľahko dostupné, ale majú nižšiu hustotu a horšie akustické vlastnosti.
• MDF dosky (stredne hustá drevovláknitá doska): Sú hustejšie a majú lepšie akustické vlastnosti ako DTD dosky. Sú tiež ľahko opracovateľné a majú hladký povrch, ktorý je vhodný na lakovanie alebo dyhovanie.
• Preglejka: Je pevná a odolná, ale môže byť drahšia ako DTD alebo MDF dosky. Má tiež dobré akustické vlastnosti a je vhodná na konštrukcie, ktoré vyžadujú vysokú pevnosť.

Pri výbere materiálu je dôležité zvážiť akustické vlastnosti, pevnosť, opracovateľnosť a cenu. V praxi sa na niektoré druhy reproduktorov osvedčili MDF dosky.

Návrh a plánovanie

Pred samotnou konštrukciou je potrebné si ozvučnicu navrhnúť a naplánovať. Dôležité je určiť rozmery ozvučnice, typ reproduktora, ktorý bude použitý, a umiestnenie reproduktora v ozvučnici. Rozmery ozvučnice by mali byť navrhnuté tak, aby optimalizovali akustické vlastnosti reproduktora a minimalizovali nežiaduce rezonancie.

Typy reproduktorových ozvučníc

Existujú rôzne typy reproduktorových ozvučníc:

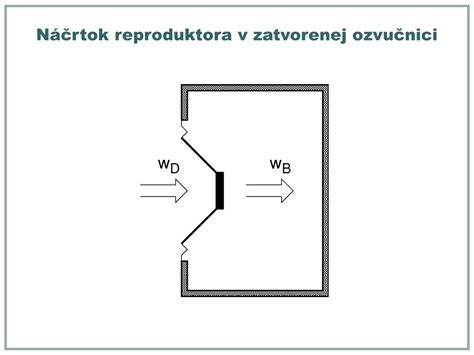

• Uzavretá ozvučnica: Je najjednoduchší typ ozvučnice, ktorý poskytuje presný a kontrolovaný zvuk. Je vhodná pre reproduktory, ktoré vyžadujú pevnú kontrolu membrány. Pri tomto type sa akustická energia stojatého vlnenia pohltí tlmením. Frekvenčná odozva tohto typu ozvučnice tzv. asymptoticky klesá so strmosťou 12 dB / oct.
• Bassreflexová ozvučnica: Má otvor (bassreflex) na prednej alebo zadnej strane, ktorý umožňuje využiť energiu vyžarovanú zo zadnej strany reproduktora na posilnenie basov. Tento typ ozvučnice poskytuje hlbšie a silnejšie basy, ale môže byť náchylnejší na rezonancie. Dôležité je, aby za nátrubkom nebola prekážka, ktorá by bránila voľnému prúdeniu. Použitie bassreflexovej ozvučnice prináša určité riziko mechanického poškodenia reproduktora.
• Pásmová priepustová ozvučnica: Je zložitejší typ ozvučnice, ktorý kombinuje uzavretú a bassreflexovú konštrukciu. Poskytuje veľmi silné a efektívne basy v úzkom frekvenčnom pásme. V porovnaní s bassreflexovou ozvučnicou je tu menšie skreslenie veľkou výchylkou a fázou.

Pri návrhu ozvučnice je dôležité zvážiť typ reproduktora, požadované akustické vlastnosti a priestorové obmedzenia.

Simulácia a výpočty s Hornresp

Program Hornresp je primárne určený na simuláciu ozvučíc typu horn, ale dokáže simulovať uzavrenky, bassreflexy, bandpassy, tapped horny, rear loaded horny atď. Vysvetlenie pojmov nájdete v helpe, ak ale nie je anglický jazyk vašou silnou stránkou, tak aspoň stručne:

• Ang (Angle): priestor, do ktorého má ozvučnica vyžarovať. 0,5pi je umiestnenie v rohu (vyžarovanie do 1/8 priestoru), 1pi je štvrtinový priestor (ozvučnica na zemi pri stene), 2pi je na rovine (polovica priestoru) a 4pi je celý priestor (ozvučnica zavesená voľne v priestore). Pre realistickú simuláciu sa používa 2pi, a teda ozvučnica položená na zemi.
• Eg (Input Voltage): svorkové napätie na reproduktore vo voltoch. Používa sa na overenie zaťažiteľnosti a výchylky.
• Rg (Amplifier Output Impedance): výstupná impedancia zosilňovača, dá sa v podstate simulovať rôzny DF zosilňovača.
• S1-S4 (Segment Areas): vstupná a výstupná plocha toho ktorého segmentu (časti zvukovodu) v štvorcových centimetroch. S1 je vstupná plocha prvého segmentu. S2 je výstupná plocha prvého segmentu a zároveň vstupná plocha druhého segmentu atď.
• L12-L45 (Segment Lengths): dĺžka toho ktorého segmentu v cm. Pri zadávaní treba dvojklikom zmeniť na Con (kónický segment) alebo Exp (exponenciálny segment).

V druhej časti sú parametre simulovaného reproduktora:

• Sd (Surface Area of Diaphragm): plocha membrány.
• Bl (Force Factor): sila magnetického motoru.
• Cms (Mechanical Compliance of Suspension): poddajnosť zavesenia.
• Rms (Mechanical Resistance of Suspension): mechanický odpor zavesenia.
• Mmd (Diaphragm Mass, excluding air load): kmitajúca hmotnosť, bez hmotnosti rozkmitaného vzduchu na rozdiel od Mms.
• Le (Voice Coil Inductance): indukčnosť kmitacej cievky.
• Re (DC Resistance of Voice Coil): jednosmerný odpor kmitacej cievky.

Niektoré z týchto parametrov výrobca v datasheetoch neuvádza, napr. Mmd. Osvedčený postup zadávania je v takomto poradí: Sd, Bl, Cms, Re, Le. Potom dvojklikom na políčko Mmd Hornresp vypočíta tento parameter, treba zadať len Fs (rezonančnú frekvenciu), a nakoniec dvojklikom na Rms dopočítať aj tento parameter (treba zadať Fs a Qms). Mmd by mala byť o niekoľko gramov, prípadne až desať a viac gramov u veľkých reproduktorov menší ako výrobcom udávaná Mms.

Ostalo ešte políčko Nd, ktoré určuje počet a usporiadanie reproduktorov. Po dvojkliku sa nám zobrazí okno s možnosťou výberu počtu reproduktorov zapojených sériovo, a počtu týchto skupín zapojených paralelne. Ak teda chceme iba jeden reproduktor, necháme 1 a 1. Ak chceme dva sériovo, dáme 2 a 1. Ak chceme dva paralelne, dáme 1 a 2. V tomto okne ešte máme možnosť vybrať usporiadania objemov a zvukovodov voči reproduktoru. Ak necháme normal, môžeme simulovať uzavretú ozvučnicu, bassreflexovú ozvučnicu, bandpass alebo rear loaded horn a front loaded horn. Môžeme zvoliť ešte offset horn, tapped horn a compound horn, tým sa teraz vyhneme.

Nakoniec máme poslednú sadu políčok:

• Vrc (Rear Chamber Volume): objem zadnej komory v L.
• Lrc (Rear Chamber Length): dĺžka zadnej komory v cm.
• Ap/Fr (Port Area / Filling Resistance): plocha zvukovodu v prípade bassreflexovej ozvučnice, odpor tlmenia voči prúdeniu vzduchu v prípade uzavretej ozvučnice.
• Lpt/Tal (Port Length / Absorption Thickness): dĺžka zvukovodu v prípade bassreflexovej ozvučnice, hrúbka tlmenia v prípade uzavrenky.
• Vtc (Front Chamber Volume): objem prednej komory, tentokrát v kubických centimetroch.
• Atc (Front Chamber Area): plocha prednej komory, v štvorcových centimetroch.

Zostavenie ozvučnice

Po výbere materiálov a návrhu ozvučnice je možné začať s jej zostavením.

Rezanie a vystuženie

• Rezanie dosiek: Podľa návrhu si narežte dosky na požadované rozmery. Uistite sa, že steny sú pevne spojené a že medzi nimi nie sú žiadne medzery.
• Vystuženie ozvučnice: Na zníženie rezonancií a zvýšenie pevnosti ozvučnice je vhodné pridať vnútorné výstuhy v podobe priečok, vzpier alebo rebier na stenách. Výstuhy môžu byť vyrobené z rovnakého materiálu ako steny ozvučnice a umiestnené v strategických bodoch. Vystužiť je potrebné hlavne veľké a najmä zeslabené plochy, prípadne podobné bočné vzpery.

Montáž reproduktora a tlmenie

• Montáž reproduktora: Vyrežte otvor pre reproduktor na prednej stene ozvučnice. Uistite sa, že otvor je presný a že reproduktor do neho dobre zapadá. Pripevnite reproduktor k prednej stene pomocou skrutiek alebo lepidla. Pri montáži reproduktorov do ozvučníc je dôležité pod ne použiť tesniaci pásik pod označením MDM-5, alebo aspoň tesniacu pásku pod okná, aby sme predišli vzniku pazvukov vplyvom prefukov z ozvučnice.
• Tlmenie ozvučnice: Vnútorný priestor ozvučnice je potrebné tlmiť, aby sa minimalizovali rezonancie a zlepšili akustické vlastnosti. Na tlmenie je možné použiť rôzne materiály, ako napríklad akustickú penu, minerálnu vlnu, polyesterovú vatu, krajčírsky vatelín, ovčiu vlnu, alebo tlmiaci materiál pod označením MDM-3, resp. MDM-2. Rovnaký materiál ponúka v portfóliu aj značka VISATON ako „Dampfungs material“. Tlmenie vložíme dovnútra ozvučnice jemne nariasené tak, aby vyplnilo vnútorný priestor a utlmilo „stojaté“ vlnenia, tj. odrazy zvukových vĺn od zadnej steny a miesta ich stretu uprostred ozvučníc.

Zapojenie výhybky a terminálu

Reproduktory pripájame k výhybkam pomocou dostatočne prierezovo dimenzovaných vodičov. Tieto vodiče je potrebné kvôli polarite farebne rozlíšiť. Najlepšie kladný pól červeným vodičom a záporný pól čiernym vodičom. Vodiče kvôli rozptylovému magnetickému poľu stočíme do špirály po celej dĺžke.

• Montáž terminálu: Na zadnú stenu ozvučnice namontujte terminál pre pripojenie reproduktorových káblov. Uistite sa, že terminál je dobre izolovaný a že kontakty sú pevné.
• Utesnenie ozvučnice: Na zabezpečenie tesnosti ozvučnice je potrebné utesniť všetky spoje a otvory. Na utesnenie je možné použiť silikónový tmel alebo tesniacu pásku.

Príklad konštrukcie dvojpásmovej reprosústavy

Pre cenovo prijateľnú, ale kvalitnú konštrukciu, môžete vytvoriť dvojpásmovú reprosústavu s reproduktormi SPM-205 a DTM-104. Na zostavu SPM-205 + DTM-104 postačí uzatvorená ozvučnica o vnútornom objeme 20 až 30 litrov bez bassreflexu. Na oddelenie pásiem použijeme výhybku so strmosťou 12dB/oktávu s deliacou frekvenciou 2500Hz, ktorá rovnako dobre vyhovuje hlbokotónovému reproduktoru, aj vysokotónovému.

Pre hlbokotónový reproduktor o impedancii 8 Ohm použijeme v sérii tlmivku s indukčnosťou 1mH a kondenzátor s kapacitou 3,9uF. Takýto filter, avšak v opačnom zapojení použijeme pre vysokotónový reproduktor. V sérii kondenzátor 3,9uF a paralelne tlmivku 1mH. Keďže však citlivosť vysokotónového reproduktora DTm-104 je až 92dB a citlivosť basákov iba 87-88dB, musíme citlivosť reproduktora znížiť predradenou odporovou deličkou. Preto pri impedancii 8Ohmov zapojíme do série s výškovým reproduktorom rezistor 2,9 Ohmu/5W a paralelne k vysokotónovému reproduktoru rezistor vyskladaný na hodnotu 13,7 Ohmov taktiež minimálne z 5W odporov. Dosiahneme zníženie citlivosti o -4dB. Inak povedané, výškač nebude „vrieskať“ a bude hrať približne v rovnakej hladine hlasitosti ako basák.

Ďalšou vecou je kompenzácia nelineárnej impedancie hlbokotónového reproduktora. Keďže impedancia reproduktora je frekvenčne závislý parameter, u hlbokotónového reproduktora je najvyššia práve v oblasti najnižších frekvencií, túto nelinearitu nám pomôže vykompenzovať paralelný RC člen pripojený k hlbokotónovému reproduktoru. Napríklad u konkrétneho kusu SPM-205/8 sme namerali hodnotu Re 0,52mH. Pre impedanciu 8 Ohm a Le 0,52mH dosahuje hodnota odporu 8 Ohm a hodnota kapacity 8,2uF. Tieto dve súčiastky zapojené v sérii a pripojené paralelne k svorkám hlbokotónového reproduktoru nám kompenzujú indukčnosť a reproduktor by sa mal správať v ozvučnici neutrálnejšie, t.j. bez zvýrazňovania stredov.

Povrchová úprava

Po zostavení ozvučnice je potrebné ju povrchovo upraviť. Na povrchovú úpravu je možné použiť lak, farbu, dyhu alebo inú povrchovú úpravu podľa vlastného výberu. Povrchová úprava reproduktorovej ozvučnice je dôležitá nielen z estetického hľadiska, ale aj z hľadiska ochrany materiálu.

• Lakovanie: Poskytuje hladký a lesklý povrch, ktorý je odolný voči poškriabaniu a vlhkosti.
• Farbenie: Umožňuje zmeniť farbu dreva a prispôsobiť ho interiéru.
• Dyhovanie: Je proces nanášania tenkej vrstvy dreva na povrch ozvučnice. Dyhovanie poskytuje prirodzený vzhľad dreva a môže byť použité na dosiahnutie rôznych dizajnových efektov.

Pri výbere povrchovej úpravy je dôležité zvážiť estetické preferencie, odolnosť a jednoduchosť aplikácie. Hotovú reprosústavu vybavte gumovými nožkami, aby sa znížil prenos rezonancií do podlahy.

Testovanie a ladenie

Po zostavení a povrchovej úprave je potrebné ozvučnicu otestovať a doladiť. Testovanie sa vykonáva pripojením reproduktora k zosilňovaču a prehrávaním rôznych hudobných žánrov. Počas testovania je potrebné sledovať zvukové vlastnosti reproduktora a identifikovať prípadné problémy.

• Rezonancie: Ak ozvučnica rezonuje, je potrebné pridať ďalšie tlmenie alebo výstuhy.
• Frekvenčná odozva: Ak frekvenčná odozva nie je vyrovnaná, je možné ju korigovať pomocou ekvalizéra alebo zmenou tlmenia.
• Stereo obraz: Pri stereo reprodukcii je dôležité, aby bol stereo obraz presný a vyvážený. Ak stereo obraz nie je správny, je potrebné upraviť umiestnenie reproduktorov alebo zmeniť nastavenia zosilňovača.

Ladenie reproduktorovej ozvučnice je proces, ktorý si vyžaduje trpezlivosť a skúsenosti. Samotné hlbokotónové reproduktory sa však dokážu rozohrať až po niekoľkých desiatkach, či stovkách hodín. Ak vám zvuk ani po rozohratí nebude celkom vyhovovať, môžete ďalej pokračovať v experimentovaní s deliacimi frekvenciami, tlmením a ladením.

Umiestnenie reproduktorov a akustika miestnosti

Pre dosiahnutie čo najlepšieho posluchu je potrebné splniť dôležitú požiadavku. Reproduktory treba umiestniť precíznym spôsobom tak, aby nedošlo k nepresnému šíreniu zvuku. Jednoduchou zmenou umiestnenia reproduktoru môžete radikálne zlepšiť akustickú kvalitu celej miestnosti.

• Umiestnenie na krátkej stene: Štúdiové monitory by mali byť rozmiestnené na „krátkej“ stene v miestnosti. Toto nastavenie zaručí podmanivejšiu basovú odozvu a umožní maximalizáciu vzdialenosti medzi zadnou stenou a vašou „riadiacou vežou“.
• Pravidlo 38%: Vypočítajte si 38% z dĺžky miestnosti. Za každých okolností by ste sa mali vyhnúť sedeniu rovno chrbtom ku stene. Ak to inak nejde, na zadnú stenu je v tomto prípade nutné nainštalovať absorpčné akustické panely. Taktiež budete potrebovať dostatok miesta medzi zadnou stenou a pracovnou stanicou a to z dôvodu zabezpečenia rozptylu zvukových vĺn. Pravidlo 38% by v ideálnom svete malo poskytnúť nízku frekvenčnú odozvu.
• Symetria umiestnenia: V obdĺžnikových miestnostiach je problémom nájsť centrálny bod miestnosti, čo má za následok výrazný úpadok v basovej odozve. Podľa možností neumiestnite vašu riadiacu „vežu“ v strede dlhšej steny, ale naopak, v strede medzi kratšími stenami. Táto symetria je dôležitá pre uľahčenie lokalizácie zvukového zdroja.
• Rovnostranný trojuholník: Poslucháč a reproduktory by mali byť umiestnené v rovnostrannom trojuholníku. Jeden z bodov, nazvime ho referenčným bodom trojuholníka, by mal byť umiestnený priamo za hlavou poslucháča, takže reproduktory by mali smerovať práve do tohto bodu. Výškový a stredobasový reproduktor tak budú ideálne nasmerované do vašich uší a to aj v prípade, ak sa mierne vychýlite zo svojho miesta.
• Uhol umiestnenia: Predstavte si dve línie, ktoré smerujú v 30° uhle z vášho zorného pola doľava aj doprava. Reproduktory je vhodné umiestniť práve na tieto línie. Správne umiestnenie reproduktorov môžete na záver skontrolovať aj voľným okom.
• Výška reproduktorov: Štúdiové reproduktory by mali byť umiestnené minimálne 120 cm od zeme. Dôležité je, aby výškový reproduktor nebol vertikálne umiestnený presne v strede miestnosti (a to aj za cenu, že nebude nasmerovaný priamo na uši poslucháča). Ak sú vaše repráky umiestnené na pracovnom stole, budete potrebovať izolačnú podložku alebo stojan, ktorý ich izoluje od stola.

Príklady konštrukcie reproduktorových sústav Tesla

Pre lepšiu ilustráciu konštrukcie reproduktorových ozvučníc je vhodné uviesť príklady reproduktorových sústav Tesla, ktoré sa vyrábali v Českej republike.

Tesla ARS 9104

ARS 9104 je kompaktná dvojpásmová reproduktorová sústava triedy Hi-Fi, vhodná na kvalitnú reprodukciu hudby a reči v interiéri. Bočné steny, zadná, spodná a vrchná stena ozvučnice sú zhotovené z drevotrieskových dosiek s hrúbkou 12 - 13 mm, predná stena má hrúbku 18 mm. Do nej sa pomocou štyroch plastových západiek uchytáva odnímateľný ochranný rám s čiernou priezvučnou syntetickou tkaninou. Reproduktorová sústava ARS 9104 sa vyrábala nastriekaná buď čiernou alebo sivou (striebornou) farbou. Okrem toho existujú dve verzie uchytenia prednej steny - väčšinou je predná stena vsadená do drážky medzi spodnú, vrchnú a bočné steny, ktorých hrany ju presahujú. Táto verzia je lepšia. Najnovšie série totiž majú prednú stenu k ostatným stenám iba spredu priloženú na pokos. Reproduktory sú k prednej stene pripevnené zvonku, styčné plochy sú utesnené prúžkami molitanového tesnenia. Hlbokotónový reproduktor je do prednej steny zapustený. Vysokotónový reproduktor je do prednej steny zapustený tiež, ale je namontovaný v špeciálnom plastovom dielci, pretože bez neho je tento spôsob montáže nerealizovateľný (priemer feritového magnetu je väčší, než šírka koša). Vnútro ozvučnice je vyplnené tlmiacim rúnom. Frekvenčná výhybka 12 / 12 dB / oct je zvnútra pripevnená k zadnej stene.

Tesla ARS 710

Tesla ARS 710 je malá, kompaktná dvojpásmová reproduktorová sústava, vhodná na kvalitnú reprodukciu hudby a reči v bytových podmienkach. Je tvorená miniatúrnym nízkorezonančným hlbokotónovým reproduktorom ARZ 369 (Ø 100 mm), určeným na prenos nízkych a stredných kmitočtov, oválnym vysokotónovým reproduktorom ARV 081 (75 × 50 mm), určeným na prenos vysokých kmitočtov a uzavretou, čiastočne rozoberateľnou drevenou ozvučnicou. Jej predná stena je odnímateľná spolu s reproduktormi, ktoré sú k nej pripevnené zvnútra a styčné plochy utesňujú svojou konštrukciou. Všetky steny ozvučnice sú zhotovené z preglejky s hrúbkou 10 mm. Celé vnútro ozvučnice je vyplnené tlmiacim rúnom. Frekvenčnú výhybku vysokotónového reproduktora tvorí kondenzátor s kapacitou 4 μF, reproduktory sú navzájom prepólované. Polarita zapojenia reproduktorovej zásuvky na zadnej stene sa môže v jednotlivých výrobných sériách líšiť. Pre stereofónnu reprodukciu je však nevyhnutná zhodná polarita oboch reproduktorových sústav. Pre zjednodušenie tejto opravy kvôli lepšej dostupnosti stačí prepájkovať - otočiť (prepólovať) prívodný kábel na svorkách hĺbkového reproduktora.

Loadbox a jeho význam pre elektrónkové zosilňovače

Pri práci s elektrónkovým zosilňovačom je dôležité používať loadbox, ktorý zabezpečuje správne zaťaženie zosilňovača.

Čo je to loadbox?

Pri bežnom používaní elektrónkového zosilňovača sa dôrazne odporúča, aby ste pred zapnutím vždy pripojili jeho napájací výstup k reproduktorovej skrini. Reprobox (4, 8 alebo 16 ohmov) musí byť vždy pripojený k príslušnému reproduktorovému výstupu vášho zosilňovača. Ak tak neurobíte, môže dôjsť k čiastočnému alebo úplnému zničeniu koncového stupňa elektrónkového zosilňovača. Elektronický výraz, ktorý popisuje skrinku reproduktorov vzhľadom na zosilňovač, je „záťaž“: hovoríme, že skrinka „načíta“ zosilňovač. Termín „loadbox“ sa používa na opis akéhokoľvek produktu, ktorý poskytuje záťaž zosilňovaču. Hlavným parametrom loadboxu je jeho impedancia, vyjadrená v Ohmoch. 8-ohmový loadbox musí byť zapojený do 8-ohmového reproduktorového výstupu zosilňovača. Energia odoslaná do záťaže sa premení na teplo, preto dodržujte odporúčanie chladenia uvedené v príručke - inak môže prehriatie spôsobiť poškodenie skrinky záťaže aj zosilňovača. Väčšina výrobcov elektrónkových zosilňovačov chráni svoje produkty poistkami alebo inými ochrannými systémami, avšak niektoré zosilňovače sú stále nedostatočne chránené. Nie je možné predpovedať správanie všetkých zosilňovačov na trhu v prípade použitia bez záťaže (reprobox alebo loadbox).

Torpedo Live - Digitálny nákladný box

Torpedo Live je digitálny nákladný box, čo znamená, že je to záťaž, ktorá môže elektricky nahradiť skriňu reproduktorov, pričom rozptýli (premení sa na teplo) výkon vychádzajúci zo zosilňovača. V rámci Torpedo Live je reaktívna záťaž, ktorá simuluje komplexnú impedanciu skutočného reproduktora. Vždy pripojte reproduktor z vášho elektrónkového zosilňovača do vhodnej záťaže (reprobox alebo záťažový box). Po zapnutí Torpedo Live je taká záťaž. Torpedo Live by ste mali vždy zapnúť pred zosilňovačom. Maximálny povolený výkon Torpedo Live je 100 W RMS, váš zosilňovač by nemal byť nastavený tak, aby hral pri vyššej hodnote výstupného výkonu.

Tiché nahrávanie s loadboxom

Zvyčajne hovoríme o „tichom nahrávaní“, keď je zapojený loadbox. Ak porovnáme riešenie záťažového boxu s tradičným riešením skriňového mikrofónu, je samozrejme OVEĽA tichšie. Hluky, ktoré ste možno predtým nepočuli kvôli hlasitosti reproduktorovej skrine, budú teraz zreteľnejšie. Tu sú niektoré zvuky, ktoré možno budete musieť vziať do úvahy:

• Vaše struny na gitare alebo basgitare sú počuť.
• Pri hraní môžete z Torpedo Live počuť nejaký hluk, ako keby bol v krabici malý reproduktor. Je to úplne normálne a nie je dôvod na obavy. Zvuk je produkovaný, keď prúd prechádza cievkou reaktívnej záťaže vloženej do Torpedo Live. Vibrácie súvisia s tým, aký výkon vychádza zo zosilňovača pripojeného k Torpedo Live a s frekvenčným obsahom signálu (počujete prehraté noty).
• Podobný šum môže produkovať aj váš zosilňovač, konkrétne výstupný transformátor vášho zosilňovača.
• Torpedo Live má zabudovaný ventilátor, pretože vo vnútri boxu sa rozptýli pomerne veľa energie. Vybrali sme takzvaný „tichý ventilátor“, ale keďže beží rýchlo, nikdy nie je úplne tichý.
