Učebná pomôcka pre mechatronika: Komplexný sprievodca

Mechatronika je relatívne mladý odbor, ktorý vznikol implementáciou stále dokonalejších prvkov výpočtovej techniky do pôvodných elektromechanických strojov. Týmto spôsobom stroje získavajú novú kvalitu. Vlastnosti a metodika konštrukcie týchto strojov sú predmetom záujmu mechatroniky, ktorá sa rýchlo presadzuje vo vzdelávacej sústave. Cieľom tohto článku je poskytnúť komplexný prehľad o mechatronike, jej základných princípoch a aplikáciách, s dôrazom na učebné materiály a zdroje, ktoré sú k dispozícii.

Úvod do Mechatroniky

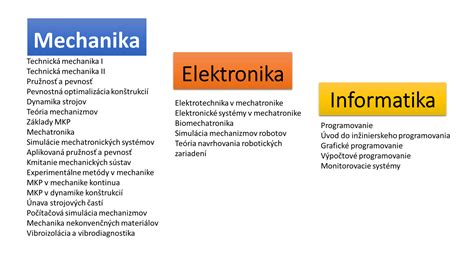

Mechatronika je interdisciplinárny odbor, ktorý spája mechaniku, elektroniku, informatiku a riadiacu techniku. Jej cieľom je vytvárať inteligentné systémy a produkty, ktoré sú efektívne, spoľahlivé a prispôsobivé. Mechatronické systémy sa využívajú v rôznych odvetviach, od automobilového priemyslu a robotiky až po medicínske prístroje a spotrebnú elektroniku.

Mechanika a Termomechanika v Mechatronike

V kontexte mechatroniky je mechanika zameraná na statiku, pružnosť a pevnosť. Získané vedomosti z týchto oblastí umožňujú konštruktérom a projektantom navrhovať mechanické časti a systémy silnoprúdových a elektroenergetických zariadení s ohľadom na bezpečnú a spoľahlivú prevádzku. Dôležitým aspektom je rozvíjanie logického myslenia a schopnosti riešiť technické problémy efektívne a dôsledne.

Význam Mechaniky pre Elektroenergetiku

Absolventi odboru Elektroenergetické a silnoprúdové inžinierstvo by mali mať základné znalosti o fyzikálnej podstate procesov prebiehajúcich v energetických systémoch a zariadeniach. Táto internetová učebnica mechaniky a termomechaniky má byť primeraným základom pre komunikáciu o problémoch so špecializovanými pracovníkmi a pre prijímanie rozhodnutí, ktoré neohrozia bezpečnú a spoľahlivú prevádzku energetických zariadení.

Obsah Učebnice Mechaniky

Učebnica Mechanika, vytvorená autorským kolektívom pod vedením Prof. Ing. Justína Murín, DrSc., Doc. Ing. Milana Kalouska, PhD., Prof. Ing. Vladimíra Kutiša, PhD. a Ing., poskytuje komplexný prehľad o kľúčových témach mechaniky. Prehľad Kapitol zahŕňa:

• Základné pojmy statiky: Definícia dokonalého tuhého telesa, sily a silovej sústavy.
• Statika hmotného bodu a telesa: Určenie polohy hmotného bodu a telesa, stupne voľnosti pohybu, vonkajšie väzby a väzbové reakcie, špeciálne prípady statickej rovnováhy.
• Statika sústavy hmotných bodov - Prútové sústavy: Rovnováha sústavy hmotných bodov, prútovka ako sústava hmotných bodov, rozdelenie prútových sústav, statická určitosť prútoviek a metódy statickej analýzy.
• Základné pojmy pružnosti a pevnosti: Obsah a postavenie predmetu pružnosť a pevnosť, poddajné kontinuum, rozdelenie síl, metóda mysleného rezu, normálové a tangenciálne napätie, základné prípady namáhania, pomerné predĺženie a skosenie, pracovný diagram trhacej skúšky, Hookov zákon, priečne zúženie, energia napätosti, Castiglianova veta, miera bezpečnosti a dovolené namáhanie.
• Úlohy prostého ťahu a tlaku: Namáhanie osovou silou F, namáhanie osovou silou F pri spolupôsobení vlastnej tiaže tyče, dimenzovanie prútových sústav, tiažové reťazovky a príklady riešenia úloh čistého ťahu - tlaku.
• Napätosť v bode telesa: Pojem napätosti, priamková jednoosová napätosť, Mohrova kružnica jednoosovej napätosti, rovinná (dvojosová) napätosť a priestorová napätosť.
• Zovšeobecnený Hookov zákon: Hookov zákon pri jednoosovej, rovinnej a priestorovej napätosti, pomerná zmena objemu, energia napätosti pri priestorovej napätosti a vzájomná závislosť medzi E, G a m.
• Hypotézy porušenia materiálu: Hypotéza najväčšieho normálového napätia, najväčšieho pomerného predĺženia, najväčšieho šmykového napätia, celkovej energie napätosti a energie napätosti pre zmenu tvaru.

Kľúčové Slová pre túto oblasť sú: Sila, silové sústavy, statika bodu a telesa, pružnosť a pevnosť materiálu, základné a kombinované prípady namáhania, dimenzovanie, pevnostná a deformačná analýza, numerické metódy mechaniky.

Senzory a Akčné Členy v Mechatronike

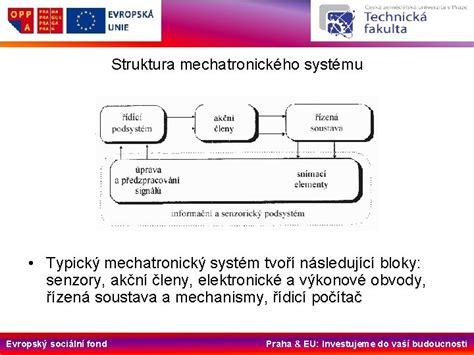

Kľúčové súčiastky mechatronickej sústavy sú senzory a akčné členy. Senzory snímajú fyzikálne veličiny a prevádzajú ich na elektrické signály, ktoré sú spracované riadiacou jednotkou. Akčné členy naopak prevádzajú riadiace signály na mechanický pohyb alebo inú akciu.

Riadenie a Návrh Mechatronických Sústav

Riadenie Mechatronických Sústav

Riadenie mechatronických sústav je komplexná úloha, ktorá vyžaduje znalosti z oblasti riadiacej techniky, automatizácie a informatiky. V moderných riadiacich systémoch sa často využíva fuzzy logika, ktorá umožňuje efektívne riadenie aj v neistých a nepresných podmienkach.

Návrh Mechatronických Sústav

Moderný spôsob navrhovania mechatronických sústav zahŕňa využitie simulačných nástrojov a optimalizačných metód. Cieľom je vytvoriť systém, ktorý spĺňa všetky požiadavky na výkon, spoľahlivosť a bezpečnosť.

Ďalšie Učebné Materiály a Zdroje

Okrem spomínanej učebnice Mechaniky existuje množstvo ďalších učebných materiálov a zdrojov, ktoré môžu pomôcť pri štúdiu mechatroniky.

• Učebnice a skriptá: Mnohé technické univerzity a vysoké školy ponúkajú učebnice a skriptá zamerané na mechatroniku a príbuzné odbory, napr. "Mechatronika" (J. Homišin, P. Bisták) a "Automatizácia a riadenie" (M. Kelemen, P. Frankovský).
• Odborné články a publikácie: Vedecké časopisy a konferenčné zborníky obsahujú množstvo odborných článkov o najnovších trendoch a výskumoch v oblasti mechatroniky.
• Online kurzy a tutoriály: Existuje mnoho online kurzov a tutoriálov, ktoré pokrývajú rôzne aspekty mechatroniky, od základných princípov až po pokročilé aplikácie.
• Softvér a simulačné nástroje: Na návrh a simuláciu mechatronických systémov sa používajú rôzne softvérové nástroje, ako napríklad MATLAB, Simulink, ANSYS a ďalšie.

Kombinovaná Stavebnica pre Mechatroniku

Kombinovaná stavebnica obsahuje produkty z viacerých radov, ktoré umožňujú štúdium mechatroniky. Balíček obsahuje širokú škálu zdrojov vhodných na štúdium mechatroniky pomocou troch typov riadiacich systémov: mikrokontrolér PIC, PLC Siemens a PC. Študenti sa môžu naučiť základy riadenia pomocou vývojových diagramov (s Flowcode) predtým, ako sa budú učiť o iných programovacích jazykoch, konkrétne pre PLC využívajúce rebríkovú logiku. V balíkoch je zahrnutá široká škála učebných osnov, ktoré zahŕhajú programovanie vývojových diagramov mikrokontrolérov, priemyselné snímanie a riadenie s programovaním PLC a návrh pneumatických riadiacich systémov, aj pomocou PLC Siemens. Kľúčové témy učebných osnov zahŕňajú:

• Programovanie PIC a regulátorov pomocou vývojových diagramov
• Možnosti programovania: Embedded C, Assembly, C++ alebo LabView
• Matematické modely snímačov
• Senzory
• Akčné členy: relé, krokové motory, jednosmerné motory so spätnou väzbou, servomotory

Dôležitosť Mechatroniky vo Vzdelávacej Sústave

Vzhľadom na rastúci význam mechatroniky v priemysle a výskume je dôležité, aby sa tento odbor dostal do popredia aj vo vzdelávacej sústave. Sebekvalitnější stroje a technologické linky nemohou být úspěšné, pokud nebudou automatizovány, nebudou vybaveny kvalitním řízením a inteligencí. Je tíživý nedostatek lidí, kteří ovládají automatizační techniku a dovedou ji efektivně nasazovat.

Laboratóriá a Praktické Uplatnenie

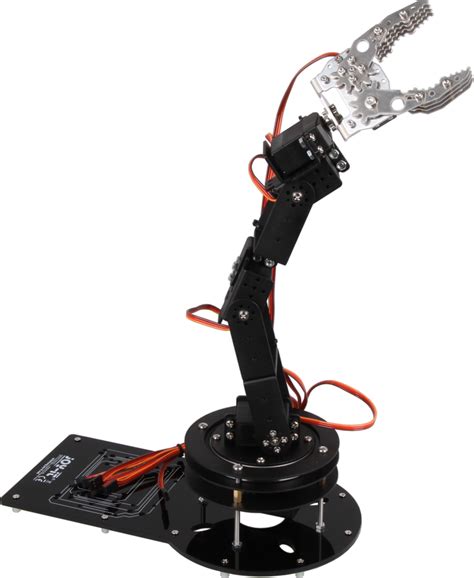

Laboratóriá sú určené na edukáciu a výskum v oblasti servisnej robotiky. Umožňujú zvládnutie základných rutín pri návrhu a konštrukcii mobilných robotických štruktúr, ako aj problémov pri riešení projektov spojených s ich nasadzovaním. Laboratórium je zamerané predovšetkým na riadenie a programovanie robotov, koncových efektorov robotov a periférnych zariadení robotizovaných pracovísk. Študenti si môžu prehĺbiť a overiť teoretické znalosti z oblasti priemyselnej robotiky. Semináre a cvičenia pre študentov prebiehajú v rámci predmetov Riadenie a programovanie robotov I. a II. a Programovanie robotov. Laboratórium je využívané aj na školenia pracovníkov z firiem, ktoré využívajú priemyselné a kolaboratívne roboty na svojich prevádzkach. Priestory laboratória slúžia aj pre študentov podieľajúcich sa na vývoji a výrobe pneumobilu pre medzinárodnú súťaž.

Príklady učebných pomôcok a vybavenia pre mechatronika

Pre praktickú výučbu mechatroniky je k dispozícii široká škála nástrojov, stavebníc a zariadení. Nižšie sú uvedené niektoré príklady, ktoré pomáhajú rozvíjať technické zručnosti a pochopenie mechatronických princípov:

Nástroje pre mechanické spracovanie:

• Pílka lupienková (len rám): rám kovový, držadlo plastové, v tvare písmena U, dĺžka 120mm, výška 300mm.
• Sada (10ks) listov do lupienkovej pílky, dĺžka 125 mm.
• Pílka na kov 300mm; zosilnený rám.
• Pilník trojhranný.
• Nožnice na plech: pravé a ľavé.
• Stolové pákové nožnice: dĺžka noža 150mm, dĺžka páky 860 mm, plochý profil max. 4 mm, plech hrúbka max.4 mm, guľatý profil max. 10 mm, štvorcový profil max.
• Mikrometer vybavený tvrdými hrotmi pre zvýšenie odolnosti voči opotrebeniu, samozrejmosťou je aretácia posuvného hrotu.

Elektrické a elektronické nástroje:

• Teplovzdušná pištoľ určená na nahrievanie povrchov za účelom odstránenia náterov.
• Tavná lepiaca pištoľ, balenie obsahuje aj 2 ks lepiacich tyčiniek pr.11 mm. Lepí: drevo, keramiku, sklo, plast, porcelán, kovy.
• Ručný multimeter, display: digitálny, technické parametre: min. meraná hodnota V/DC:0,1 mV; max. meraná hodnota V/DC: 600V; min. meraná hodnota V/AC: 0,1V.
• Spájkovacia analógová stanica s jednoduchou obsluhou, ktorá sa dá nastaviť od 150 do 450 °C. 48 W spájkovačka sa vďaka kvalitným nástavcom postará o výborný prenos tepla z vyhrievacieho telesa na hrot. Taktiež je možná výmena hrotu. Ideálna na opravu elektro zariadení, platinové letovanie, pocínovanie, mechanické spracovanie kovov.
• Spájkovací cín bez olova, zo zliatiny medi a cínu v praktickom ceruzkovom obale.

Stroje a obrábacie zariadenia:

• Vŕtačka príklepová 230V, 1 050W, pravý/ľavý chod, voľnobežné otáčky: 0-1100min. 0-2800min., počet úderov: 0-11000min.
• Sústruh na drevo: výška lôžka: 127 mm; vzdialenosť medzi hrotmi: 450 mm; upnutie vretena: M33 x 3,5; otáčky: 680-2800ot/min; počet rýchlostných stupňov: 5.
• CNC frézka: Set precíznej stolnej modelárskej trojosovej CNC frézky v portálovom usporiadaní s minimálnymi nárokmi na obsluhu a údržbu. Frézka je vhodná najmä pre gravírovanie štítkov, výrobu prístrojových panelov, plošných spojov, frézovanie otvorov do krabičiek, frézovanie skeletov modelov lodí atď. Tento stroj je vhodný na obrábanie dielov z hliníka, plastov, dreva a podobných materiálov. Ovládací box vedľa stroja je vybavený centrálnym stop tlačidlom. Pohodlné ovládanie pomocou SW na PC. Osi Y a Z sú uložené na masívnom predopnutom lineárnom vedení s guličkovými vozíky, os X je uložená na klznom bezúdržbovom vedení. Prenos pohybu z pohonov na osi stroja je pomocou trapézových skrutiek s bezvôľovým maticami. V základnom vybavení set obsahuje sadu úpiniek pre upínanie obrobkov.
• Sada min. 5ks frézovacích a vrtacích nástrojov. Materiál: wolfrámová vanádiová oceľ. Používa sa na tvrdé a mäkké drevo, neželezné a drahé kovy, ako aj na plasty a sadru. hriadele Ø 2,35 alebo 3,0 mm.

Modulárne stavebnice a edukačné súpravy:

• Univerzálna obrábacia stavebnica: Umožňuje poskladať min. 8 variantov zariadení na obrábanie dreva, plastu a mäkkých materiálov: pílku, sústruh, obrusovačku, ručnú pílku a ručnú obrusovačku, prítlakovú vŕtačku, horizontálne a vertikálne frézovanie. Obsahuje robustné a kovové časti vyrobené za účelom trvácnosti, stability a presnosti. Poskytuje kompatibilitu s krokovými motormi, čo zaručuje jednoduché prestavanie na CNC stroj.
• Stavebnica na získanie vedomostí v oblasti elektroniky, ktorá musí umožňovať zostavenie min. 50 rôznych obvodov.
• Stavebnica na získanie vedomostí v oblasti elektroniky a digitálnej techniky, ktorá musí umožňovať zostavenie min. 51 rôznych digitálnych systémov.
• Robotická stavebnica s podvozkom: Stavebnica musí obsahovať plošinu štvorkolesového podvozku, na ktorú je možné osadiť: elektronické súčiastky, senzory, mechanické prvky. Stavebnica musí umožňovať rozšírenie o nadstavbu ako: regálový zakladač, robotická ruka, radar.
• Programovateľné pásové vozidlo: Stavebnica musí umožniť zostavenie programovateľného pásového vozidla. Robot musí byť naprogramovaný na základnú funkciu - jazdu pomocou vysielačky, pohyb tvorený tromi servomotormi, model musí byť vybaviteľný snímačmi, snímače musia byť zapojiteľné na riadiacu dosku, musí umožňovať naprogramovanie funkcií snímačov.
• Stavebnica na demonštráciu mechanického prehodenia smeru otáčok prevodu na smer opačný pri zachovaní smeru otáčania motora na smer otáčania prevodu využiť páku, páka musí byť umiestnená v pravej časti modelu.
• Stavebnica s 940 dielov: Stavebnica pozostáva z najmenej 940 dielov, obsahuje najmenej 100 druhov súčiastok vrátane traktorových kolies, ozubených a prevodových kolies, dlhých uholníkov, pásky. Zo stavebnice sa musia dať zostaviť modely: traktor, veľký žeriav, kolesové rýpadlo, nákladný automobil.
• Stavebnica na demonštráciu základov magnetizmu a vzniku elektrického prúdu: zo stavebnice sa musí dať podľa návodu zostaviť najmenej 88 rôznych pokusov z elektrostatiky, elektriny, magnetizmu, elektromagnetizmu a elektrochémie. Stavebnica musí obsahovať aj podrobnú návodovú knižku.
